| Brand Name: | HangTuo |
| Model Number: | SDE7 " |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

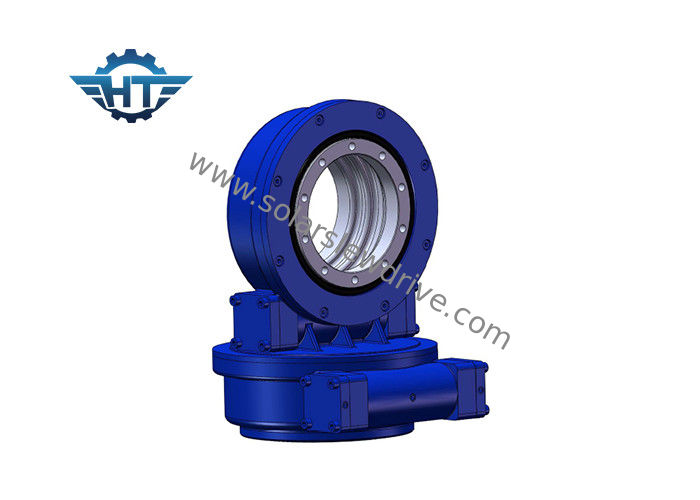

थर्मल पावर प्लांट और पीवी ट्रैकिंग सिस्टम के लिए आउटडोर उपयोग IP66 दोहरी अक्ष स्लीव ड्राइव
विवरण
स्लीविंग ड्राइव एक गियरबॉक्स है जो रेडियल और अक्षीय भार को सुरक्षित रूप से पकड़ सकता है, साथ ही घूर्णन के लिए एक टोक़ भी संचारित कर सकता है।रोटेशन एक अक्ष में, या कई अक्षों में एक साथ हो सकता है। गियरिंग, बियरिंग्स, सील, आवास, मोटर और अन्य सहायक घटकों के विनिर्माण द्वारा उन्हें ड्राइव किया जाता है और उन्हें एक ednished गियरबॉक्स में इकट्ठा किया जाता है।
स्लीविंग ड्राइव व्यापक रूप से मॉड्यूलर ट्रेलरों, क्रेन, लकड़ी हड़पने वाले उपकरण, एरियल वर्किंग प्लेटफॉर्म, सोलरट्रैकिंग सिस्टम विंड पावर सिस्टम, आदि में लगाया जाता है।
स्लीविंग ड्राइव उच्च-अक्षांश क्षेत्रों के लिए उपयुक्त है और बिजली उत्पादन की दक्षता 35% से अधिक हो जाएगी, जो कि सौर ऊर्जा उत्पादन प्रणाली की पवित्रता में उल्लेखनीय सुधार लाती है।
क्षैतिज एकल-अक्ष सौर ट्रैकिंग प्रणाली के लिए, सौर पैनल का मुख्य शाफ्ट, कोण को ठीक से घोषित करने के कोण को समायोजित करेगा।इस तरह की स्लीविंग ड्राइव केवल कम अक्षांश क्षेत्र के लिए लागू की जाती है।
स्लीविंग बियरिंग को इसके मुख्य घटक के रूप में अपनाने से, स्लीविंग ड्राइव अक्षीय बल, रेडियल बल और झुकाव क्षण को सहन कर सकता है।स्लीविंग ड्राइव सौर ट्रैकिंग प्रणालियों में व्यापक रूप से लागू होता है।
सौर ट्रैकिंग प्रणाली क्षैतिज एकल-अक्ष सौर ट्रैकिंग प्रणाली में विभाजित है, झुका हुआ एकल-अक्ष ट्रैकर और दोहरी अक्ष सौर ट्रैकिंग प्रणाली।
स्लीव ड्राइव जो सौर ट्रैकिंग सिस्टम में उपयोग किए जाते हैं वे मुख्य रूप से एकल अक्ष (एसई श्रृंखला), दोहरी अक्ष (एसडीई श्रृंखला) और ऊर्ध्वाधर प्रकार (वीई श्रृंखला) हैं।और सबसे आम उपयोग किए जाने वाले मॉडल SE3, SE5, SE7, SE9 हैं;SDE3, SDE7, VE7, VE9।
विशेष विवरण
हमारे बेस मॉडल का आकार 1,500 एनएम से लेकर 11,200 एनएम के टॉर्क, 100Nm से 20,000 Nm का आउटपुट टॉर्क, 5000 Nm से 89,000 Nm का टिल्टिंग टॉर्क, और गियरबॉक्स का रिडक्शन अनुपात 30: 1 से 150: 1 तक है।एक ग्रहों के गियरबॉक्स को संलग्न करके, गियर अनुपात और भी अधिक हो सकता है।ड्राइव क्षैतिज, लंबवत या कई अक्षों के संयोजन पर लगाए जा सकते हैं।
विश्वसनीयता
हमारे एसडीई दोहरे अक्ष स्लीविंग ड्राइव को सटीक 3 डी पोजिशनिंग के 30 साल के फील्ड लाइफ टाइम के लिए आश्वासन दिया जाता है।एसडीई ड्राइव एकल ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम अपने सभी घटकों और कच्चे माल को आईएसओ 9001, CE प्रमाणपत्र द्वारा निर्धारित मानकों का उपयोग करके क्षेत्र के जीवन को अधिकतम करने के लिए योग्य बनाते हैं।
प्रदर्शन
हमारे स्लीव ड्राइव अधिकतम नियंत्रण और आंदोलन को समर्थन देने के लिए पेटेंट किए गए प्रति घंटा कीड़ा तकनीक का उपयोग करते हैं।हमारे कृमि गियर 5 से 11 दांतों को रिंग ग्लास की पिच लाइन पर घंटो पेंच से जोड़ते हैं, जो कि मानक कृमि की तुलना में अधिक दांतों से जुड़ा होता है, जिससे गियरबॉक्स को अधिक स्थिरता और मजबूती मिलती है।प्रति घंटा प्रौद्योगिकी के बारे में अधिक जानें।
स्लीविंग ड्राइव के उचित आकार का चयन कैसे करें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में एक महत्वपूर्ण भूमिका निभा रहा है।
उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. उत्पादन में आवश्यक टोक़।यदि आपके पास उस डेटा का स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, पैनलों का वजन और हमारे स्लीविंग ड्राइव पर बढ़ते ब्रैकेट।
3. पिछले 10 वर्षों में आपके क्षेत्र में लोड आयाम और सबसे बड़ी हवा जो गणना करने के लिए उपयोग की जाती है कि अगर हमने जो ड्राइव की सिफारिश की है वह बड़ी हवा आने पर अधिकतम लोड को सहन कर सकती है।
4. आउटपुट की गति जो आपको आवश्यक थी जो हमें आपके लिए उपयुक्त मोटर्स की सिफारिश करने में मदद करेगी।
5. अन्य चेतावनी जैसे बैकलैश, आईपी ग्रेड की मांग आदि
एसडीई स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
