उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE9 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | SE9 " |
---|---|---|---|
गियर अनुपात: | 61: 1 | रेटेड उत्पादन टोक़: | 4300Nm |
टोर्क पकड़ना: | 31000Nm | झुका हुआ टोक़: | 45000Nm |
दक्षता: | 40% | रंग: | RAL 9006 या अनुरोध के अनुसार |
हाई लाइट: | worm drive gearbox,कृमि गियर मोटर |

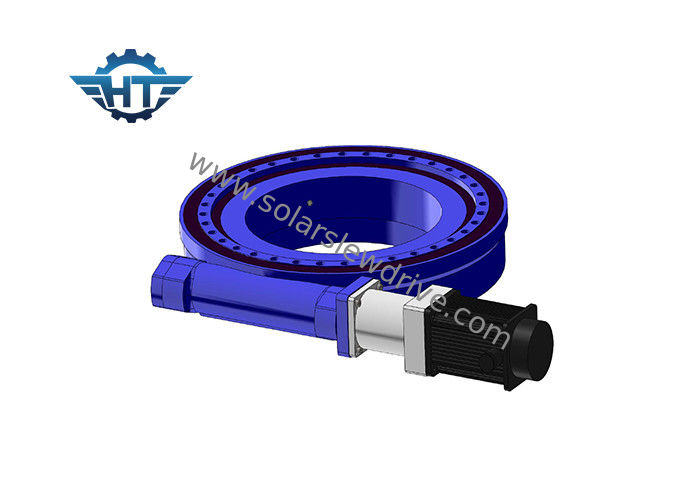

ऑटोमेशन उपकरण के लिए सर्वो मोटर्स के साथ SE9 क्षैतिज घुड़सवार मॉडल वर्म गियर स्लीव ड्राइव
लाभ
1. मजबूत पल पल
2. अपनाने वर्म ड्राइव
3. मल्टी टूथ संपर्क, उच्च भार क्षमता
4. स्वयं ताला समारोह
कृमि ड्राइव कृमि गियर ड्राइव का एक उच्च पहनने-प्रतिरोध है, जिसमें उच्च भार क्षमता और झुकाव पल टोक़ सुनिश्चित करने के लिए, संगतता औरअच्छा प्रदर्शन किया। कृमि ड्राइव उच्च ट्रैकिंग सटीक क्षेत्र के लिए भी उपलब्ध है।
SE9 प्रदर्शन पैरामीटर
नमूना: | क्षैतिज 9 इंच कीड़ा ड्राइव |
रेटेड उत्पादन टोक़: | 4300 एनएम |
झुका हुआ टोक़: | 45000 एनएम |
अक्षीय भार: | 340 केएन |
रेडियल लोड: | 130 केएन |
टोर्क पकड़ना: | 31000 एनएम |
दक्षता: | 40% |
परिशुद्धता: | °0.1 ° |
स्व-ताला लगाना: | हाँ |
वजन: | 49 किग्रा |
एसई Slewing ड्राइव डेटा
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
1 ” | 32: 1 | 400 | 1000 | 1800 | २२ | १२ | 40% | ≤0.1 | हाँ | ६ |
3 ” | 31: 1 | 600 | 1500 | 3000 | ३० | १६ | 40% | ≤0.1 | हाँ | । |
5 ” | 37: 1 | 800 | 6000 है | 9200 रु | ६ 68 | २। | 40% | ≤0.1 | हाँ | १२ |
7 ” | 57: 1 | 2000 | 13500 है | 13200 रु | 132 | ५ 58 | 40% | ≤0.1 | हाँ | २१ |
9 ” | 61: 1 | 4400 है | 45000 रु | 30800 है | 340 | 130 | 40% | ≤0.1 | हाँ | ४ ९ |
12 ” | 78: 1 | 5800 | 54400 है | 40560 है | 480 | 190 | 40% | ≤0.1 | हाँ | ६१ |
14 ” | 85: 1 | 6550 है | 68000 है | ५४२०० | 680 है | 230 | 40% | ≤0.1 | हाँ | 63 |
17 ” | 102: 1 | 9400 रु | 135600 है | 65040 है | 980 है | 390 है | 40% | ≤0.1 | हाँ | 105 |
21 ” | 125: 1 | 16000 | 203400 है | 81000 | 1600 रु | 640 है | 40% | ≤0.1 | हाँ | 149 |
25 ” | 150: 1 | 21000 | 271160 है | 89000 रु | 2400 है | 950 है | 40% | ≤0.1 | हाँ | 204 |
