अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE14 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| नमूना: | SE14 | गियर अनुपात: | 85: 1 |
|---|---|---|---|
| दक्षता: | 40% | रंग: | RAL 9006 या अनुरोध के अनुसार |
| आवेदन: | सोलर ट्रैकर | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | मोटर | गारंटी: | 5 ~ 10 साल |
| प्रमाणपत्र: | ISO9001, CE | स्थापना वेबसाइट: | खुला मैदान |
| फ़ीचर: | लंबा जीवन | रखरखाव: | 5 वर्ष |
| हाई लाइट: | worm drive gearbox,कृमि गियर मोटर |
||

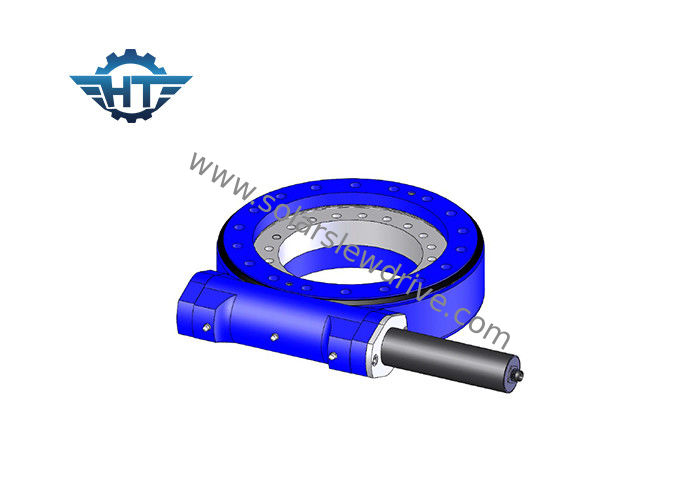

एसई 14 गियर अनुपात 85/1 लघु बैकलैश वर्म गियर स्लीव ड्राइव फॉर सिंगल एक्सिस और डुअल एक्सिस सोलर ट्रैकर्स
विवरण
संरचनात्मक विशेषताएं
स्लीविंग वर्म ड्राइव वर्म गियर, वर्म शाफ्ट, हाउसिंग, बेयरिंग, मोटर आदि से युक्त है।मोटर ड्राइव वर्म शाफ्ट, कृमि और आवरण कृमि और गियर टोक़, स्थिर और विश्वसनीय बढ़ाने के लिए लगे हुए हैं।
प्रदर्शन
स्लीविंग ड्राइव अधिक अक्षीय भार, रेडियल लोड और झुकाव पल को बनाए रखने में सक्षम है।टर्नटेबल या फ़्रेम स्ज़िमिंग ड्राइव द्वारा संचालित अज़ीमुथ और ऊंचाई पर घूमता है।
आवेदन की गुंजाइश
विशिष्ट अनुप्रयोगों में सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट्स, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस और ऑटोमोटिव लिफ्ट शामिल हैं।
SE14 का प्रदर्शन तालिका
| नमूना | क्षैतिज 14 इंच कीड़ा ड्राइव |
| अनुपात | 85: 1 |
| आईपी ग्रेड | IP66 |
| रेटेड उत्पादन टोक़ | 44 kNm |
| झुका हुआ टोक़ | 135 kNm |
| अक्षीय भार | 680 केएन |
| रेडियल लोड | 230 केएन |
| टोर्क पकड़ना | 68 kNm |
| दक्षता | 40% |
| शुद्धता | °0.1 ° |
| स्व ताला | हाँ |
| वजन | 62 किग्रा |
| वर्किंग टेम्परेचर | -30 120 + 120 ℃ |
एसई स्लीविंग ड्राइव्स का तकनीकी डाटा
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | २२ | १२ | 40% | ≤0.1 | हाँ | ६ |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | ३० | १६ | 40% | ≤0.1 | हाँ | । |
| 5 ” | 37: 1 | 800 | 6000 है | 9200 रु | ६ 68 | २। | 40% | ≤0.1 | हाँ | १२ |
| 7 ” | 57: 1 | 2000 | 13500 है | 13200 रु | 132 | ५ 58 | 40% | ≤0.1 | हाँ | २१ |
| 9 ” | 61: 1 | 4400 है | 45000 रु | 30800 है | 340 | 130 | 40% | ≤0.1 | हाँ | ४ ९ |
| 12 ” | 78: 1 | 5800 | 54400 है | 40560 है | 480 | 190 | 40% | ≤0.1 | हाँ | ६१ |
| 14 ” | 85: 1 | 6550 है | 68000 है | ५४२०० | 680 है | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17 ” | 102: 1 | 9400 रु | 135600 है | 65040 है | 980 है | 390 है | 40% | ≤0.1 | हाँ | 105 |
| 21 ” | 125: 1 | 16000 | 203400 है | 81000 | 1600 रु | 640 है | 40% | ≤0.1 | हाँ | 149 |
| 25 ” | 150: 1 | 21000 | 271160 है | 89000 रु | 2400 है | 950 है | 40% | ≤0.1 | हाँ | 204 |
हमारी सेवाएं
10 से अधिक विभिन्न आकार हैं, 3 'आकार से 25 "इंच के आकार तक, उनमें से 5", 7 ", 9" 12 ", 14", 17 ", 19" और 21 "हैं। वे दोनों व्यापक रूप से उपयोग किए जाते हैं। सौर ट्रैकिंग सिस्टम (पीवी, सीपीवी, एचसीपीवी और हेलियोस्टेट) और नियमित वाहन, जैसे कि आदमी लिफ्ट, ट्रक क्रेन, साथ ही मॉड्यूलर वाहन।
