अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE21 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| नमूना: | SE21 | गियर अनुपात: | 125: 1 |
|---|---|---|---|
| रंग: | RAL 9006 या अनुरोध के अनुसार | आवेदन: | सोलर ट्रैकर |
| उत्पत्ति के प्लेस: | चांगझौ, चीन | चालक: | 220VAC / 380VAC / 24VDC मोटर |
| गारंटी: | 5 ~ 10 साल | प्रमाणपत्र: | ISO9001, CE |
| स्थापना: | क्षैतिज और लंबवत | कृमि: | ढंक लेना |
| हाई लाइट: | worm drive gearbox,worm gear slewing ring |
||

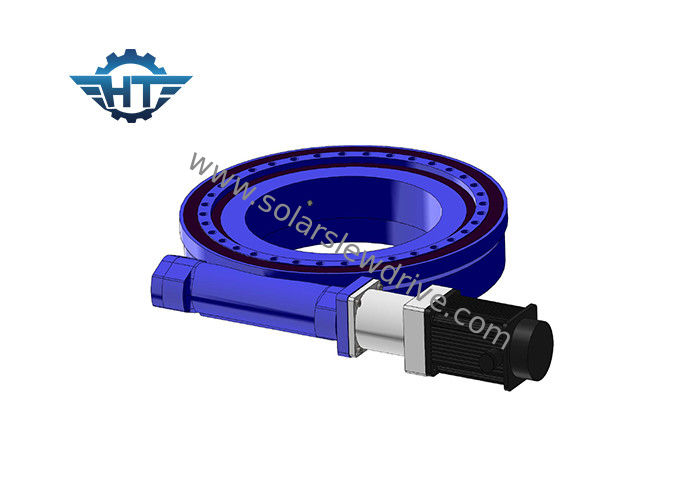

समुद्री क्रेन और खुदाई के लिए हाइड्रोलिक मोटर के साथ 21 इंच उच्च टोक़ सिंगल एक्सिस स्लीविंग ड्राइव
संक्षिप्त परिचय
एसई संलग्न स्लीविंग ड्राइव अब बाजार में सबसे लोकप्रिय प्रकार हैं जो पवन टरबाइन, सैन्य उपकरण, डिगर एस और स्वच्छ ऊर्जा जैसे सौर ट्रैकर्स, समेकित सौर ऊर्जा स्टेशनों जैसे मशीनरी में बिजली की आवाजाही में मदद कर सकते हैं। चिकित्सा उपकरण, वानिकी, अपशिष्ट प्रबंधन और औद्योगिक स्थिति जैसे अन्य क्षेत्रों में भी लागू होते हैं।आवास पूरी तरह से सभी ड्राइव घटकों जैसे कि डबल लिफाफा वर्म गियरसेट, प्लैनेटरी गियरिंग और टर्नटेबल बेयरिंग को पूरी तरह से एनकैप्सुलेट करता है ताकि उन्हें तत्वों से पूरी सुरक्षा मिल सके।यदि आप अंदर बढ़ते हैं तो संलग्न ड्राइव भी फायदेमंद है ताकि साइट के कर्मचारियों को घायल होने से बचने के लिए भागों को गति में न देखें।
एसई स्लीविंग ड्राइव उन नौकरियों के लिए आदर्श हैं जिनके लिए एक ही गियरबॉक्स से लोड-होल्डिंग और रोटेशनल टॉर्क दोनों की आवश्यकता होती है।पूरी तरह से संलग्न हैंगटुओ की पेटेंटेड ऑवरग्लास वर्म तकनीक, या कोन ड्राइव्स और जहां आवश्यक हो, अधिकतम लोड-होल्डिंग और दक्षता के लिए डबल लिफाफा वर्म गियरसेट के साथ आता है।विश्वसनीय प्रदर्शन के लिए प्रत्येक आकार का कड़ाई से परीक्षण किया जाता है। प्रकार 1 इंच से 25 इंच तक होते हैं जो 1.8kNm से 89kNm होल्डिंग टॉर्क, 0.3Nm से 21kNm आउटपुट टॉर्क, 1 kNm से 346 kNm ओवरटर्निंग मोमेंट लोड क्षमता और गियरबॉक्स रिडक्शन रेशियो का उत्पादन करते हैं। 31:1 से 150:1 तक।
एसई स्लीविंग तकनीकी डेटा ड्राइव करता है
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 ” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5" | 37:1 | 800 | 6000 है | 9200 | ६ 68 | २७ | 40% | ≤0.1 | हाँ | 12 |
| 7" | 57:1 | 2000 | 13500 है | १३२०० | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9" | ६१:१ | 4400 है | 45000 रु | ३०८०० | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | हाँ | ६१ |
| 14" | 85:1 | 6550 है | 68000 है | ५४२०० | 680 | २३० | 40% | ≤0.1 | हाँ | 63 |
| 17 ” | 102:1 | 9400 रु | 135600 है | 65040 है | 980 | 390 है | 40% | ≤0.1 | हाँ | 105 |
| 21 ” | 125:1 | 16000 | 203400 है | 81000 | 1600 रु | 640 है | 40% | ≤0.1 | हाँ | १४९ |
| 25 ” | १५०:१ | २१००० | 271160 है | 89000 | २४०० | 950 | 40% | ≤0.1 | हाँ | 204 |
इंस्टालेशन
लंबवत स्थापना
यह सलाह दी जाती है कि बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में ऊपर की ओर ड्राइंग को संदर्भित करते हुए स्लीविंग ड्राइव को माउंट करें।
अन्य अनुप्रयोगों के लिए, बढ़ते निर्देश सुरक्षा स्तर के मूल्यांकन पर आधारित होंगे और यह बेहतर सुरक्षा के लिए बेहतर होगा।
क्षैतिज स्थापना
यह सलाह दी जाती है कि बेहतर सुरक्षा के लिए अज़ीमुथ अक्ष पर स्लीविंग ड्राइव को उल्टा माउंट करें और एलिवेशन अक्ष के लिए सुरक्षा जोड़ें।
अन्य अनुप्रयोगों के लिए, बढ़ते निर्देश सुरक्षा स्तर के मूल्यांकन पर आधारित होंगे और यह बेहतर सुरक्षा के लिए बेहतर होगा।
SE21 के लिए, हमने क्षैतिज रूप से स्थापित करने की अनुशंसा की।
SE21 की प्रदर्शन तालिका
| नमूना | क्षैतिज इंच कीड़ा ड्राइव |
| अनुपात | 125:1 |
| आईपी ग्रेड | IP66 |
| रेटेड आउटपुट टॉर्क | 16 kNm |
| झुकाव टोक़ | २७१ kNm |
| अक्षीय भार | १६०० kN |
| रेडियल लोड | 640 kN |
| होल्डिंग टॉर्क | 65 kNm |
| दक्षता | 40% |
| शुद्धता | °0.1 ° |
| स्व ताला | हाँ |
| वजन | 140 किग्रा |
| वर्किंग टेम्परेचर | -30 120 + 120 ℃ |
