उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE5 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | SE5 | गियर अनुपात: | 37: 1 |
---|---|---|---|
आवेदन: | सौर ऊर्जा | उत्पत्ति के प्लेस: | चांगझौ, चीन |
चालक: | मोटर्स | प्रमाणपत्र: | ISO9001, CE |
स्थापना: | क्षैतिज | रखरखाव: | नि: शुल्क |
रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | <0.1 डिग्री |
हाई लाइट: | worm drive gearbox,कृमि गियर मोटर |

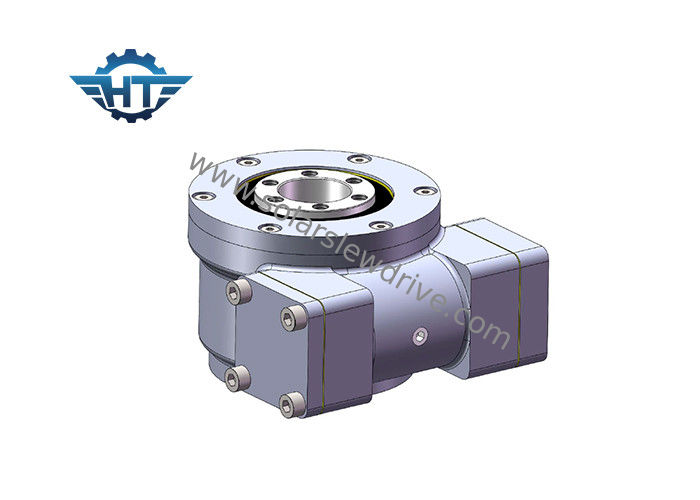

झुका हुआ और तिरछा सौर ट्रैकिंग सिस्टम के लिए क्षैतिज घुड़सवार SE5 छोटा कृमि ड्राइव गियरबॉक्स
विवरण
स्लीविंग ड्राइव क्या है?
एक स्लीविंग ड्राइव (या शॉर्ट के लिए स्लीव ड्राइव) एक पूर्ण, स्थापित करने के लिए तैयार प्रणाली है जिसमें एक बॉल या रोलर स्लीविंग रिंग (असर), वर्म और पूरी तरह से संलग्न आवास होता है।इसे विभिन्न अनुप्रयोगों और ग्राहकों की मांग के आधार पर चयन योग्य आईपी ग्रेड के साथ हाइड्रोलिक या इलेक्ट्रिक ग्रहीय गियरबॉक्स के साथ अनुकूलित किया जा सकता है।
इसमें संक्षारण संरक्षण, उच्च भार और उच्च परिशुद्धता की विशेषताएं हैं।
वर्म गियर स्लीविंग व्यापक रूप से मशीनरी और सौर ऊर्जा क्षेत्र के अपेक्षाकृत रोटरी भागों जैसे सौर ट्रैकिंग सिस्टम, हवाई काम करने वाली मशीनरी के रोटरी चेसिस, ट्रक क्रेन, रॉक ड्रिल, ड्रिलिंग मशीन, लोभी लकड़ी की मशीन, कोड मोल्डिंग मशीन में लागू किया जाता है।
एसई स्लीविंग ड्राइव डेटाशीट
नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हाँ | किलोग्राम | |||
1" | 31:1 | 400 | 1000 | १८०० | 22 | 12 | 40% | 0.1 | हाँ | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | 0.1 | हाँ | 9 |
5" | 37:1 | 637.5 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हाँ | 14 |
7" | 57:1 | १७५० | 10500 | १३२०० | १३२ | 58 | 40% | 0.1 | हाँ | 23 |
9" | ६१:१ | 4300 | 49900 | ३०८०० | 340 | 130 | 40% | 0.1 | हाँ | 44 |
12" | ७८:१ | 5600 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | 51 |
14" | 85:1 | 6750 | १३५००० | ४४२०० | 680 | २३० | 40% | 0.1 | हाँ | 62 |
17" | 102:1 | ९४६० | 203000 | 53040 | 980 | 390 | 40% | 0.1 | हाँ | 85 |
21" | 125:1 | 16000 | २७१००० | 65000 | 1600 | 640 | 40% | 0.1 | हाँ | १४१ |
25" | १५०:१ | २१४५० | 346000 | 89000 | २४०० | 950 | 40% | 0.1 | हाँ | १८२ |
प्रमुख विशेषताऐं
1. एक असीमित घूर्णन कोण और सीमा
2. उच्च शक्ति और संभव टोक़ का सबसे कुशल संचरण प्रदान करें
3. पूरी तरह से संलग्न और सीलबंद आवास कठोर वातावरण का सामना करते हैं और सुरक्षा बढ़ाते हैं
मोटर चयन
वैकल्पिक आइटम: ब्रश डीसी मोटर्स (12V/24V/48V) हॉल सेंसर के साथ या बिना, ब्रशलेस डीसी गियर मोटर्स, एसी मोटर (220V / 380V), एनकोडर।
