अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE3 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| नमूना: | SE3 | गियर अनुपात: | 31: 1 |
|---|---|---|---|
| आवेदन: | सौर ऊर्जा | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | 12/24 वीडीसी मोटर्स | प्रमाणपत्र: | ISO9001, CE |
| स्थापना: | क्षैतिज या लंबवत | रखरखाव: | नि: शुल्क |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री से कम |
| हाई लाइट: | worm drive gearbox,worm gear slewing ring |
||

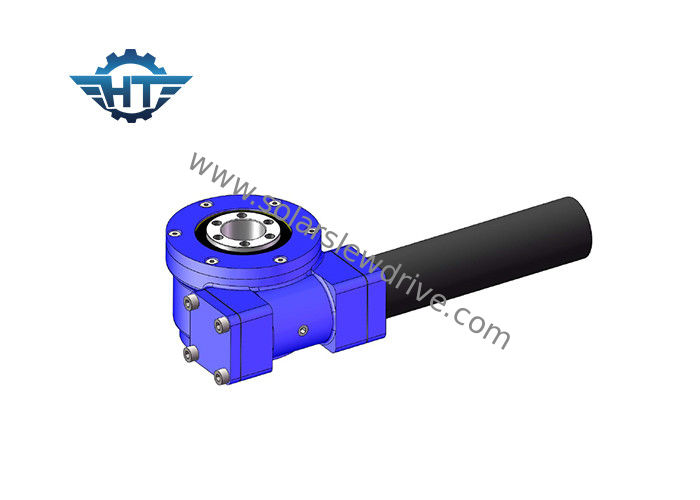

SE3 सिंगल एक्सिस स्मॉल वर्म गियर सिंगल एक्सिस और डुअल एक्सिस सोलर ट्रैकर्स के लिए इलेक्ट्रिक मोटर के साथ स्लीव ड्राइव
विवरण
एक स्लीव वर्म ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग रिंग, बेस प्लेट और वर्म होता है।यह इकाई एक स्लीविंग रिंग और वर्म के लाभों को एक इकाई में लाती है।
यह उन अनुप्रयोगों के लिए उपयुक्त है जो संयुक्त भार को संभालने में सक्षम निरंतर या चक्रीय आंदोलन के साथ धीमी रोटेशन की मांग करते हैं।उत्पाद एक इलेक्ट्रिक या हाइड्रोलिक मोटर को युग्मित करने के साथ-साथ पूरे सिस्टम को उपकरण से जोड़ने के लिए मानक आयामों के साथ है।
इसकी कॉम्पैक्टनेस, उच्च कठोरता और अन्य उल्लिखित लाभों के कारण, एक वर्म ड्राइव सिस्टम का उपयोग विभिन्न उपकरणों में किया जाता है जैसे कि मोबाइल असेंबली प्लेटफॉर्म, सैटेलाइट सिस्टम, हॉलेज वाहनों पर हाइड्रोलिक लोडिंग क्रेन, छोटे समुद्री क्रेन, बड़े पैमाने की व्हील इकाइयों में घूमने योग्य सीढ़ी समुद्री पोर्टल ट्रांसपोर्टर।
वर्म ड्राइव के मुख्य लाभ इस प्रकार हैं:
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही सेट कर दिया जाता है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत स्थान उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हाँ | किलोग्राम | |||
| 1" | 31:1 | 400 | 1000 | १८०० | 22 | 12 | 40% | 0.1 | हाँ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | 0.1 | हाँ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हाँ | 14 |
| 7" | 57:1 | १७५० | 10500 | १३२०० | १३२ | 58 | 40% | 0.1 | हाँ | 23 |
| 9" | ६१:१ | 4300 | 49900 | ३०८०० | 340 | 130 | 40% | 0.1 | हाँ | 44 |
| 12" | ७८:१ | 5600 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | 51 |
| 14" | 85:1 | 6750 | १३५००० | ४४२०० | 680 | २३० | 40% | 0.1 | हाँ | 62 |
| 17" | 102:1 | ९४६० | 203000 | 53040 | 980 | 390 | 40% | 0.1 | हाँ | 85 |
| 21" | 125:1 | 16000 | २७१००० | 65000 | 1600 | 640 | 40% | 0.1 | हाँ | १४१ |
| 25" | १५०:१ | २१४५० | 346000 | 89000 | २४०० | 950 | 40% | 0.1 | हाँ | १८२ |
मोटर चयन
वैकल्पिक आइटम: ब्रश डीसी मोटर्स (12V/24V/48V) हॉल सेंसर के साथ या बिना, ब्रशलेस डीसी गियर मोटर्स, एसी मोटर (220V / 380V), एनकोडर।
