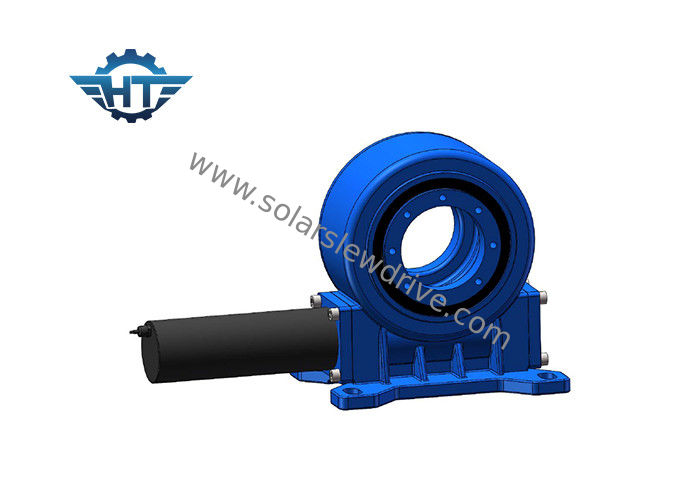

अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | VE7 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| आदर्श: | VE7 | गियर अनुपात: | 57: 1 |
|---|---|---|---|
| आवेदन: | सौर ट्रैकर्स | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | 12/24 वीडीसी ग्रह गियर मोटर | प्रमाणपत्र: | ISO9001, सीई |
| स्थापना: | अनुलंब | रखरखाव: | नि: शुल्क |
| रंग: | अनुरोध के रूप में | प्रतिक्रिया: | 0.1 डिग्री से कम |
| हाई लाइट: | worm drive gearbox,कृमि गियर मोटर |
||
उत्पाद वर्णन
समारोह
स्लीविंग ड्राइव मानक कृमि तकनीक के साथ कार्य करता है, जिसमें क्षैतिज शाफ्ट पर कीड़ा गियर के लिए चालक के रूप में कार्य करता है, सामान्य तौर पर, शाफ्ट इलेक्ट्रिक गियर मोटर द्वारा संचालित होता है।
गियर अनुपात
क्षैतिज कृमि का रोटेशन एक गियर को पेंच अक्ष के लंबवत अक्ष के बारे में बताता है। यह संयोजन संचालित सदस्य की गति को कम करता है और इसके टॉर्क को भी बढ़ाता है; गति कम होने के कारण यह आनुपातिक रूप से बढ़ता है। शाफ्ट की गति अनुपात कृमि पहिया या गियर में दांतों की संख्या पर धागे की संख्या के संबंध पर निर्भर करता है।
घंटे का कीड़ा
हमारे स्लीविंग ड्राइव में hourglass वर्म तकनीक का उपयोग किया जाता है, जिसमें कीड़ा गियर में अधिक दांतों को संलग्न करने के लिए आकार का होता है। इससे दांतों की व्यस्तता अधिक मजबूती, दक्षता और स्थायित्व में परिणत हुई।
पैरामीटर
| आदर्श: | VE7 | उत्पत्ति का स्थान | Changzhou, चीन |
| ब्रांड | HANGTUO | प्रकार | संलग्न |
| सामग्री | 42CrMo, 50Mn | आउटपुट टोक़ | 1750 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 5 के एनएम | टोर्क पकड़ना | 9.2 के। एनएम |
| स्थैतिक अक्षीय रेटिंग | 34 के.एन. | स्थैतिक रेडियल रेटिंग | 58 केएन |
| गतिशील अक्षीय रेटिंग | 17 केएन | गतिशील रेडियल रेटिंग | 38 केएन |
| गियर अनुपात | 57: 1 | दक्षता | 40% |
अनुप्रयोगों
सौर ट्रैकर्स, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट्स, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर डेरिक, और ऑटोमोटिव लिफ्ट।
संबंधित उत्पाद
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 13kg |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 18kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 51 किग्रा |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 78 किग्रा |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 105 किग्रा |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 185 किग्रा |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 244 किग्रा |
