अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE1 "~ 25" |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| आदर्श: | 1 ~ 25 | गियर अनुपात: | 31: 1 ~ 150: 1 |
|---|---|---|---|
| आवेदन: | सौर ट्रैकर्स | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | इलेक्ट्रिक मोटर | प्रमाणपत्र: | ISO9001, सीई |
| स्थापना: | अनुलंब | रखरखाव: | नि: शुल्क |
| रंग: | अनुरोध के रूप में | प्रतिक्रिया: | 0.1 डिग्री से कम |
| हाई लाइट: | worm drive gearbox,worm gear slewing ring |
||
उत्पाद वर्णन

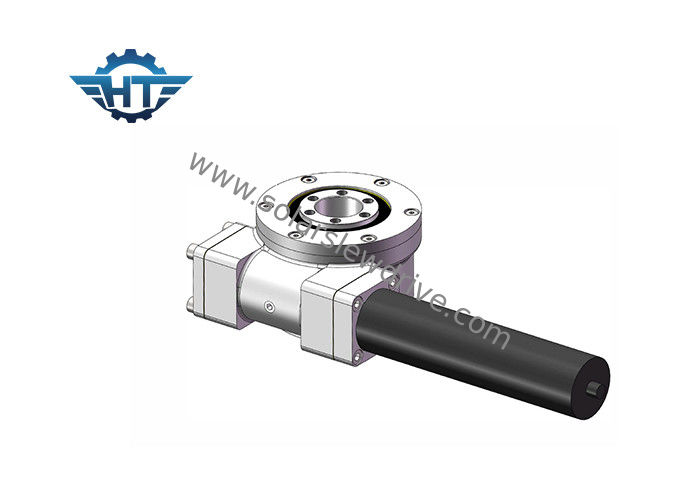

हमारे स्लीविंग ड्राइव 1 इंच से 25 इंच तक के मॉडल आकार की एक किस्म में आते हैं, प्रदर्शन 0.3 से 21 kNm तक होता है। हमारे पास अलग-अलग बैकलैश के स्लीवलेस ड्राइव भी हैं। ड्राइव उन अनुप्रयोगों के लिए अच्छी तरह से अनुकूल हैं जिनके लिए एक ही गियर बॉक्स से लोड होल्डिंग और घूर्णी टोक़ दोनों की आवश्यकता होती है। उन्हें रोटेशन के दोहरे अक्षों के साथ भी बनाया जा सकता है, (एक ही समय में अक्षों को मोड़ते हुए) या एक ही धुरी पर दोहरी ड्राइव के साथ, (एक ही अक्ष में एक ही रिंग गियर को चलाने वाले दो वर्म थ्रेड), और खड़ी, क्षैतिज या दोनों।
कार्यक्षेत्र श्रृंखला
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 13kg |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 28kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 51 किग्रा |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 78 किग्रा |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 105 किग्रा |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 185 किग्रा |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 244 किग्रा |
क्षैतिज श्रृंखला
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | एनएम | केएन | केएन | हद | हाँ | किलोग्राम | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
| 9 " | 61: 1 | 4300 | 49,900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
| 12 " | 78: 1 | 5600 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
| 17 " | 102: 1 | 9460 | 203,000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
| 25 " | 150: 1 | 21450 | 346,000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
दोहरी अक्ष श्रृंखला
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 21kg |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 54 किग्रा |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 157 किग्रा |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 682 किग्रा |
डबल कृमि श्रृंखला
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन | |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | ||||
| 14 " | 85: 1 | 12225 | 68000 | 340 | 130 | 110000 | 40% | ≤0.1 | हाँ | 70 किग्रा | |
| 17 " | 102: 1 | 18525 | 160000 | 480 | 190 | 131,200 | 40% | ≤0.1 | हाँ | 102 किग्रा | |
| 21 " | 125: 1 | 30750 | 240000 | 980 | 390 | 162,000 | 40% | ≤0.1 | हाँ | 153 किग्रा | |
| 25 " | 150: 1 | 36750 | 360000 | 1200 | 430 | 178000 | 40% | ≤0.1 | हाँ | 202 किग्रा | |
