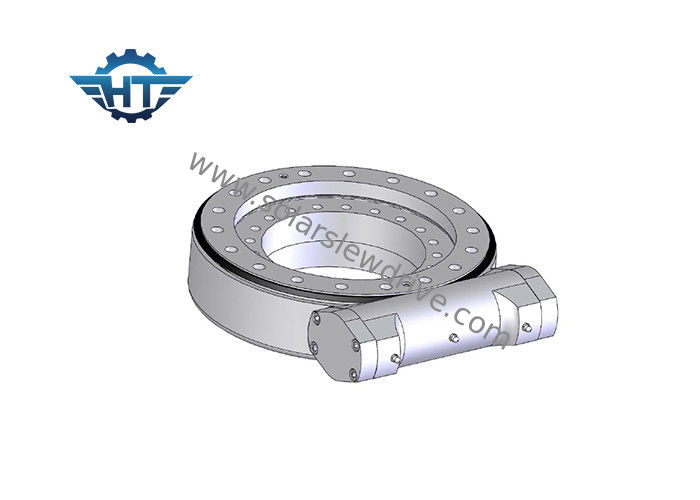

अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE1 ~ 25 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| आदर्श: | SE1 ~ SE25 इंच | गियर अनुपात: | 31: 1 ~ 150: 1 |
|---|---|---|---|
| आवेदन: | सौर ट्रैकर्स और निर्माण मशीनरी | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | इलेक्ट्रिक मोटर / हाइड्रोलिक मोटर / सर्वो मोटर | स्थापना: | ऊर्ध्वाधर और गर्म |
| रंग: | अनुरोध के रूप में | प्रतिक्रिया: | 0.1 डिग्री से कम |
| हाई लाइट: | worm drive gearbox,worm gear slewing ring |
||
उत्पाद वर्णन
ऐसे कई अनुप्रयोग हैं जिनमें स्लीविंग ड्राइव का उपयोग किया जा सकता है, मुख्य रूप से क्योंकि यह उन अनुप्रयोगों के लिए एकदम सही है जिनमें लोड-होल्डिंग पावर और रोटेशनल टॉर्क ताकत दोनों की आवश्यकता होती है।
विशिष्ट स्लीविंग ड्राइव अनुप्रयोगों में शामिल हैं, लेकिन यह सीमित नहीं हैं: सौर ट्रैकर, विंड टर्बाइन, मैन लिफ्ट्स, हाइड्रोलिक मशीनरी, टेलीस्कोपिक हैंडल, डिगर एग्रीकल्चर, लिफ्ट्स, क्रेन, ड्रिलिंग उपकरण, सैन्य उपकरण, रोबोट सिस्टम।
हमारे पास 221 lbf.ft से 15800 lbf.ft. तक आउटपुट टॉर्क रेंज के साथ कई प्रकार की स्लीव ड्राइव है।
इंटीग्रल वर्म शाफ्ट के साथ स्लीविंग रिंग्स इंस्टॉलेशन की सादगी के कारण तेजी से लोकप्रिय हो रहे हैं और इसका उपयोग ट्रक माउंटेड क्रेन, छोटे विंड टर्बाइन, एक्सेस प्लेटफॉर्म, टर्नटेबल्स, सोलर ट्रैकिंग डिवाइस, सैटेलाइट कम्युनिकेशन सिस्टम और सिंपल मटीरियल हैंडलिंग डिवाइसेस में किया जाता है। उच्च परिशुद्धता और शून्य बैकलैश इकाइयां विशिष्ट परियोजनाओं में समान रूप से लागू होती हैं। इसके अलावा, हम विभिन्न इलेक्ट्रिक और हाइड्रोलिक मोटर्स और गियरबॉक्स को मैच के लिए पेश कर सकते हैं।
कार्यक्षेत्र श्रृंखला
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 13kg |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 28kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 51 किग्रा |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 78 किग्रा |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 105 किग्रा |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 185 किग्रा |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 244 किग्रा |
क्षैतिज श्रृंखला
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | एनएम | केएन | केएन | हद | हाँ | किलोग्राम | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
| 9 " | 61: 1 | 4300 | 49,900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
| 12 " | 78: 1 | 5600 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
| 17 " | 102: 1 | 9460 | 203,000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
| 25 " | 150: 1 | 21450 | 346,000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
दोहरी अक्ष श्रृंखला
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 21kg |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 54 किग्रा |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 157 किग्रा |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 682 किग्रा |
दोहरी अक्ष श्रृंखला
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 21kg |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 54 किग्रा |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 157 किग्रा |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 682 किग्रा |
डबल कृमि श्रृंखला
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन | |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | ||||
| 14 " | 85: 1 | 12225 | 68000 | 340 | 130 | 110000 | 40% | ≤0.1 | हाँ | 70 किग्रा | |
| 17 " | 102: 1 | 18525 | 160000 | 480 | 190 | 131,200 | 40% | ≤0.1 | हाँ | 102 किग्रा | |
| 21 " | 125: 1 | 30750 | 240000 | 980 | 390 | 162,000 | 40% | ≤0.1 | हाँ | 153 किग्रा | |
| 25 " | 150: 1 | 36750 | 360000 | 1200 | 430 | 178000 | 40% | ≤0.1 | हाँ | 202 किग्रा | |
