उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE14 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
आदर्श: | 14 इंच | गियर अनुपात: | 85: 1 |
---|---|---|---|
आवेदन: | उपग्रह एंटीना | उत्पत्ति के प्लेस: | चांगझौ, चीन |
चालक: | हाइड्रोलिक मोटर / सर्वो मोटर | स्थापना: | hotizontal |
रंग: | अनुरोध के रूप में | प्रतिक्रिया: | 0.1 डिग्री से कम |
हाई लाइट: | worm gear slewing ring,कृमि गियर मोटर |
उत्पाद वर्णन

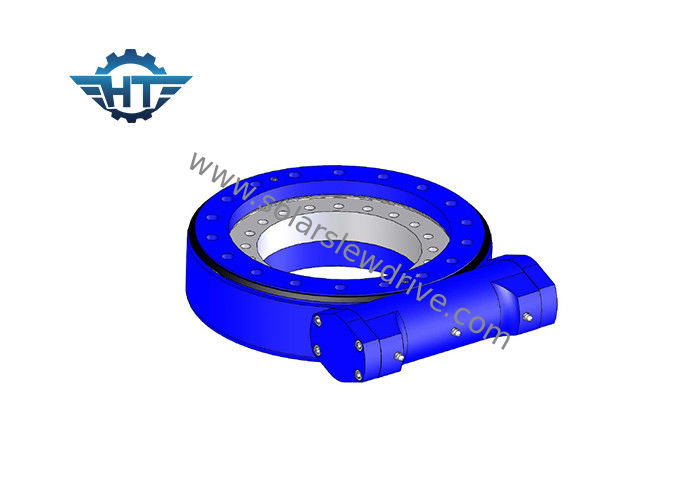

सैटेलाइट एंटीना के लिए वर्म गियर स्लीव ड्राइव SE14
उत्पाद वर्णन
स्लीव ड्राइव: एसई 14
आयाम: 900 * 620 * 140 मिमी
वजन: 62 किलो
भुगतान अवधि: एफओबी शंघाई
प्रसव के समय: 10-15 दिनों का है
सामग्री: 50Mn, 42CrMo
हमारी स्लीविंग ड्राइव SE14 अधिकतम गियर टॉर्क और सबसे स्मूथ रोटेशन के लिए ऑवरग्लास वर्म तकनीक से संचालित है। विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर उद्योग, ट्रक क्रेन, मैन लिफ्ट, और उपयोगिता उपकरण, हाइड्रोलिक संलग्नक, तेल उपकरण उपकरण, समुद्री क्रेन, टायर हैंडलर, डेज़र डेरिक और ऑटोमोटिव लिफ्ट शामिल हैं, लेकिन कई अन्य अनुप्रयोगों में लोड ड्राइव की आवश्यकता होती है और घूर्णी क्षमता। हम अलग-अलग पल लोड क्षमता के साथ अलग-अलग स्लीव ड्राइव मॉडल पेश करते हैं। मानक स्लीव ड्राइव एक खुले आवास और एकल स्व-लॉकिंग ग्लासगर्म वर्म शाफ्ट के साथ लगे हैं। एक बार पावर स्रोत इनपुट तटस्थ पर लौटा दिया जाता है, वर्म शाफ्ट किसी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना लोड को स्थिति में लॉक कर देगा।
स्लीव ड्राइव वर्म गियर, स्पर गियर, बेवल गियर के साथ हो सकता है। और अंदर की स्लीविंग रिंग के लिए भी, यह सिंगल-रो बॉल स्लीपिंग रिंग हो सकती है, और डबल-रो बॉल स्लीपिंग रिंग भी हो सकती है। डबल-पंक्ति वाला व्यक्ति अधिक लोड ले सकता है। इसे आपके आवेदन पर निर्भर किया जा सकता है।
क्षैतिज श्रृंखला
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | एनएम | केएन | केएन | हद | हाँ | किलोग्राम | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
9 " | 61: 1 | 4300 | 49,900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
12 " | 78: 1 | 5600 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
17 " | 102: 1 | 9460 | 203,000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
25 " | 150: 1 | 21450 | 346,000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
