अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE7 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | 7 इंच |
|---|---|---|---|
| गियर अनुपात: | 57: 1 | दक्षता: | 40% |
| ठीक: | 0.1 से कम | चालक: | बिजली की मोटर |
| रंग: | का अनुरोध किया | प्रकार: | एकल अक्ष |
| हाई लाइट: | हाइड्रोलिक स्लीव मोटर,सोलर ट्रैकर ड्राइव |
||

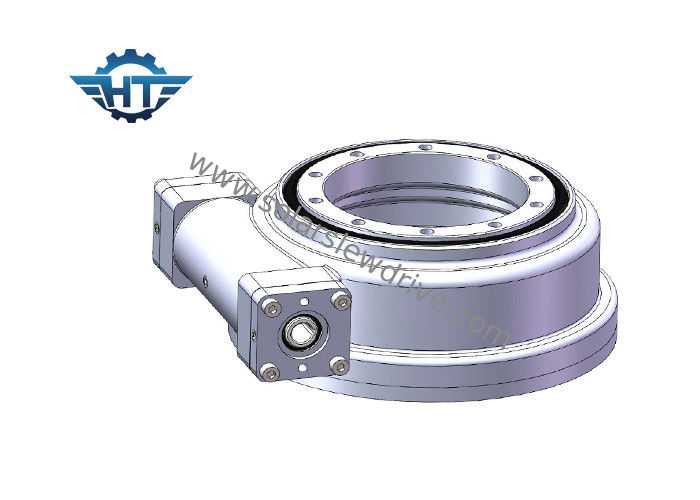

सौर उद्योग के लिए 50Mn / 42CrMo स्लीव ड्राइव सोलर ट्रैकर गियर अनुपात 57/1
उत्पाद वर्णन
समारोह
स्लीविंग ड्राइव मानक कृमि तकनीक के साथ कार्य करते हैं, जिसमें क्षैतिज शाफ्ट पर कीड़ा गियर के लिए चालक के रूप में कार्य करता है, सामान्य तौर पर, शाफ्ट इलेक्ट्रिक गियर मोटर द्वारा संचालित होता है।
गियर अनुपात
क्षैतिज कृमि के रोटेशन से पेंच अक्ष पर लंबवत अक्ष के बारे में एक गियर बदल जाता है।यह संयोजन संचालित सदस्य की गति को कम करता है और इसके टॉर्क को भी गुणा करता है;गति कम होने के कारण यह आनुपातिक रूप से बढ़ता है। शाफ्ट की गति अनुपात कृमि पहिया या गियर में दांतों की संख्या पर धागे की संख्या के संबंध पर निर्भर करता है।
घंटे का कीड़ा
हमारे स्लीविंग ड्राइव में hourglass वर्म तकनीक का उपयोग किया जाता है, जिसमें कीड़ा गियर में अधिक दांत संलग्न करने के लिए आकार का होता है।इससे दांतों की व्यस्तता अधिक मजबूती, दक्षता और स्थायित्व में परिणत हुई।
पैरामीटर
| नमूना: | SE7 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रांड | HANGTUO | प्रकार | लगाया हुआ |
| सामग्री | 42 क्रॉमो, 50 एमएन | आउटपुट टोक़ | 2000 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 1.35 K एनएम | टोर्क पकड़ना | 1.32 K एनएम |
| स्थैतिक अक्षीय रेटिंग | 132 केएन | स्थैतिक रेडियल रेटिंग | 58 केएन |
| गतिशील अक्षीय रेटिंग | 66 के.एन. | गतिशील रेडियल रेटिंग | 38 केएन |
| गियर अनुपात | 57: 1 | दक्षता | 40% |
अनुप्रयोग
सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस और ऑटोमोटिव लिफ्ट।
एसई सीरीज के पैरामीटर
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | आत्म-ताला | वजन (किग्रा) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | २२ | १२ | 40% | ≤0.1 | हाँ | ६ |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | ३० | १६ | 40% | ≤0.1 | हाँ | । |
| 5 ” | 37: 1 | 800 | 6000 है | 9200 रु | ६ 68 | २। | 40% | ≤0.1 | हाँ | १२ |
| 7 ” | 57: 1 | 2000 | 13500 है | 13200 रु | 132 | ५ 58 | 40% | ≤0.1 | हाँ | २१ |
| 9 ” | 61: 1 | 4400 है | 45000 रु | 30800 है | 340 | 130 | 40% | ≤0.1 | हाँ | ४ ९ |
| 12 ” | 78: 1 | 5800 | 54400 है | 40560 है | 480 | 190 | 40% | ≤0.1 | हाँ | ६१ |
| 14 ” | 85: 1 | 6550 है | 68000 है | ५४२०० | 680 है | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17 ” | 102: 1 | 9400 रु | 135600 है | 65040 है | 980 है | 390 है | 40% | ≤0.1 | हाँ | 105 |
| 21 ” | 125: 1 | 16000 | 203400 है | 81000 रु | 1600 रु | 640 है | 40% | ≤0.1 | हाँ | 149 |
| 25 ” | 150: 1 | 21000 | 271160 है | 89000 रु | 2400 है | 950 है | 40% | ≤0.1 | हाँ | 204 |
पैकेजिंग और शिपिंग
इनर पैकेजिंग: विरोधी जंग प्लास्टिक फिल्म;वैक्यूम प्लास्टिक बैग।
बाहरी पैकेजिंग: हार्ड कार्टन;लकड़ी का बक्सा ;लकड़ी का फूस।
शिपिंग अवधि: एक्सप्रेस द्वारा;हवाईजहाज से;भूमि के द्वारा;समुद्र से।
नमूनों के लिए, चूंकि स्लीव ड्राइव छोटे आयाम लेकिन भारी वजन के साथ है, यह समुद्र के द्वारा प्रभावी शिपिंग लागत नहीं है, जबकि एक्सप्रेस शिपिंग लागत-प्रभावी तरीके से है, हमारे रसद कर्मचारी टीएनटी, डीएचएल, यूपीएस, FEDEX, एक्सप्रेस की तुलना करने के लिए कहेंगे सबसे प्रभावी तरीका खोजने के लिए मूल्य।
यदि भविष्य में थोक आदेश में, हम समुद्र के द्वारा जहाज की सलाह देते हैं।
