| Brand Name: | HangTuo |
| Model Number: | ZSDE7 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

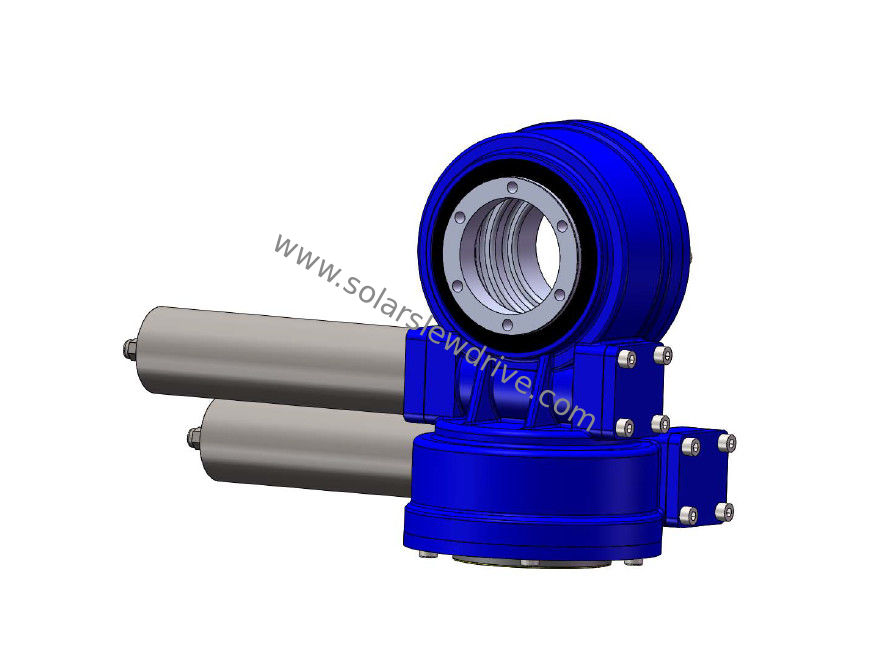

हाई एक्यूरेसी SDE7 वर्म गियर स्लीविंग रिंग, डुअल एक्सिस स्लीविंग ड्राइव
उत्पादन विवरण
मॉडल: एसडीई 7
उत्पत्ति के प्लेस: Changzhou, चीन
प्रकार: संलग्न
सामग्री: 42CrMo, 50Mn
आउटपुट टोक़: 2000 एनएम
झुका हुआ पल टोक़: 7500 एनएम
होल्डिंग टोक़: 13200 एनएम
गियर अनुपात: 57: 1
दक्षता: 40%
हैंगटुओ की नींद उड़ाने वाली ड्राइवआवास से बना है, कुछ पूरा स्पेयर पार्ट्स के साथ असर, सील, आवरण कृमि।हम स्लीविंग ड्राइव के लिए उपयोग की जाने वाली इलेक्ट्रॉनिक मोटर और हाइड्रोलिक मोटर का भी उत्पादन कर सकते हैं, जिसके लिए कदम बढ़ सकते हैं दक्षिणावर्त दिशा और काउंटर दक्षिणावर्त दिशा रोटेशन।
फायदा
1. मजबूत पलटनेवाला पल के आधार पर slewing अंगूठी है
2. वर्मिंग वर्म ड्राइव को अपनाएं
3. मल्टी टूथ संपर्क का उपयोग करने के लिए बड़ा भार ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
एसडीई सीरीज के पैरामीटर
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | १० | १५ | 40% | ≤0.1 | हाँ | २५ |
| 5 " | 37: 1 | 800 | 6000 है | 9200 रु | १६ | २। | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 है | 13200 रु | 34 | ५ 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 रु | 16000 | 27200 रु | ६० | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 है | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 है | 48000 है | 44200 रु | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 है | 67000 है | 53040 है | 142 | 390 है | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 रु | 65000 | 337 | 640 है | 40% | ≤0.1 | हाँ | ४ ९ २ |
| 25 " | 150: 1 | 21450 है | 112000 | 89000 रु | 476 | 950 है | 40% | ≤0.1 | हाँ | 705 है |
टिप्पणी: उपरोक्त आयामों और मापदंडों को अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किया जा सकता है, कृपया हमारी बिक्री चित्र देखें।
आमतौर पर एकल अक्ष प्रकार होता है;दोहरी अक्ष प्रकार, ऊर्ध्वाधर प्रकार और दोहरी कृमि प्रकार 3 से 25 इंच, विस्तार के लिए pls बिक्री के लिए हमसे संपर्क करें।
