उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | ZSDE5 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | 5 इंच | गियर अनुपात: | 37: 1 |
---|---|---|---|
दक्षता: | 40% | प्रकार: | दो दिशाओं में घुड़सवार |
आवेदन: | csp और cpv | OEM सेवा: | उपलब्ध |
उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | स्टेपर मोटर / ब्रशलेस मोटर |
हाई लाइट: | हाइड्रोलिक स्लीव मोटर,सोलर ट्रैकर ड्राइव |

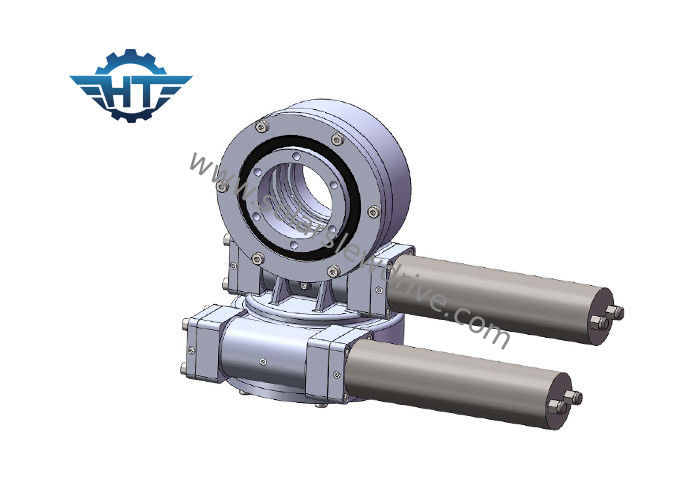

ZSDE5 वर्म गियर सोलर स्लीव ड्राइव फॉर हेलियोस्टेट / टॉवर स्टेशन, ड्यूल एक्सिस सोलर ट्रैकर्स
विवरण
दोहरी अक्ष slew ड्राइव (ZSDE प्रकार) - csp हेलिओस्टेट के लिए
हेलीओस्टेट एक उपकरण है जिसमें अमिरर, आमतौर पर एक प्लेन मिरर शामिल होता है, जो एक पूर्व निर्धारित लक्ष्य की ओर सूरज की रोशनी को प्रतिबिंबित करने के लिए बदल जाता है, जो आकाश में सूरज की स्पष्ट गतियों की भरपाई करता है।
दोहरी अक्ष शून्य बक्लैश श्रृंखला स्लीपिंग ड्राइव दर्पण के लिए एक सही समाधान है।इसका मुख्य कार्य दर्पणों को दो दिशाओं की ओर घूमते रहना हैएक साथ और इस बीच स्थिर, और विश्वसनीय पर्याप्त बाहरी परिस्थितियों में काम करने के लिए।
विश्वसनीयता
हमारे ZSDE दोहरे अक्ष स्लीविंग ड्राइव को सटीक 3 डी पोजिशनिंग के 30 साल के फील्ड लाइफ टाइम के लिए आश्वासन दिया गया है।एसडीई ड्राइव एक एकल ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम अपने सभी घटकों और कच्चे माल को आईएसओ 9001, CE प्रमाणपत्र द्वारा निर्धारित मानकों का उपयोग करके क्षेत्र के जीवन को अधिकतम करने के लिए योग्य बनाते हैं।
एसडीई सीरीज के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | १० | १५ | 40% | ≤0.1 | हाँ | २५ |
5 " | 37: 1 | 800 | 6000 है | 9200 रु | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 है | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 रु | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 है | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 है | 48000 है | 44200 रु | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 है | 67000 है | 53040 है | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 रु | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 है | 112000 | 89000 रु | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
मैंस्लीव ड्राइव का नामकरण
1. वेल्डिंग, गैल्वनाइजिंग, अवशेषों, गंदगी आदि से बढ़ते ढांचे को साफ करें।
2. आंखों के बोल्ट के साथ स्लीव ड्राइव उठाएं।
3. बिना किसी शर्त के स्लीव ड्राइव लगाया जाएगा।
4. बोल्ट कस बलों के बीच विचलन से बचने के लिए निम्नलिखित प्रक्रिया का पालन किया जाएगा।
5. थ्रेड लॉक तरल को थ्रेड्स पर लागू करें।
6. पूरी तरह से फिटिंग भागों का अनुरोध करने वाले थ्रेड गैप पर थ्रेड लॉक तरल रखें।
7. बोल्ट क्रॉसवर्ड को प्री लोड करें।नीचे स्केच में सामान्य पैटर्न देखें कि बोल्ट को क्रॉसवर्ड सीक्वेंस में टॉर्क कैसे मिलता है।शुरुआत आंतरिक या बाहरी रिंग से करें।कसते हुए टोक़ के 30% तक सभी बोल्टों का क्रॉसवर्ड टोक़िंग करें।फिर कसकर टोक़ को 80% कसने वाले टोक़ में दोहराएं।अंत में कसने टोक़ के 100% करने के लिए टोक़ टोक़।
स्लीविंग ड्राइव के उचित आकार का चयन कैसे करें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का एक उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में एक महत्वपूर्ण भूमिका निभा रहा है।
उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. उत्पादन में आवश्यक टोक़।यदि आपके पास उस डेटा का स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, पैनलों का वजन और हमारे स्लीविंग ड्राइव पर बढ़ते ब्रैकेट।
3. पिछले 10 वर्षों में लोड आयाम और आपके क्षेत्र में सबसे बड़ी हवा जो गणना करने के लिए उपयोग की जाती है कि अगर हमने जो ड्राइव की सिफारिश की है वह बड़ी हवा आने पर अधिकतम लोड को सहन कर सकती है।
4. आउटपुट की गति जो आपको आवश्यक थी जो हमें आपके लिए उपयुक्त मोटर्स की सिफारिश करने में मदद करेगी।
5. अन्य चेतावनी जैसे बैकलैश, आईपी ग्रेड की मांग आदि
