उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | ZSDE3 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | 3 इंच | गियर अनुपात: | 31: 1 |
---|---|---|---|
दक्षता: | 40% | प्रकार: | दोहरी धुरी |
आवेदन: | सौर ट्रैकिंग प्रणाली | OEM सेवा: | उपलब्ध |
उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | 12 / 24vdc मोटर्स |
हाई लाइट: | सोलर ट्रैकर ड्राइव,स्लीविंग गियर |

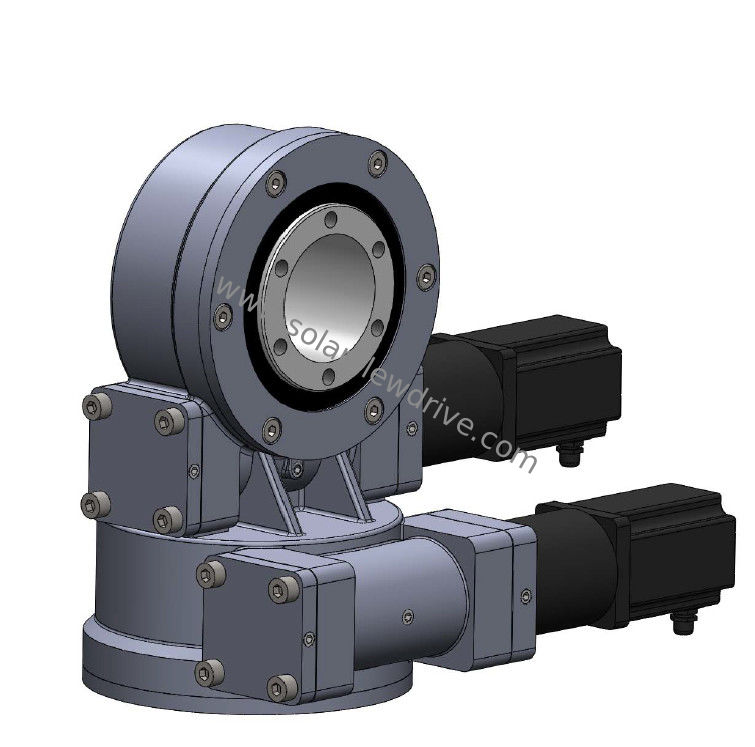

SDE3 डुअल एक्सिस सोलर स्लीव ड्राइव हाई टॉर्क सोलर ट्रैकर के लिए कम स्पीड के साथ
विवरण
वर्म गियर बॉक्स एक स्लीविंग रिंग, वर्म, कास्टिंग हाउसिंग, और असर और बोल्ट जैसे मानक घटकों आदि से बना होता है। स्लीविंग ड्राइव अधिक अक्षीय भार, रेडियल लोड और झुकाव पल को बनाए रखने में सक्षम होता है।टर्नटेबल या फ्रेम स्ज़िमिंग ड्राइव द्वारा संचालित अज़ीमुथ और ऊंचाई पर घूमता है।
जीरो बैकलैश स्लीविंग ड्राइव एक विशेष स्लीविंग ड्राइव है जिसके गियर और वर्म में एक परफेक्ट जाली होती है और इसमें स्नेहन और ऑपरेटिंग हीटिंग के उचित अंतराल भी होते हैं।
ZSDE श्रृंखला के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (डिग्री) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.03 | हाँ | 27kg |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.03 | हाँ | 36kg |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.03 | हाँ | 58 किग्रा |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.03 | हाँ | 94 किग्रा |
एसडीई सीरीज के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
अनुप्रयोग
विशिष्ट अनुप्रयोगों में केंद्रित सौर ऊर्जा जैसे कि हेलियोस्टैट, परवलयिक गर्त, फ्रेस्नेल, केंद्रित पीवी, उपग्रह और रडार व्यंजन, रोबोट प्रणाली आदि शामिल हैं।
क्यू एंड ए
1. मैं कैसे चुन सकते हैं?
कृपया पहिए के व्यास, चौड़ाई, वोल्टेज, शक्ति और आवश्यक मोटरों की नो-लोड गति निर्दिष्ट करें।
2. क्या मैं पहले से गुणवत्ता और बाजार का परीक्षण करने के लिए नमूने ले सकता हूं?
ज़रूर, हमारी गुणवत्ता और सेवा का परीक्षण करने के लिए नमूने लेने के लिए आपका स्वागत है।
3. नमूने के लिए कुल लागत क्या है?
कुल नमूना लागत = नमूना लागत + भाड़ा
उपयुक्त गियर मोटर्स चुनने के बाद हम आपको सबसे अच्छी शिपिंग लागत देंगे
4. आप नमूने कैसे जहाज करते हैं?
नमूना मात्रा को ध्यान में रखते हुए बड़ा नहीं है, हम ईएमएस, टीएनटी या फेडेक्स द्वारा जहाज के नमूनों का समर्थन करते हैं
5. अपने न्यूनतम आदेश मात्रा क्या है?
नमूनों की पुष्टि के बाद 10 सेट
6. अपने प्रसव के समय क्या है?
मानक नमूने के लिए: 7 दिनों के भीतर;बैच के आदेश के लिए: 25 दिनों के भीतर।
