| Brand Name: | HangTuo |
| Model Number: | SDE7 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

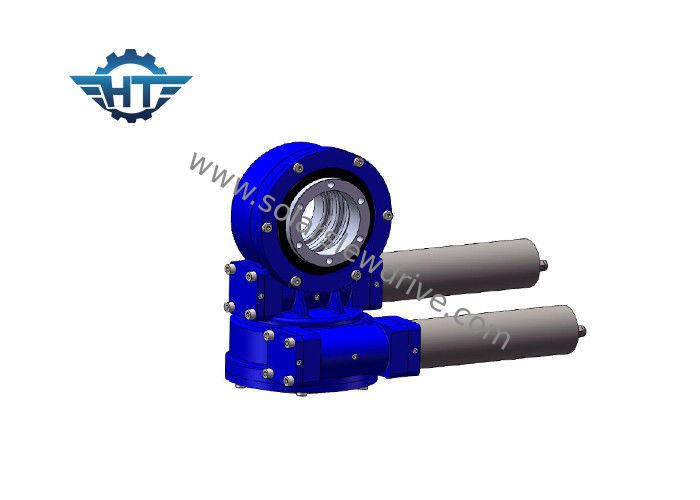

पीवी ट्रैकिंग सिस्टम के लिए आईपी 66 और 0.1 डिग्री बैकलैश के साथ डुअल एक्सिस S77 सोलर स्लीव ड्राइव
विवरण
उत्पत्ति का स्थान: चीन (मुख्यभूमि)
· ब्रांड नाम: Hangtuo
· मॉडल संख्या: दोहरी अक्ष स्लीपिंग ड्राइव
· प्रकार: slew ड्राइव, दोहरी अक्ष slewing ड्राइव
· उत्पाद का नाम: हेलियोस्टैट दोहरी अक्ष स्लीविंग ड्राइव
· आवेदन: हेलीओस्टेट टॉवर सौर स्टेशन
· मोटर: डीसी या एसी या अन्य
· आकार: 3-21 इंच
· कार्य जीवन: 30 वर्ष
· वारंटी: 36 महीने
· संरक्षण वर्ग: IP55 / IP66
· OEM: स्वीकार किए जाते हैं
रंग: अनुरोध के रूप में
Hangtuo Slewing Drive एक पेशेवर स्लीविंग ड्राइव अनुसंधान और विकास निर्माता है, जो व्यापक रूप से नई ऊर्जा (एकल और दोहरी धुरी PV / CPV / CSP सौर ट्रैकिंग प्रणाली, पवन ऊर्जा), इंजीनियरिंग मशीनरी (फुटपाथ निर्माण मशीनरी, बंदरगाह सुविधाओं और खनन क्षेत्र) पर लागू होती है ), उपग्रह रिसीवर और अन्य क्षेत्र।
लगातार अद्यतन किए गए नए प्रोडक्शंस के विकास में, हमारे स्लीविंग ड्राइव को स्लीविंग रिंग और ऑवरग्लास वर्म शाफ्ट के साथ डिज़ाइन किया गया है, जो पारंपरिक पॉइंट कॉन्टैक्ट से सरफेस कॉन्टैक्ट तक है, जिसमें असरदार रेडियल के लिए मजबूत आउटपुट टॉर्क, स्मूथ रोटेशन और वेयर-वेज़िंग का लाभ है। और अक्षीय भार और झुकाव पल टोक़।
हमारी कंपनी में प्रोडक्शंस के मॉडल 3 '' से 25 '' (रेसवे व्यास) के हैं। स्लीविंग ड्राइव को नई ऊर्जा और इंजीनियरिंग मशीनरी एप्लिकेशन के लिए विशेष आवश्यकता को पूरा करने के लिए अनुकूलित किया जा सकता है। हमारे उत्पादन को विदेशों में ग्राहकों द्वारा चुना जा रहा है। और विश्वसनीय गुणवत्ता और प्रतिष्ठा के साथ घर।
विशेषताएं
1. मजबूत पलटनेवाला पल के आधार पर slewing अंगूठी है
2. वर्मिंग वर्म ड्राइव को अपनाएं
3. मल्टी टूथ संपर्क का उपयोग करने के लिए बड़ा भार ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
एसडीई स्लीपिंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
टिप्पणी: उपरोक्त आयामों और मापदंडों को अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किया जा सकता है, कृपया हमारी बिक्री चित्र देखें।
