उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE5 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | 5 इंच | गियर अनुपात: | 37: 1 |
---|---|---|---|
दक्षता: | 40% | प्रकार: | क्षैतिज श्रृंखला |
आवेदन: | सौर ऊर्जा | OEM सेवा: | उपलब्ध |
उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | 24 वोल्टेज गियर मोटर |
हाई लाइट: | हाइड्रोलिक स्लीव मोटर,सोलर ट्रैकर ड्राइव |

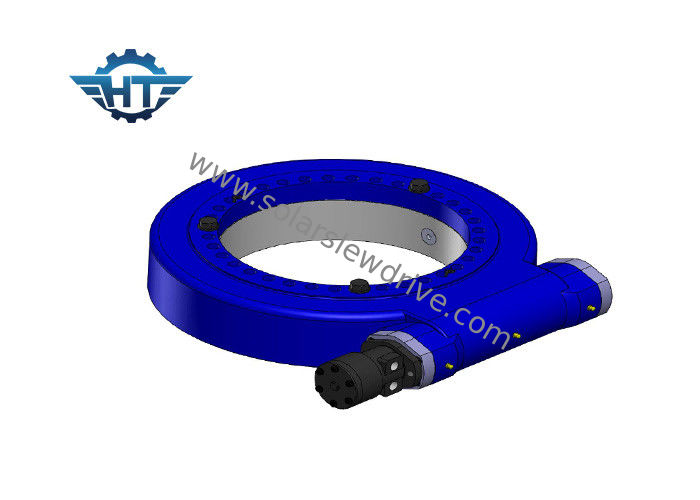

सोलर ट्रैकिंग सिस्टम के लिए हाई टॉर्क Se5 सोलर स्लीव ड्राइव सी सर्टिफाइड सेल्फ-लॉकिंग
विवरण
एक स्लीव वर्म ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग रिंग, घर, आधार और कृमि शामिल हैं। यह इकाई एक आस्तीन वाली अंगूठी और एक कीड़ा के फायदे को एक इकाई में लाती है।
यह उन अनुप्रयोगों के लिए उपयुक्त है जो एक निरंतर या आंदोलन के साथ धीमी गति से रोटेशन की मांग करते हैं जो संयुक्त भार को संभालने में सक्षम हैं। उत्पाद एक इलेक्ट्रिक या हाइड्रोलिक मोटर के साथ-साथ उपकरणों के लिए एक पूरे सिस्टम को युग्मित करने के लिए मानक आयामों के साथ है।
इसकी कॉम्पैक्टनेस, उच्च कठोरता और अन्य उल्लिखित फायदों के कारण, वर्म ड्राइव सिस्टम का उपयोग विभिन्न उपकरणों में किया जाता है जैसे मोबाइल असेंबली प्लेटफॉर्म, सैटेलाइट सिस्टम, ढुलाई वाहनों पर हाइड्रोलिक लोडिंग क्रेन, छोटे समुद्री क्रेन, विस्तार योग्य घूर्णन सीढ़ी, बड़ी पहिया इकाइयों में समुद्री पोर्टल ट्रांसपोर्टर्स।
लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है; यह निर्माता द्वारा कारखाने से पहले ही निर्धारित किया गया है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत अंतरिक्ष उपयोग
6. गियर स्व-लॉकिंग है; इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
एसई स्लीविंग ड्राइव्स का तकनीकी डाटा
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
