उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | एसई |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
प्रकार: | संलग्न | सामग्री: | 42CRMN या 50Mn |
---|---|---|---|
रंग: | अनुरोध के रूप में | effciency: | 40% |
आदर्श: | एसई सिंगल एक्सिस | अनुपात: | 30: 1-125: 1 |
आई पी ग्रेड: | IP66 | आवेदन: | सौर ट्रैकर्स |
हाई लाइट: | worm gear slewing ring,कृमि गियर मोटर |

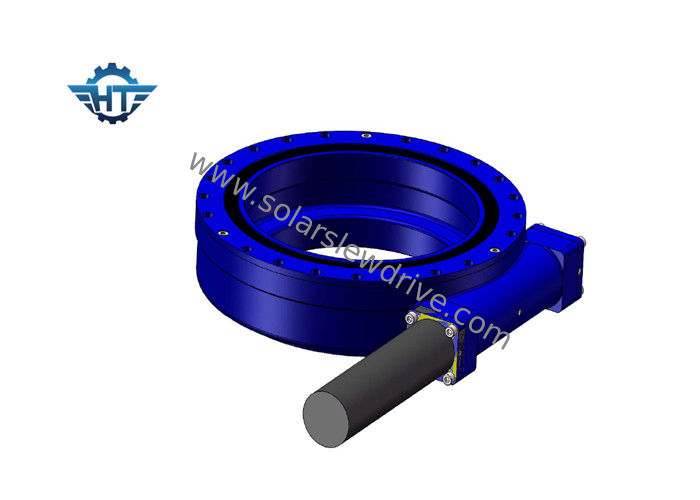

CE प्रमाणित एसई सिंगल एक्सिस वर्म गियर स्लीव ड्राइव सोलर ट्रैकर्स के लिए संलग्न आवास के साथ
विवरण
स्लीव ड्राइव एक नए प्रकार के स्लीव उत्पाद हैं, जो अधिक स्थान को माउंट करने और सहेजने में आसान हैं।
स्लीव ड्राइव में कृमि, स्लीव रिंग, होज़िंग, मोटर आदि होते हैं। मूल भाग स्लीव बेयरिंग है, इसलिए स्लीव ड्राइव एक ही समय में अक्षीय, रेडियल लोडिंग और टाइटिंग पल भी सहन कर सकता है।
लाभ
1. कॉम्पैक्ट डिजाइन और अंतरिक्ष की बचत स्थापना।
2. मॉड्यूलर निर्माण बहुत जल्दी संशोधनों की अनुमति देता है।
3. अधिकतम भार क्षमता।
4. आसान मौजूदा अनुप्रयोगों में एकीकृत करने के लिए।
5. लंबी उम्र।
6. लगभग मुफ्त रखरखाव।
7. विशेष डिजाइन उपलब्ध हैं।
एसई सीरीज के प्रदर्शन पैरामीटर
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | एनएम | केएन | केएन | हद | हाँ | किलोग्राम | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
9 " | 61: 1 | 4300 | 49,900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
12 " | 78: 1 | 5600 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
17 " | 102: 1 | 9460 | 203,000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
25 " | 150: 1 | 21450 | 346,000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
