| Brand Name: | HangTuo |
| Model Number: | SDE5 " |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

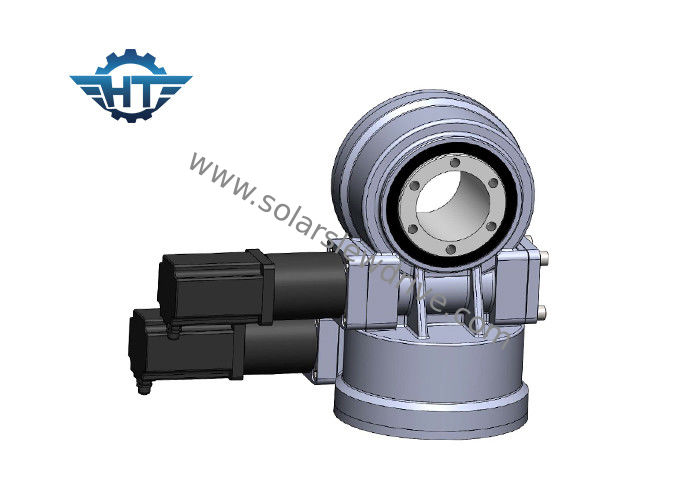

दोहरी एक्सिस सौर ट्रैकिंग प्रणाली और उपग्रह के लिए संलग्न आवास 5 इंच की वर्म गियर स्लीविंग ड्राइव
विवरण
स्लीव ड्राइव स्लीव बियरिंग का उन्नत उत्पाद है, जो आमतौर पर वर्म, टर्बो-टाइप स्लीव बेयरिंग, आवास और बिजली संसाधन से बना होता है।आवास जो उच्च गुणवत्ता वाले कास्ट स्टील का उपयोग करते हैं उनके पास बहुत अधिक ताकत होती है, कृमि गियर 42CrMo और चमक आयन नाइट्राइडिंग का उपयोग करता है, इसके पहनने की प्रतिरोध क्षमता अधिक होती है, घरेलू पारंपरिक गैस नाइट्राइडिंग 50Mn सामग्री और अन्य घरेलू लिफाफे की तुलना में लंबे समय तक कठोरता और मजबूत होती है। कीड़ा।
उत्पादन तकनीकी डाटा
मॉडल: SDE7
उत्पत्ति के प्लेस: Changzhou, चीन
ब्रांड: HT
टाइप करें: संलग्न
सामग्री: 42CrMo, 50Mn
आउटपुट टॉर्क: 800N.m.
झुका हुआ पल टोक़: 6000 एनएम
होल्डिंग टोक़: 9200 एनएम
स्थैतिक अक्षीय रेटिंग: 133 के.एन.
स्टेटिक रेडियल रेटिंग: 53 के.एन.
डायनेमिक अक्षीय रेटिंग: 32 KN
डायनामिक रेडियल रेटिंग: 28KN
गियर अनुपात: 57: 1
क्षमता: 40%
हैंगटुओ की नींद उड़ाने वाली ड्राइवआवास से बना है, कुछ पूरा स्पेयर पार्ट्स के साथ असर, सील, आवरण कृमि।हम स्लीविंग ड्राइव के लिए उपयोग की जाने वाली इलेक्ट्रॉनिक मोटर और हाइड्रोलिक मोटर का उत्पादन भी कर सकते हैं, जो क्लॉकवाइज दिशा और काउंटर क्लॉकवाइज दिशा रोटेशन के लिए आगे बढ़ सकती है।
लाभ
1. मजबूत पलटनेवाला पल के आधार पर slewing अंगूठी
2. अपनाने वर्म ड्राइव
3. मल्टी टूथ संपर्क का उपयोग करने के लिए बड़ा भार ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
एसडीई श्रृंखला का प्रदर्शन चार्ट
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
टिप्पणी: उपरोक्त आयाम और पैरामीटर अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किए जा सकते हैं, कृपया हमारी बिक्री चित्र देखें।
वर्गीकरण और चित्र
आमतौर पर एकल अक्ष प्रकार होता है;दोहरी अक्ष प्रकार, ऊर्ध्वाधर प्रकार और दोहरे कीड़ा प्रकार 3 से 25 इंच, विस्तार के लिए pls हमसे संपर्क करें बिक्री आरेखण के लिए।
