उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE3 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 120~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | VE3 " |
---|---|---|---|
गियर अनुपात: | 31: 1 | दक्षता: | 40% |
रंग: | RAL 9006 या अनुरोध के अनुसार | आवेदन: | सौर ट्रैकिंग सिस्टम |
उत्पत्ति के प्लेस: | चांगझौ, चीन | चालक: | 24VDC मोटर |
गारंटी: | ५ ~ १० साल | प्रमाणपत्र: | ISO9001, सीई |
स्थापना वेबसाइट: | खुला मैदान, सपाट छत | फ़ीचर: | सुरक्षित, त्वरित स्थापना, लंबे जीवन |
हाई लाइट: | वर्म ड्राइव गियरबॉक्स,वर्म गियर स्लीविंग रिंग |

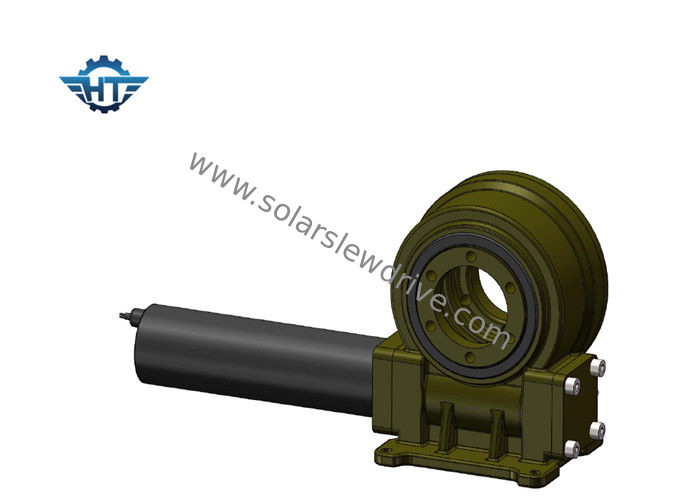

सिंगल इंच सोलर ट्रैकिंग सिस्टम के लिए 24VDC गियर मोटर के साथ 3 इंच सिंगल एक्सिस स्मॉल स्लीव ड्राइव
स्लीविंग ड्राइव एक नए प्रकार का स्लीविंग उत्पाद है, जिसे आमतौर पर स्लीविंग रिंग कहा जाता है, जो आमतौर पर वर्म, स्लीविंग रिंग, हाउसिंग, मोटर और अन्य घटकों से बना होता है। चूंकि मुख्य घटक बीयरिंगों को चिकना कर रहे हैं, वे एक साथ अक्षीय बलों, रेडियल बलों और पलटने का सामना कर सकते हैं। पारंपरिक रोटरी उत्पादों की तुलना में, नए स्लीविंग ड्राइव में आसान इंस्टॉलेशन, आसान रखरखाव और इंस्टॉलेशन स्पेस का एक बड़ा हिस्सा है।
VE श्रृंखला के प्रदर्शन पैरामीटर
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 13 |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 18 |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 28 |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35 |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 51 |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 78 |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 185 |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 244 |
अनुशंसित स्लीविंग ड्राइव
संलग्न आवास स्लीविंग ड्राइव | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
सटीक संलग्न आवास स्लीविंग ड्राइव | ZE3 | ZE5 | ZE7 | ZE9 | ||||
वर्म गियर स्लीविंग ड्राइव | WE1 | WE3 | WE5 | we7 | WE9 | |||
ड्यूल एक्सिस स्लीपिंग ड्राइव | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
वर्टिकल संलग्न स्लीविंग ड्राइव | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
डीसी यंत्र
1. आउटपुट शाफ्ट के लिए दोहरी सहायक संरचना को अपनाएं ताकि गियरबॉक्स का अधिकतम टोक़ बहुत बढ़ जाए।
2. सन व्हील और प्लैनेटरी व्हील स्पलाइन द्वारा जुड़े होते हैं जो गियरबॉक्स के अधिकतम टॉर्क को बढ़ाते हैं और जीवन को लंबा करते हैं।
3. हम इनपुट चरण पर पेचदार गियर का उपयोग करते हैं जो उच्च गति में शोर कम एनएफ को सुचारू रूप से चलाते हैं। आंतरिक गियर की अंगूठी को अलग किया जाता है ताकि हम अधिक अनुपात बना सकें और डिजाइन लचीला हो। गियरबॉक्स और मोटर अक्षीय में पेंच द्वारा एक सीम फिक्स द्वारा स्थित हैं जो मिलान परिशुद्धता को बढ़ाते हैं और शोर को कम करते हैं।
4. हम ग्रहीय व्हील के अंदर रोलिंग पिन होल्डर का उपयोग करते हैं। हम पीसने के बजाय रोलिंग पिन पीस का उपयोग करते हैं ताकि गियरबॉक्स का जीवन बहुत लंबा हो।
5. डबल समर्थन संरचना; ग्रहों के गियर के आंतरिक बोर पर आंतरिक पीस 0.003 मिमी से कम आंतरिक बोर गोलाई बनाता है, फिसलने के बजाय रोलिंग द्वारा; HRC60 गियर सतह सटीक स्क्रैपिंग; इन सभी टेक्नोलाॅजी को अपनाने से सुपर शांत और स्थिर संचालन और 10000 घंटे से अधिक का लंबा जीवन समय सुनिश्चित होता है।
