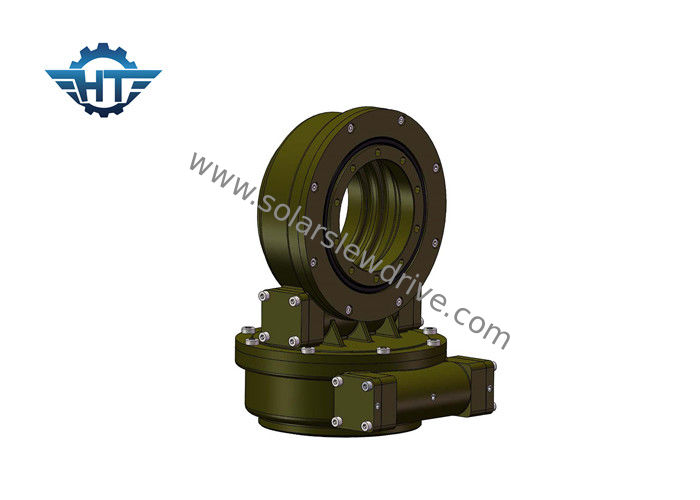

सोलर ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक 24v डीसी मोटर के साथ 7 इंच ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स

सोलर ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक 24v डीसी मोटर के साथ 7 इंच ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स

  • सोलर ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक 24v डीसी मोटर के साथ 7 इंच ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स
  • सोलर ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक 24v डीसी मोटर के साथ 7 इंच ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स
सोलर ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक 24v डीसी मोटर के साथ 7 इंच ड्यूल एक्सिस स्लीव ड्राइव गियरबॉक्स
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE7 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 280~504 / pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो, क्यूटी आदर्श: SDE7 "
गियर अनुपात: 57: 1 आउटपुट टोक़ रेटेड: 2000 एनएम
टोर्क पकड़ना: 13500 एनएम झुका हुआ टोक़: 7500 एनएम
दक्षता: 40% मानक रंग: RAL 9006
अक्षीय भार: 34 केएन रेडियल लोड: 58 केएन
हाई लाइट:

हाइड्रोलिक स्लीव मोटर

,

स्लीविंग गियर

सोलर ट्रैकिंग सिस्टम के लिए 24V डीसी मोटर के साथ एसडीई सीरीज ड्यूल एक्सिस इलेक्ट्रिक स्लीव ड्राइव

परिचय

दोहरी अक्ष स्लीविंग ड्राइव उन स्थितियों के लिए एकदम सही हैं, जिन्हें लंबवत और क्षैतिज रूप से दोनों को घुमाने की आवश्यकता होती है। विशिष्ट अनुप्रयोगों में दोहरी अक्ष सौर ट्रैकर्स, उपग्रह और रडार व्यंजन, मशीनें शामिल हैं, जिन्हें दोनों दिशाओं में 360 डिग्री घूमने की आवश्यकता होती है।


विशेषताएं

1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
अंदर कीड़ा निकालने वाला कीड़ा
उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
स्वयं ताला समारोह

एसडीई का प्रदर्शन चार्ट

आदर्श अनुपात रेटेड उत्पादन टोक़ (एनएम) झुका हुआ टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (kN) रेडियल लोड (kN) दक्षता

शुद्धता

(°)

स्व ताला वजन (किग्रा)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 हाँ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 हाँ 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 हाँ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 हाँ 92
12 " 78: 1 5800 25000 40,560 77 190 40% ≤0.1 हाँ 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 हाँ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 हाँ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 हाँ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 हाँ 705


इलेक्ट्रिक गियर मोटर

मोटर डेटा ग्रहों का डेटा
रेटेड वोल्टेज 24VDC अनुपात 398: 1
मूल्यांकन वर्तमान 1.3a आउटपुट टोक़ 43Nm
निर्धारित गति 800RPM आउटपुट स्पीड 2Rpm
संरक्षित स्तर IP55 / 65/66 शोर <60db



की पैरामीटर्स की शब्दावली

टिल्टिंग मोमेंट टॉर्क : टॉर्क लोड की स्थिति और स्लीविंग बियरिंग के केंद्र के बीच की दूरी से गुणा होने वाला भार है। अगर लोड और दूरी से उत्पन्न qorque रेटेड झुकाव वाले पल टोक़ से अधिक है, तो स्लीविंग ड्राइव को पलट दिया जाएगा।
रेडियल लोड: वेटिंग असर की धुरी को लंबवत लोड करें
अक्षीय भार: भारोत्तोलन के धुरी के समानांतर लोड
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूमती है, और पार्ट्स क्षतिग्रस्त नहीं होते हैं, तो प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
स्व-लॉकिंग: केवल जब लोड किया जाता है, तो स्लीविंग ड्राइव को घुमाए जाने में सक्षम नहीं होता है और इस प्रकार सेल्फ-लॉकिंग कहा जाता है।

अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
