| Brand Name: | HangTuo |
| Model Number: | SDE7 " |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 398~456/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

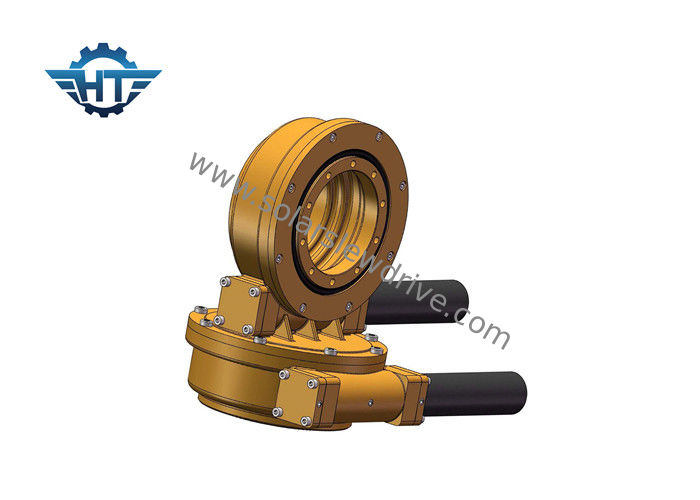

टॉवर मिरर केंद्रित सौर ऊर्जा के लिए IP66 लिफाफा आवरग्लास वर्म गियर ड्यूल एक्सिस ड्राइव
विवरण
टॉवर थर्मल पावर जेनरेशन सिद्धांत
अवशोषित सूरज की रोशनी टॉवर के शीर्ष पर केंद्रित होती है, और एक संकेंद्रित सौर ऊर्जा उत्पादन तकनीक जो बिजली उत्पन्न करने के लिए हीट ट्रांसफर वर्किंग माध्यम को गर्म करती है, उसे पाइप लाइन ट्रांसमिशन सिस्टम की आवश्यकता नहीं होती है, हीट लॉस को कम करता है, उच्च सिस्टम दक्षता होती है, और भंडारण के लिए सुविधाजनक होता है। गर्मी। टॉवर का काम करने वाला माध्यम हवा, पानी या जल वाष्प, पिघला हुआ नमक और जैसा हो सकता है।
टॉवर सीएसपी में स्लीव ड्राइव एप्लाइड
| उत्पाद का नाम | एसडीई 7 स्लीविंग ड्राइव 43Nm 24Vdc गियर मोटर्स के साथ |
| आउटपुट टोक़ | 980 एनएम; 723 फीट। एलबीएस |
| अधिकतम उत्पादन टोक़ | 1938 एनएम; 1429 फीट। एलबीएस |
| झुका हुआ पल | 7000 एनएम; 5163 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम; 9736 फीट। एलबीएस |
| स्थैतिक अक्षीय रेटिंग | 133.20 केएन; 29943 एल.बी. |
| स्थैतिक रेडियल रेटिंग | 53 kN; 11977 एलबी |
| गतिशील अक्षीय रेटिंग | 31.90 केएन; 7171 एलबी |
| गतिशील रेडियल रेटिंग | 27.91 केएन; 6274 एलबी |
| मोटर विकल्प | 380V / 220V एसी मोटर; स्टेपर मोटर ; Brushless मोटर |
| उत्पाद शैली | दोहरी अक्ष; एकल अक्ष; सीपीवी / HCPV; सौर डिश; पैराबोलिक; सोलर टॉवर |
| आवेदन की सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनिंग |
स्लीविंग ड्राइव एक ही गियरबॉक्स से लोड-होल्डिंग और घूर्णी टोक़ दोनों की आवश्यकता वाली स्थितियों के लिए एकदम सही हैं। विशिष्ट अनुप्रयोगों में सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर डेरिक और ऑटोमोटिव लिफ्ट शामिल हैं।
प्रदर्शन तालिका
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 21kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 54 किग्रा |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 157 किग्रा |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 682 किग्रा |
विशेषताएं
1. सोलर ट्रैकिंग सिस्टम की सेफ्टी को बेहतर बनाने के लिए हाई बैकहोल्डिंग टॉर्क
२ । अंदर कीड़ा निकालने वाला कीड़ा
३ । उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
४ । स्वयं ताला समारोह
Applicatons
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
