उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 398~456/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | SDE7 " |
---|---|---|---|
नाम: | ड्यूल एक्सिस स्लीव ड्राइव | आउटपुट टोक़ रेटेड: | 2000 एनएम |
टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
दक्षता: | 40% | मानक रंग: | RAL 9006 |
हाई लाइट: | slewing रिंग ड्राइव,वर्म ड्राइव मोटर |

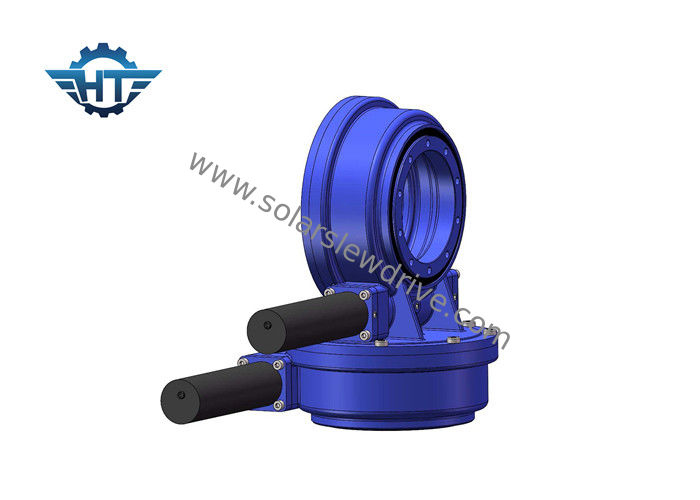

घंटाघर कृमि IP66 दोहरी अक्ष नींद सौर थर्मल पावर और परवलयिक दर्पण के लिए ड्राइव
विवरण
सामान्य रूप से चढ़ने वाले थर्मल सिस्टम के चार प्रकार होते हैं:
सामान्य तौर पर, सौर तापीय विद्युत उत्पादन में निम्नलिखित चार प्रकार होते हैं: गर्त, टॉवर, डिश (डिस्क), और फ्रेस्नेल।
गर्त
गर्त प्रकार सौर तापीय विद्युत उत्पादन प्रणाली को गर्त परवलयिक दर्पण सौर तापीय विद्युत उत्पादन प्रणाली कहा जाता है। गर्त प्रकार के परवलयिक सांद्रण कलेक्टरों को श्रृंखला और समानांतर में व्यवस्थित किया जाता है, जो काम के माध्यम को गर्म करता है, सुपरहिट भाप पैदा करता है, और बिजली उत्पन्न करने के लिए स्टीम टर्बाइन जनरेटर सेट करता है।
मीनार
1973 में, दुनिया भर में तेल संकट के प्रकोप ने सौर प्रौद्योगिकी के अनुसंधान और विकास को प्रेरित किया। सौर कोशिकाओं की तुलना में, कीमत अधिक है और दक्षता कम है। सौर ताप विद्युत उत्पादन की दक्षता अपेक्षाकृत अधिक है और प्रौद्योगिकी अपेक्षाकृत परिपक्व है।
थाली
डिस्क प्रकार (जिसे डिश के रूप में भी जाना जाता है) सौर तापीय विद्युत उत्पादन प्रणाली दुनिया की पहली सौर ऊर्जा प्रणाली है। यह कई दर्पणों से बना एक परवलयिक दर्पण से बना है। यह Paraboloid का ध्यान केंद्रित करता है और रिसीवर में हीट ट्रांसफर माध्यम गर्म होता है। लगभग 750 ℃ पर बिजली उत्पन्न करने के लिए इंजन चलाएं।
Fresnel
कामकाजी सिद्धांत ट्रफ प्रकार के फोटोथर्मल विद्युत उत्पादन के समान है, सिवाय इसके कि दर्पण के बजाय फ्रेसेल संरचना कंडेनसर का उपयोग किया जाता है। यह इसे अपेक्षाकृत सस्ता बनाता है, लेकिन दक्षता इसी प्रकार कम हो जाती है।
क्योंकि इस तरह की प्रणाली में केवल कुछ ही बार ध्यान केंद्रित किया जाता है, गर्म पानी की वाष्प की गुणवत्ता अधिक नहीं होती है, जिससे कि पूरे सिस्टम की वार्षिक बिजली उत्पादन क्षमता केवल 10% तक पहुंच सकती है; लेकिन सिस्टम की सरल संरचना और भाप उत्पन्न करने के लिए गर्मी-स्थानांतरण माध्यम के प्रत्यक्ष उपयोग के कारण, इसके निर्माण और रखरखाव की लागत भी अपेक्षाकृत कम है।
टॉवर सीएसपी में स्लीव ड्राइव एप्लाइड
उत्पाद का नाम | एसडीई 7 स्लीविंग ड्राइव 43Nm 24Vdc गियर मोटर्स के साथ |
आउटपुट टोक़ | 980 एनएम; 723 फीट। एलबीएस |
अधिकतम उत्पादन टोक़ | 1938 एनएम; 1429 फीट। एलबीएस |
झुका हुआ पल | 7000 एनएम; 5163 फीट। एलबीएस |
टोर्क पकड़ना | 13200 एनएम; 9736 फीट। एलबीएस |
स्थैतिक अक्षीय रेटिंग | 133.20 केएन; 29943 एल.बी. |
स्थैतिक रेडियल रेटिंग | 53 kN; 11977 एलबी |
गतिशील अक्षीय रेटिंग | 31.90 केएन; 7171 एलबी |
गतिशील रेडियल रेटिंग | 27.91 केएन; 6274 एलबी |
मोटर विकल्प | 380V / 220V एसी मोटर; स्टेपर मोटर ; Brushless मोटर |
उत्पाद शैली | दोहरी अक्ष; एकल अक्ष; सीपीवी / HCPV; सौर डिश; पैराबोलिक; सोलर टॉवर |
आवेदन की सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनिंग |
प्रदर्शन तालिका
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 54 किग्रा |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 157 किग्रा |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 682 किग्रा |
विशेषताएं
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
२ । अंदर कीड़ा निकालने वाला कीड़ा
३ । उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
४ । स्वयं ताला समारोह
Applicatons
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
