अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE7 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 398~456/ pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| आदर्श: | SDE7 " | गियर अनुपात: | 57: 1 |
|---|---|---|---|
| आउटपुट टोक़: | 2000 एनएम | टोर्क पकड़ना: | 13200 एनएम |
| झुका हुआ टोक़: | 7500 एनएम | दक्षता: | 40% |
| रंग: | सिवर ग्रे | वजन: | 56 किग्रा |
| हाई लाइट: | slewing रिंग ड्राइव,वर्म ड्राइव मोटर |
||

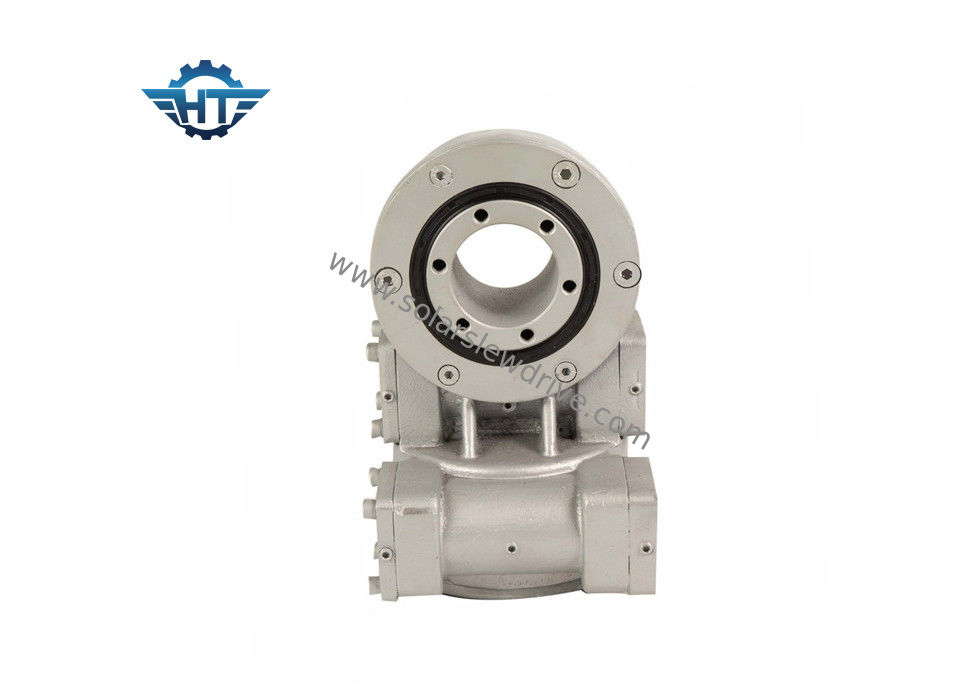

वर्म गियर ड्यूल एक्सिस स्लीव ड्राइव विथ गुड टूथ कॉन्टैक्ट और सोलर ट्रैकर के लिए 24V मोटर
विवरण
ड्यूल-एक्सिस स्लीविंग ड्राइव के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर हैं, जैसे कि हेलियोस्टैट्स और कॉन्सेंट्रेटेड फोटोवोल्टाइक (सीपीवी), और सैटेलाइट या रडार डिश। अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
सोलर ट्रैकर डुअल एक्सिस स्लीव ड्राइव, ड्यूल एक्सिस सोलर ट्रैकिंग एप्लिकेशन में सही समाधान है।
ड्यूल एक्सिस स्लीव ड्राइव में स्लीव ड्राइव के साथ तीन प्रकार के समाधान हैं:
सामान्य तौर पर, आसान ब्रैकेट संरचना के लिए, sde slew ड्राइव सही समाधान होगा, लेकिन अन्य दो भी बहुत लोकप्रिय हैं।
पीवी में स्लीव ड्राइव एप्लाइड
| उत्पाद का नाम | एसडीई 7 स्लीविंग ड्राइव |
| आउटपुट टोक़ | 980 एनएम; 723 फीट। एलबीएस |
| अधिकतम उत्पादन टोक़ | 1938 एनएम; 1429 फीट। एलबीएस |
| झुका हुआ पल | 7000 एनएम; 5163 फीट। एलबीएस |
| टोर्क पकड़ना | 13200 एनएम; 9736 फीट। एलबीएस |
| स्थैतिक अक्षीय रेटिंग | 133.20 केएन; 29943 एल.बी. |
| स्थैतिक रेडियल रेटिंग | 53 kN; 11977 एलबी |
| गतिशील अक्षीय रेटिंग | 31.90 केएन; 7171 एलबी |
| गतिशील रेडियल रेटिंग | 27.91 केएन; 6274 एलबी |
| मोटर विकल्प | 12V / 24V मोटर; स्टेपर मोटर ; Brushless मोटर |
| उत्पाद शैली | दोहरी अक्ष; एकल अक्ष; सीपीवी / HCPV; सौर डिश; पैराबोलिक; सोलर टॉवर |
| आवेदन की सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनरी |
| सौर प्रणाली वर्ग मीटर | 30 ㎡ |
एसडीई श्रृंखला की प्रदर्शन तालिका
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 |
विशेषताएं
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टॉर्क
२ । अंदर कीड़ा निकालने वाला कीड़ा
३ । उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
४ । स्वयं ताला समारोह
Applicatons
