उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE9 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100-1600/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
आदर्श: | SE9 | गियर अनुपात: | 57: 1 |
---|---|---|---|
आवेदन: | विनिर्माण उपकरण | नाम: | हाइड्रोलिक स्लीव ड्राइव |
चालक: | हाइड्रोलिक मोटर | गारंटी: | ५ ~ १० साल |
प्रमाणपत्र: | ISO9001, सीई | स्थापना: | क्षैतिज |
हाई लाइट: | solar tracker drive,slewing gear |

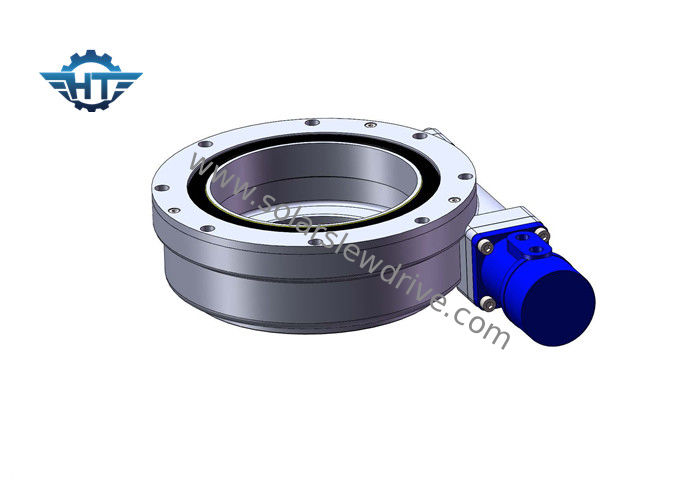

निर्माण मशीनरी के लिए उच्च टोक़ के साथ IP66 हाइड्रोलिक स्लीविंग रिंग असर
विवरण
बढ़ते कोणों की कोई सीमा नहीं है और एसई श्रृंखला स्लीपिंग रिंग बेयरिंग ड्राइव की स्थिति है। इसे क्षैतिज, लंबवत और झुकाव पर रखा जा सकता है। संलग्न स्लीविंग रिंग बेयरिंग ड्राइव संलग्न आवास, स्लीपिंग बेयरिंग, वर्म शाफ्ट और अन्य भागों के इकट्ठे होते हैं। उपयोगकर्ता इलेक्ट्रिक मोटर्स या हाइड्रोलिक मोटर्स को ड्राइविंग पावर के रूप में चुन सकते हैं। यह 360 डिग्री आगे या रिवर्स घूर्णन कर सकता है। स्लीविंग रिंग बेयरिंग ड्राइव कॉम्पैक्ट डिज़ाइन है और अन्य प्रकार के ड्राइविंग डेविस के साथ तुलना में माउंट करना और आसान रखरखाव करना भी आसान है।
एसई सीरीज की प्रदर्शन तालिका
आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
स्थापाना निर्देश
एसई श्रृंखला स्लीपिंग ड्राइव आमतौर पर क्षैतिज रूप से स्थापित होते हैं। और हम स्लीविंग ड्राइव के प्रदर्शन को देखते हुए क्षैतिज रूप से स्थापित करने की भी सलाह देते हैं।
अनुप्रयोगों
1. एसई श्रृंखला व्यापक रूप से निर्माण मशीनरी और सौर ऊर्जा उद्योगों में घूर्णन भागों में लागू होती है
2. एसई श्रृंखला अज़ीमुथ और ऊंचाई दिशाओं को चला सकती है
3. विभिन्न प्रकार के निर्माण मशीनरी में टर्नटेबल्स या क्रेन के घुमाव में
4. वेल्डिंग पोजिशनर्स जैसे औद्योगिक उपकरणों के भागों को घुमाना
