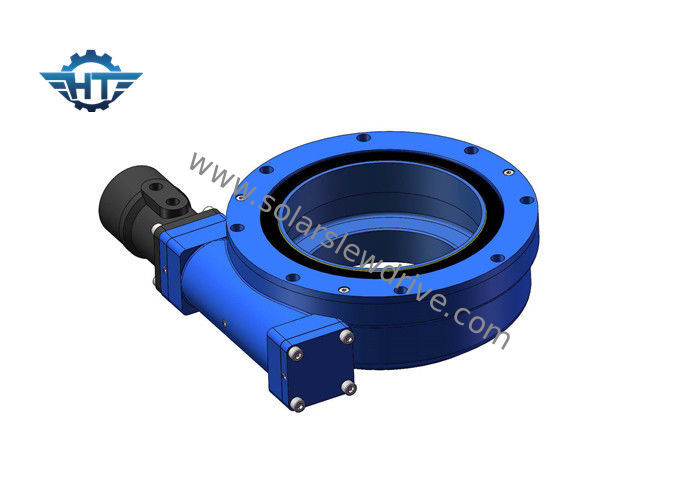

अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE14 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 330~360/ pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| मॉडल संख्या: | SE14 | टोर्क पकड़ना: | 54200 एनएम |
|---|---|---|---|
| झुका हुआ टोक़: | 68000 एनएम | आउटपुट टोक़: | 6550 एनएम |
| स्थिर अक्षीय भार: | 680 केएन | स्टेटिक रेडिकल लोड: | 230 केएन |
| कच्चे माल: | 50Mn, 42CrMo | वजन: | 63 किग्रा |
| प्रमुखता देना: | hydraulic slew motor,solar tracker drive |
||
उत्पाद वर्णन
मानक स्लीव ड्राइव एक खुले आवास के साथ लगे होते हैं जबकि एक खुला आवास भागों को एक अच्छी आईपी रेटिंग देने में विफल रहता है। हंग्टूओ के स्लीविंग ड्राइव संलग्न आवास के साथ हैं जो कि स्लीविंग ड्राइव को IP66 सुरक्षा प्रदान करता है। यह मदद करता है कि स्लीविंग ड्राइव को कठोर वातावरण में काम किया जा सकता है। हमारे स्लीविंग ड्राइव में सेल्फ लॉकिंग आवरग्लास वर्म शाफ्ट की सुविधा है। एक बार पावर स्रोत इनपुट तटस्थ पर लौटा दिया जाता है, वर्म शाफ्ट लोड को किसी भी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना स्थिति में लॉक कर देगा।
एसई सीरीज़ के परफॉर्मेस पैरामीटर्स
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
आवेदन
विशिष्ट अनुप्रयोगों में सौर ट्रैकर, पवन टरबाइन, उपग्रह एंटीना और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट्स, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर डेरिक, और ऑटोमोटिव लिफ्ट, रोबोट आदि शामिल हैं।
परिवहन, हैंडलिंग और भंडारण
केवल क्षैतिज स्थिति में परिवहन, प्रभावों से बचा जाना चाहिए।
स्लीव ड्राइव को संभालते समय वर्क ग्लव्स पहनें और सावधान रहें।
सुरक्षित उत्थापन, हैंडलिंग और प्लेसमेंट के लिए बोल्ट को ठीक करने के लिए स्लीव ड्राइव में रिंग्स के छेद का उपयोग करें।
केवल एक क्षैतिज स्थिति में और बंद कमरों में स्टोर करें, इसे गीला होने से दूर रखें, उजागर संभोग सतहों की सतह जंग संरक्षण बंद पैकेजिंग में लगभग 1 महीने तक रहता है। लंबी अवधि के भंडारण के लिए विशेष सुरक्षात्मक उपायों की आवश्यकता होती है।
अनपैक्ड स्लीव रिंग्स को ट्रांसपोर्ट करना
उपयुक्त लिफ्टिंग गियर का उपयोग करें / कभी भी उत्पाद को लंबवत रूप से न चलाएं
निम्नलिखित स्थितियों में अनपैक्ड स्लीव ड्राइव को लिफ्टिंग गियर के साथ ले जाया जा सकता है:
1. उठाने वाले गियर को यूनिट ट्रांसपोर्ट लोड के लिए उचित रूप से कॉन्फ़िगर किया जाना चाहिए।
2. रिंग बोल्ट को परिवहन इकाई के वजन के लिए उचित रूप से कॉन्फ़िगर किया जाना चाहिए।
3. स्लीव ड्राइव केवल अपने आप से ले जाया जाएगा।
4. कंपनी के भीतर परिवहन केवल क्षैतिज रूप से निष्पादित किया जाएगा।
