उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE9 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 248~380/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | VE9 | स्व ताला: | हाँ |
---|---|---|---|
प्रमाणपत्र: | ISO9001, CE | गारंटी: | ५ ~ १० साल |
सामग्री: | 50Mn, 42CrMo | आवेदन: | औद्योगिक |
रंग: | RAL6001 | सटीकता: | ≤0.1 |
हाई लाइट: | वर्म गियर स्लीविंग रिंग,वर्म गियर मोटर |

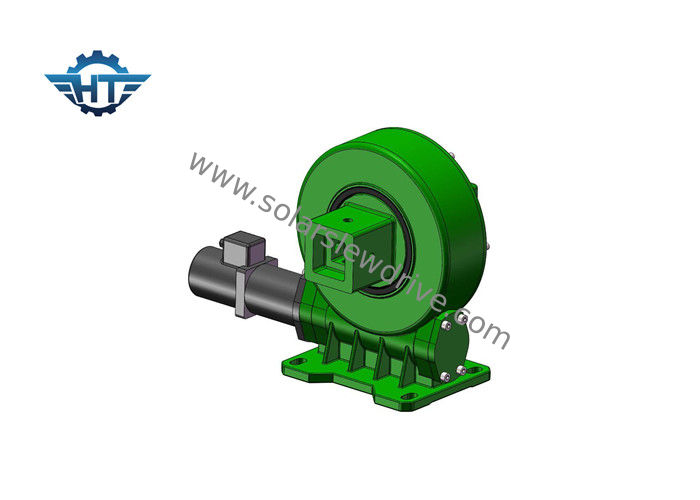

सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए 220VAC मोटर के साथ वर्टिकल सोलर स्लीव ड्राइव
उत्पाद वर्णन
वर्म गियर स्लीविंग ड्राइव एक पूर्ण-चक्र रोटरी कटौती संचरण तंत्र है जो ड्राइविंग पावर स्रोत के साथ एकीकृत है। उच्च परिशुद्धता बीयरिंगों का उपयोग ट्रांसमिशन अनुयायी और एक तंत्र लगाव भाग और एक सक्रिय भाग के रूप में किया जाता है और एक ड्राइविंग स्रोत स्लीविंग रिंग के आंतरिक और बाहरी रिंगों में से एक से जुड़ा होता है। अन्य रिंग को ट्रांसमिशन फॉलोअर और कनेक्टेड वर्किंग पार्ट के कनेक्टिंग बेस दोनों के रूप में माना जाता है, ताकि स्लीविंग बियरिंग में फुल-सर्कल रोटरी की एक विशेषता हो, ड्राइविंग पावर स्रोत और मुख्य ट्रांसमिशन कुशलता से कॉन्फ़िगर किए गए हों। भाग इसे एक सामान्य-उद्देश्य कटौती ट्रांसमिशन तंत्र बनाता है जो एक ही समय में रोटेशन, मंदी, और एक सरल संरचना और सुविधाजनक निर्माण और रखरखाव के कार्यों को एकीकृत करता है।
वीई सीरीज का प्रदर्शन
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
विशेषताएं
स्लीविंग ड्राइव असीमित परिधीय घुमाव और गति में कमी का एहसास कर सकता है, और बड़े अक्षीय बल, रेडियल बल और पलटने वाले बल का सामना कर सकता है। इसमें उच्च सटीकता, कॉम्पैक्ट संरचना और बड़ी वहन क्षमता के फायदे हैं।
अनुप्रयोग
स्लीविंग ड्राइव एप्लिकेशन आमतौर पर इस तरह के रूप में पाए जाते हैं: विंड टर्बाइन, हेवी लोड ट्रांसपोर्टर्स, सोलर ट्रैकर, हार्बर क्रेन, हाइड्रोलिक उपकरण, क्रेन स्टीयरिंग मैकेनिज्म, ऑटोमेशन सिस्टम, हैवी लोड मैनिपुलेटर्स, यव और पिच कंट्रोल टेबल।
