उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HANGTUO |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE9 |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 200~380 USD/PC |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 30 दिन |
आपूर्ति की क्षमता: | 12000 PCS / वर्ष |
प्रकार: | स्लीवलेस ड्राइव | सामग्री: | 42CRMN या 50Mn |
---|---|---|---|
आवेदन: | सौर ऊर्जा प्रणाली | गारंटी: | 10 साल |
रंग: | ग्राहक आवश्यक | आकार: | 3 इंच - 25 इंच |
मोटर: | 24VDC / 220VAC | फ़ीचर: | लंबे जीवन |
हाई लाइट: | वर्म गियर स्लीविंग रिंग,वर्म गियर मोटर |

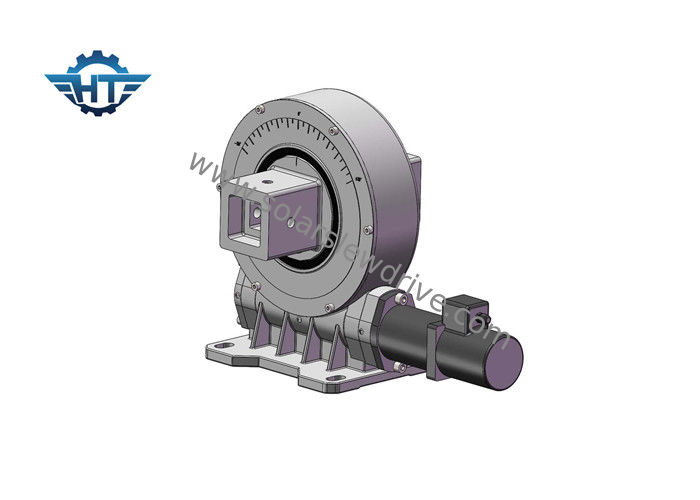

प्लैनेटरी गियर स्लीव ड्राइव गियरबॉक्स, वीई 9 सेल्फ-लॉक सिंगल एक्सिस फॉर सोलर ट्रैकिंग सिस्टम
विवरण
VE, ऊर्ध्वाधर श्रृंखला ग्रहों की गियर गियर ड्राइव गियरबॉक्स के अनुप्रयोगों के लिए मुख्य रूप से चरखी क्रेन, slewing डेक क्रेन, क्रेन चरखी डिजाइन, खुदाई स्विंग ड्राइव, सौर ट्रैकिंग प्रणाली के लिए slewing ड्राइव आदि। हमारे अद्वितीय ग्रहों गियर कमी गियरबॉक्स सिद्धांत सौर के लिए ही बनाता है
टॉर्क के आनुपातिक वितरण के कारण ट्रैकर एक बड़ा रेडियल भार वहन करता है। क्या अधिक है, हमारे स्लीविंग ड्राइव में हाइड्रोलिक मोटर कॉन्फ़िगरेशन हैं। डब्ल्यू ई के पास सभी श्रृंखला स्लीव गियरबॉक्स का आकार ग्राहक की विभिन्न मांग को पूरा करता है।
विशेषताएं
1. बारी बारी से Rot 60 °, हार्ड बंद अंदर सुरक्षा सुनिश्चित करने के लिए
2. एक ड्राइविंग मोटर को बाईं या दाईं ओर से कनेक्ट करें
3. क्लीयरेंस फैक्ट्री द्वारा निर्माता द्वारा पहले से ही सेट किया गया है, स्थापना के समय समायोजित करने की कोई आवश्यकता नहीं है
4. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना और कम रखरखाव
5. कॉम्पैक्ट डिजाइन और अंतरिक्ष की बचत
6. गियर सेल्फ लॉकिंग है, ब्रेक की कोई आवश्यकता नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च झुकाव टोक़, क्षैतिज स्थापना के लिए उपयुक्त है
वर्टिकल स्लीव ड्राइव परफॉर्मेंस पैरामीटर्स
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
आवेदन
दुनिया भर में स्लीव ड्राइव का इस्तेमाल किया जाता है। आवेदन क्षेत्रों में निम्नलिखित शामिल हैं: क्रेन में स्टीयरिंग ट्रांसमिशन के रूप में यात्रा गियर और
हेवी-ड्यूटी ट्रांसपोर्टर्स, लिफ्ट प्लेटफॉर्म में, ग्रिपर, चिमटे और निर्माण मशीन क्षेत्र में अन्य रोटरी उपकरणों के साथ।
सौर ट्रैकिंग सिस्टम, पवन ऊर्जा, व्यंजन, उपग्रह एंटीना आदि।
