उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE9 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~380/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | नमूना: | VE9 |
---|---|---|---|
गियर अनुपात: | 61: 1 | आउटपुट टोक़ रेटेड: | 6100 एनएम |
टोर्क पकड़ना: | 36000 एनएम | झुका हुआ टोक़: | 16300 एनएम |
दक्षता: | 40% | मानक रंग: | RAL 9006 |
हाई लाइट: | वर्म गियर स्लीविंग रिंग,वर्म गियर मोटर |

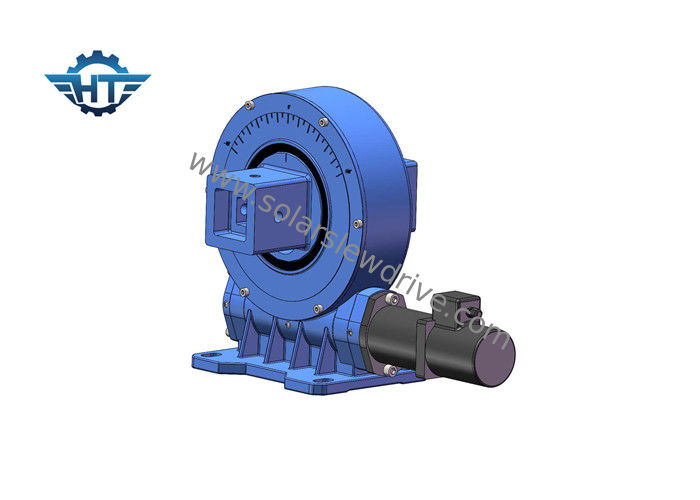

फ्लैट सिंगल ट्रैकिंग सिस्टम के लिए स्क्वायर ट्यूब के साथ VE9 सिंगल एक्सिस सोलर स्लीविंग रिंग ड्राइव
विवरण
एकल अक्ष धुरी ड्राइव एक अक्ष के चारों ओर घूमती है। ये उत्पाद स्लीव ड्राइव में मानक हैं, स्थापित करने में सबसे आसान है, और सबसे अधिक उपयोग किया जाता है। वीई एक उच्च-संचालित इकाई में ऊर्ध्वाधर बढ़ते और एक पूरी तरह से संलग्न ड्राइव प्रदान करता है।
लाभ
1. उच्च backholding टोक़
2. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए स्व-लॉकिंग
2. अंदर बंद करो
3. अंदर कीड़ा निकालने वाला कीड़ा
4. उच्च भार सुनिश्चित करने और बैकलैश को कम करने के लिए मल्टी टूथ संपर्क
वीई स्लीविंग ड्राइव्स का तकनीकी डाटा
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
Applicatons
स्लीविंग ड्राइव बेयरिंग आमतौर पर इस तरह के अनुप्रयोग में पाए जाते हैं: पवन टरबाइन, भारी भार परिवहनकर्ता, सौर ट्रैकर, हार्बर क्रेन, हाइड्रोलिक उपकरण, क्रेन स्टीयरिंग तंत्र, स्वचालन प्रणाली, भारी भार जोड़तोड़, जबड़ा और पिच नियंत्रण तालिकाओं।
