उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE9 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~380/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | 9 इंच | गियर अनुपात: | 61: 1 |
---|---|---|---|
दक्षता: | 40% | परिशुद्धता: | <0.1 |
चालक: | इलेक्ट्रिक मोटर | प्रकार: | एकल अक्ष |
आवेदन: | सोलर प्लांट | रंग: | अनुरोध के रूप में |
हाई लाइट: | वर्म गियर स्लीविंग रिंग,वर्म गियर मोटर |

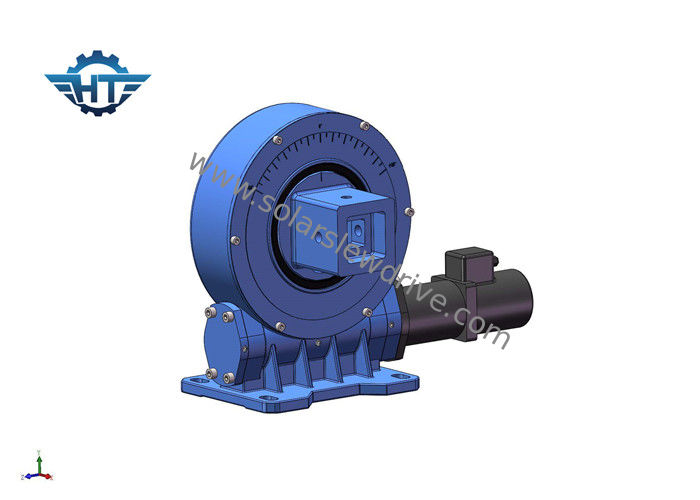

लिंकेज सौर ट्रैकिंग सिस्टम के लिए उच्च टोक़ के साथ VE9 सिंगल वर्म गियर स्लीव ड्राइव
विवरण
स्लीविंग ड्राइव या स्लीविंग रिंग बियरिंग्स ऐसे घूर्णन मॉड्यूल होते हैं जो कॉम्पैक्ट रोटेशनल यूनिट्स होते हैं जो एक कच्चा लोहा आवास में एकीकृत होते हैं जिसमें गियर के साथ एक मोड़ने वाली अंगूठी होती है। गियर बड़ी सटीकता के साथ घुमाव की अंगूठी को घुमाता है और चिकनी रोटेशन और अधिकतम प्रयास की अनुमति देता है।
विशेषताएं
1. वर्म गियर सेल्फ-लॉकिंग विशेषताओं के कारण सेल्फ-लॉकिंग को उल्टा करें। यह सुविधा होस्ट ऑपरेटिंग और सुरक्षा कारक की स्थिरता को बहुत बढ़ाती है।
2. पारंपरिक स्विंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।
वीई स्लीविंग ड्राइव्स के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
लाभ
1. मजबूत पलट पल के आधार पर slewing अंगूठी
2. अंदर कीड़ा निकालने वाला कीड़ा
3. बहु दांत संपर्क का उपयोग करने के लिए बड़ा भार
4. स्टेटिक सेल्फ लॉकिंग फंक्शन
5. कठिन अंदर बंद करो
अनुप्रयोग
विशिष्ट स्लीविंग ड्राइव या स्लीविंग रिंग अनुप्रयोगों में सौर ऊर्जा, पवन टरबाइन, ट्रक क्रेन, मैन लिफ्ट्स, यूटिलिटी उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर डेरिक और ऑटोमोटिव लिफ्ट शामिल हैं।
