| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~380/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

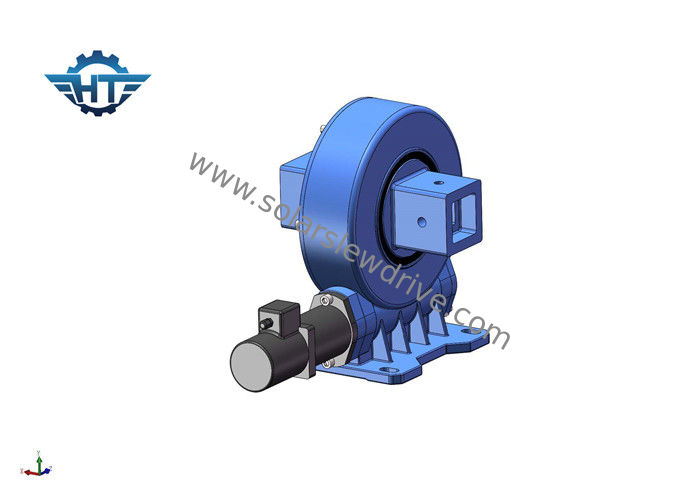

वीई 9 110 * 110 मिमी ट्यूब स्लीव ड्राइव गियरबॉक्स सोलर ट्रैकिंग सिस्टम के लिए संलग्न आवास के साथ
उत्पाद वर्णन
स्लीविंग ड्राइव छोटा हो सकता है, लेकिन वे विभिन्न अनुप्रयोगों में कुछ सबसे बड़े काम करने में मदद करते हैं। सोलर ट्रैकिन्ग सिस्टम पर स्विंग आर्म रोटेशन से लेकर क्रेन, विंड टर्बाइन, स्लीविंग ड्राइव कई मशीनीकृत प्रक्रियाओं का एक अभिन्न अंग हैं।
विशेष रूप से, ऊर्ध्वाधर डिजाइन हैंगटू स्लीविंग ड्राइव का सबसे बड़ा उज्ज्वल स्थान है, ऊर्ध्वाधर डिजाइन मुख्य रूप से सौर ट्रैकर प्रणाली के लिए उपयोग किया जाता है, विशेष संरचना एकल अक्ष सौर ट्रैकिंग सिस्टम ब्रैकेट की जटिल संरचना को सरल करती है, पूरे सिस्टम की लागत को कम करती है। ऊर्ध्वाधर डिजाइनिंग सौर ट्रैकर बाजार में अधिक प्रतिस्पर्धी भूमिका निभा रहा है।
| नमूना: | VE9 | उत्पत्ति का स्थान | Changzhou, चीन |
| ब्रांड | HANGTUO | प्रकार | संलग्न |
| सामग्री | 42CrMo, 50Mn | आउटपुट टोक़ | 2250 एनएम |
| झुका हुआ पल | 16 के एनएम | टोर्क पकड़ना | 30. के एन.एम. |
| स्थैतिक अक्षीय रेटिंग | 60 केएन | स्थैतिक रेडियल रेटिंग | 130 के.एन. |
| गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
| गियर अनुपात | 61: 1 | दक्षता | 40% |
अनुप्रयोग
हेलिओस्टैट्स और केंद्रित फोटोवोल्टिक (सीपीवी), और उपग्रह या रडार व्यंजनों जैसे ड्यूल-एक्सिस स्लीपिंग ड्राइवर्स ड्यूल-एक्सिस सोलर ट्रैकर्स के लिए सबसे आम स्लीविंग ड्राइव एप्लीकेशन है। अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट्स, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
एसडीई ड्यूल-एक्सिस पोजिशनर स्पेसिफिकेशंस
वीई सीरीज के पैरामीटर
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
