| Brand Name: | HangTuo |
| Model Number: | SE14 " |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 410~510/Piece ~360/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, पश्चिमी संघ |

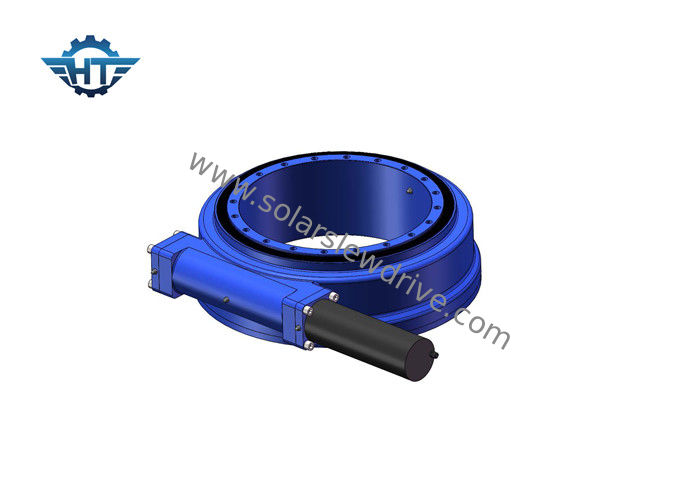

वर्म गियर स्लीव ड्राइव सोलर ट्रैकिंग सिस्टम के लिए इलेक्ट्रिक मोटर और गियर बॉक्स द्वारा ड्राइव किया गया
उत्पाद वर्णन
स्लीविंग ड्राइव, जिसे स्लीविंग रिंग बेयरिंग भी कहा जाता है, एक तरह का उत्पाद है जो बहुत कम गति के साथ बड़े अक्षीय भार को झेलने में सक्षम है। और प्रकार के आधार पर भी झुकाव पल को अवशोषित करने के लिए अच्छी तरह से अनुकूल हैं। स्लीविंग रिंग औद्योगिक मॉडल में उपलब्ध हैं, जिसमें जाली जाली स्टील से बनाई गई हैं और कड़े बॉल ट्रैक भी लागू किए गए हैं। जैसे-जैसे तकनीक में सुधार हुआ है, अधिक स्लीविंग ड्राइव, ग्लासगर्म वर्म तकनीक का उपयोग कर रहे हैं, जिसमें कीड़ा गियर में अधिक दांतों को संलग्न करने के लिए आकार में है। इससे दांतों की व्यस्तता बढ़ती है, ताकत, कार्यक्षमता और स्थायित्व बढ़ता है। स्लीविंग ड्राइव मानक कृमि तकनीक का उपयोग करता है, जिसमें कीड़ा क्षैतिज होता है। शाफ्ट की गति का अनुपात कृमि पर थ्रेड्स की संख्या और दांतों की संख्या के बीच संबंध पर निर्भर करता है। वर्म गियर या गियर में। वे विशिष्ट उद्योगों जैसे सौर उद्योग और मोबाइल एप्लिकेशन जैसे उत्खनन के लिए मानकीकृत उत्पाद हैं। कीड़ा एक इलेक्ट्रिक मोटर या हाइड्रोलिक मोटर द्वारा संचालित होता है , चाहे एक अतिरिक्त ग्रहीय गियर बॉक्स, वर्म गियर बॉक्स आदि के साथ संयुक्त हो या न हो।
एसई सीरीज का प्रदर्शन
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
स्लीव ड्राइव की स्थापना
1. वेल्डिंग, गैल्वनाइजिंग, अवशेषों, गंदगी आदि से बढ़ते ढांचे को साफ करें।
2. आंख के बोल्ट के साथ स्लीव ड्राइव उठाएं।
3. बिना किसी शर्त के स्लीव ड्राइव लगाया जाएगा।
4. बोल्ट कसने वाली शक्तियों के बीच विचलन से बचने के लिए निम्नलिखित प्रक्रिया का पालन किया जाएगा।
5. थ्रेड लॉक तरल को थ्रेड्स पर लागू करें।
6. पूरी तरह से फिटिंग भागों का अनुरोध करने वाले थ्रेड गैप पर थ्रेड लॉक तरल रखें।
7. बोल्ट क्रॉसवर्ड को प्री लोड करें। नीचे स्केच में सामान्य पैटर्न देखें कि बोल्ट को क्रॉसवाइज सीक्वेंस में टॉर्क कैसे मिलता है। शुरुआत आंतरिक या बाहरी रिंग से करें। कसते हुए टोक़ के 30% तक सभी बोल्टों का क्रॉसवर्ड टोक़िंग करें। फिर कसकर टोक़ को 80% कसने वाले टोक़ में दोहराएं। अंत में कसने टोक़ के 100% करने के लिए टोक़ टोक़।
1. पहले पूरी तरह से टोक़ आंतरिक या बाहरी रिंग, फिर दूसरी अंगूठी करें।
2. एक बार पेंच कसने के बाद, स्थाई संरचना के लिए पेंच सिर की स्थिति को स्थायी रूप से चिह्नित करें। यह निरीक्षण के दौरान बाद में उपयोग किया जाएगा यह सुनिश्चित करने के लिए कि स्क्रू सिर को खोलना नहीं है।
कई अनुप्रयोग हैं जहां एक रोटरी ड्राइव का उपयोग किया जा सकता है, प्राथमिक क्योंकि यह उन अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है जिन्हें बिजली और घूर्णी टोक़ को बनाए रखने के लिए लोड की आवश्यकता होती है।
विशिष्ट स्विंग ड्राइव अनुप्रयोगों में शामिल हैं, लेकिन यह सीमित नहीं हैं: सौर ट्रैकर, पवन टरबाइन, पुरुषों की लिफ्ट, हाइड्रोलिक मशीनरी, टेलीहैंडलर, उत्खनन डेरिक, लिफ्ट, क्रेन, ड्रिलिंग उपकरण, सैन्य उपकरण।
