उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE6 |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 100~330/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
उत्पत्ति का स्थान: | चांगझौ, चीन | समारोह: | उच्च टोक़ |
---|---|---|---|
फ़ीचर को सुरक्षित रखें: | संलग्न | प्रकार: | स्लीविंग ड्राइव |
सामग्री: | 42CrMo या 50Mn | गारंटी: | 5 ~ 10 साल |
आवेदन: | सौर ऊर्जा प्रणाली | रंग: | ग्राहक आवश्यक |
हाई लाइट: | हाइड्रोलिक स्लीव मोटर,सोलर ट्रैकर ड्राइव |

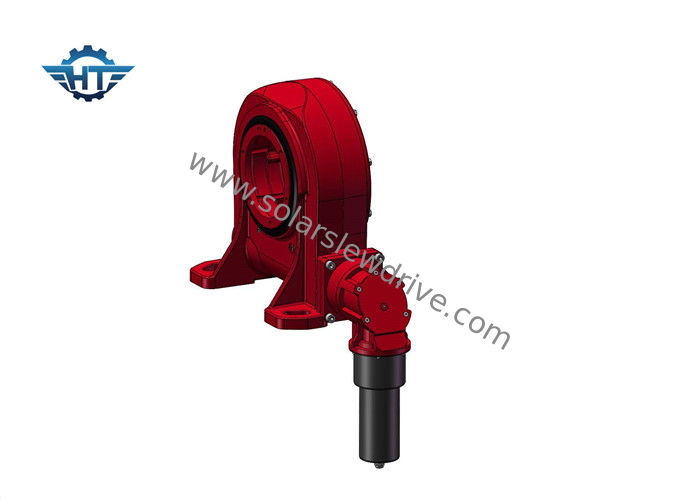

PV6 वर्टिकल सोलर स्लीव ड्राइव, पीवी ट्रैकिंग सिस्टम के लिए ऑवरग्लास वर्म गियर के साथ संचालित
विवरण
वीई 6 स्लीविंग ड्राइव, जिसमें एकल अक्ष सौर ट्रैकिंग प्रणाली के लिए उच्च टोक़ के साथ एक कॉम्पैक्ट डिजाइन है, अधिकतम गियर टोक़ और सबसे चिकनी रोटेशन के लिए प्रति घंटा कीड़ा प्रौद्योगिकी के साथ संचालित है।
The standard slew drives are fitted with an eclosed housing and single self locking hourglass worm shaft. स्टैंडर्ड स्लीव ड्राइव को एक ईक्लोस्ड हाउसिंग और सिंगल सेल्फ लॉकिंग वॉकिंग वर्म शाफ्ट के साथ लगाया गया है। Once the power source input is returned to neutral, the worm shaft will lock the load into position without requiring any external braking device. एक बार पावर स्रोत इनपुट तटस्थ पर वापस आ जाता है, वर्म शाफ्ट लोड को किसी भी बाहरी ब्रेकिंग डिवाइस की आवश्यकता के बिना स्थिति में लॉक कर देगा।
अनुप्रयोग
Typical slew drive applications include solar industry, truck cranes, man lifts, and utility equipment, hydraulic attachments, oil tool equipment, marine cranes, tire handlers, digger derricks and automotive lifts, but the slew drives are used in many other applications requiring load holding and rotational capability. विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर उद्योग, ट्रक क्रेन, मैन लिफ्ट्स, और यूटिलिटी उपकरण, हाइड्रोलिक अटैचमेंट, तेल उपकरण उपकरण, समुद्री क्रेन, टायर हैंडलर्स, डिगर डेरिक और ऑटोमोटिव लिफ्ट शामिल हैं, लेकिन कई अन्य अनुप्रयोगों में लोड ड्राइव की आवश्यकता होती है। और घूर्णी क्षमता। We offer different slew drive models with different moment load capacities. हम अलग-अलग पल लोड क्षमता के साथ अलग-अलग स्लीव ड्राइव मॉडल पेश करते हैं।
वीई मॉडल प्रदर्शन पैरामीटर
नमूना | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | परिशुद्धता (डिग्री) | प्रेसिजन (°) | आईपी | स्व ताला | वजन (किग्रा) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 | 66 | हाँ | 12 किलो |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 | 66 | हाँ | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 | 66 | हाँ | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 | 66 | हाँ | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 | 66 | हाँ | 52 किग्रा |
12 " | 5600 | 40,560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 | 66 | हाँ | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 | 66 | हाँ | 88 किग्रा |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 | 66 | हाँ | 135 किलो |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 | 66 | हाँ | 192 किग्रा |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 | 66 | हाँ | 251 किग्रा |
