उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE6 |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD 280~330/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
नमूना: | 6 इंच | गियर अनुपात: | 61: 1 |
---|---|---|---|
दक्षता: | 40% | ठीक: | ≤ 0.1 |
चालक: | बिजली की मोटर | प्रकार: | वर्टिकल माउंटेड |
आवेदन: | सोलर ट्रैकर | रंग: | के रूप में अनुरोध किया |
हाई लाइट: | हाइड्रोलिक स्लीव मोटर,सोलर ट्रैकर ड्राइव |
सोलर ट्रैकिंग सिस्टम के लिए IP66 प्रोटेक्शन के साथ 6 इंच वर्टिकल सोलर वर्म गियर स्लीव ड्राइव
विवरण
वीई 6 वर्म गियर स्लीविंग ड्राइव उच्च संचरण के साथ एक कॉम्पैक्ट समाधान है, जिसमें बाहरी गियर के साथ एक स्लीविंग रिंग शामिल है, जो एक आसन्न गियर वाले कृमि शाफ्ट के साथ संयुक्त है।
Feathures
स्व-लॉकिंग गियरसेट द्वारा, ड्राइविंग इंजन पर कोई ब्रेक आवश्यक नहीं है।
सीधे घुड़सवार ग्रहीय मोटरों के साथ उपलब्ध है।
Worm drive—higher wear-resistance of worm gear drive, which can load strong output torque and tilting moment torque with the well performance of stability and reliability. वर्म ड्राइव-वर्म गियर ड्राइव का उच्च प्रतिरोध, जो स्थिरता और विश्वसनीयता के अच्छे प्रदर्शन के साथ मजबूत आउटपुट टॉर्क और टिल्टिंग मोमेंट टॉर्क को लोड कर सकता है। The worm drive is also available for higher tracking precise field. कृमि ड्राइव उच्च ट्रैकिंग सटीक क्षेत्र के लिए भी उपलब्ध है।

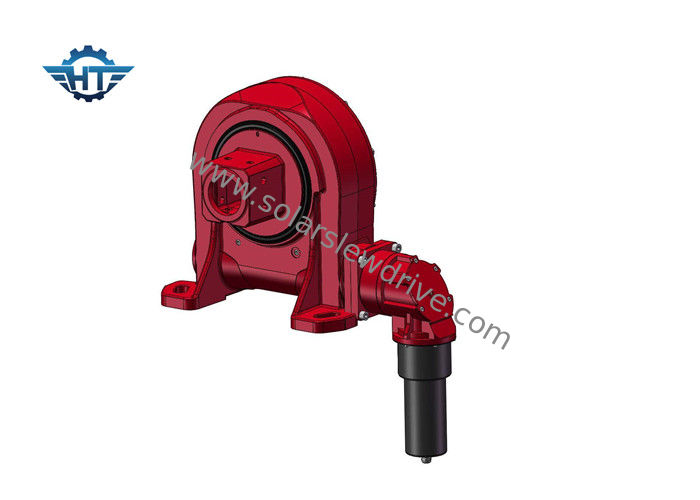

वीई 6 का चित्रण
वीई स्लीव ड्राइव की डेटा शीट
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
लाभ
1., 60 ° घुमाएँ, अंदर सख्त रोकें
1. मजबूत पलटनेवाला पल के आधार पर slewing अंगूठी है
2. वर्मिंग वर्म ड्राइव को अपनाएं
3. मल्टी टूथ संपर्क का उपयोग करने के लिए बड़ा भार ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
अनुप्रयोग
सोलर ट्रैकर, विंड टर्बाइन, ट्रक क्रेन, मैन लिफ्ट्स, यूटिलिटी इक्विपमेंट, हाइड्रोलिक उपकरण अटैचमेंट, ऑइल टूल इक्विपमेंट, टायर हैंडलर्स, डिगर डेरिक, ऑटोमोटिव लिफ्ट्स और विंड टर्बाइन, डिशेज, सैटलाइट एंटीना आदि शामिल करें।
