| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | एक टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल / सी, टी / टी, वेस्टर्न यूनियन |

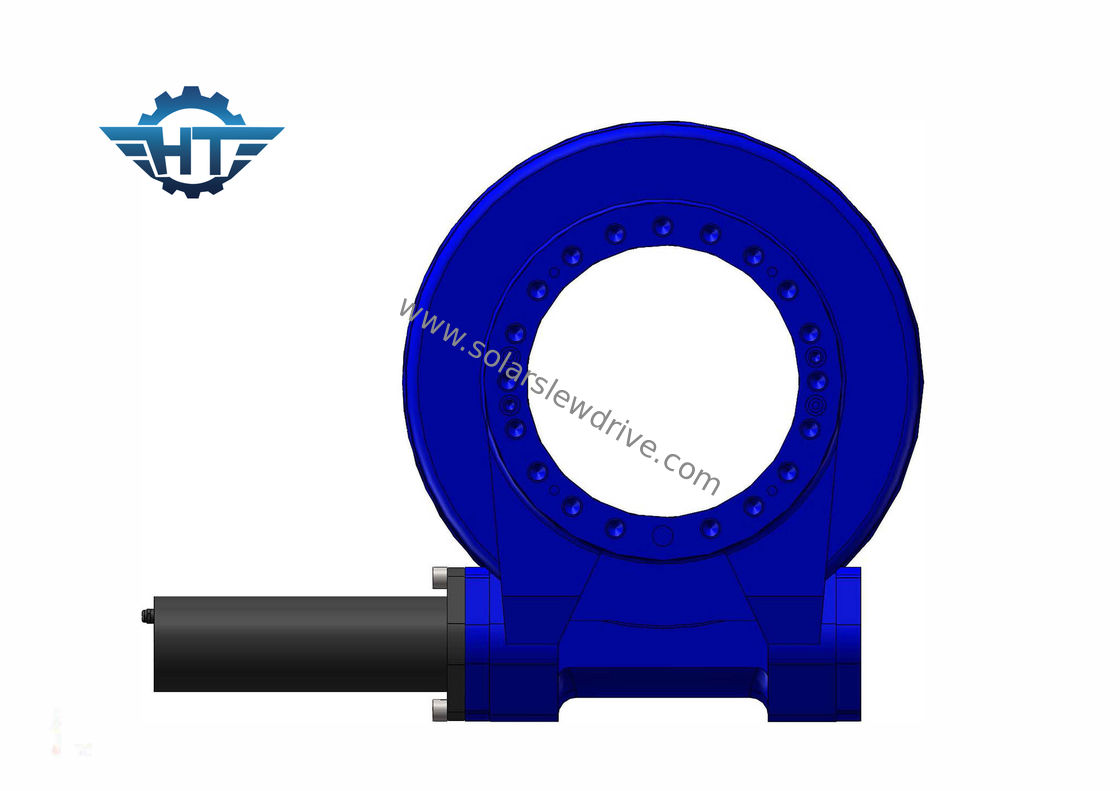

पीवी और सीएसपी ट्रैकिंग सिस्टम के लिए 12VDC मोटर के साथ छोटे बैकलैश वर्म गियर स्लीविंग रिंग
उत्पाद वर्णन
संलग्न आवास स्लीविंग ड्राइव मुख्य रूप से धूल-प्रूफ, बारिश-प्रूफ और जंग-रोधी अवसर के लिए उच्च आवश्यकता के लिए अपेक्षाकृत उच्च स्थिति पर लागू होते हैं।संरक्षण ग्रेड IP66।
ब्रांड नाम: HT
मॉडल संख्या: SE7, 7 इंच
सामग्री: 50 एमएन, 42 क्रॉमो
प्रमाण पत्र: ISO9001, CE
वारंटी: 3 ~ 5 साल
लाइफ टाइम: 30 साल
पैकिंग: स्टील फ्रेम के साथ प्लाईवुड बॉक्स
स्लीव ड्राइव का आकार अलग है, और इसके स्पेसिफिकेशन मॉडल को स्लीव बियरिंग्स के अनुमानित रेसवे व्यास के आधार पर विभाजित किया गया है: WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 और अन्य विनिर्देशों।घरेलू मॉडल का नामकरण मानक स्लीव बियरिंग्स के अनुमानित रेसवे व्यास के अनुसार, इंच (1 इंच = 25.4 मिमी) में विभाजित है: SE3, SE5, SE7, SE9, SE9, SE12, SE14, SE17, SE21, SE25 और अन्य विशिष्टताओं।विदेशी मॉडल कॉलआउट में "डब्ल्यूडी" प्रतिनिधि का अर्थ है: कृमि और ड्राइव का संक्षिप्त नाम, और घरेलू मॉडल कॉलआउट में "एसई": स्लीविंग और एनक्लोज का संक्षिप्त नाम।नामकरण की विधि के बावजूद, प्रत्येक मॉडल के संगत बढ़ते आयाम और प्रदर्शन पैरामीटर समान हैं।
सुविधाएँ और अनुप्रयोग
अपने corecomponent के रूप में slewing असर को अपनाने से, slewing ड्राइव अक्षीय बल, रेडियल बल और झुकाव क्षण को सहन कर सकता है।स्लीविंग ड्राइव को मॉड्यूलर ट्रेलरों, सभी प्रकार के क्रेन, एरियल वर्किंग प्लेटफॉर्म, सोलर ट्रैकिंग सिस्टम और विंड पावर सिस्टम में व्यापक रूप से लागू किया जाता है।
एसई स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
| 50Mn,42CrMo |
