अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE7 |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
| नमूना: | SE7 | गियर अनुपात: | 57: 1 |
|---|---|---|---|
| दक्षता: | 40% | रंग: | RAL 9006 |
| आवेदन: | सोलर ट्रैकर | उत्पत्ति के प्लेस: | चांगझौ, चीन |
| चालक: | 220VAC / 380VAC / 24VDC मोटर | गारंटी: | 5 ~ 10 साल |
| प्रमाणपत्र: | ISO9001, CE | स्थापना वेबसाइट: | खुला मैदान या छत ऊपर |
| फ़ीचर: | सुरक्षित, आसान स्थापना, लंबे जीवन | रखरखाव: | नि: शुल्क |
| हाई लाइट: | IP66 स्लीव ड्राइव गियरबॉक्स,पीवी ट्रैकर्स ने ड्राइव गियरबॉक्स,सोलर ट्रैकर स्लीव ड्राइव गियरबॉक्स |
||

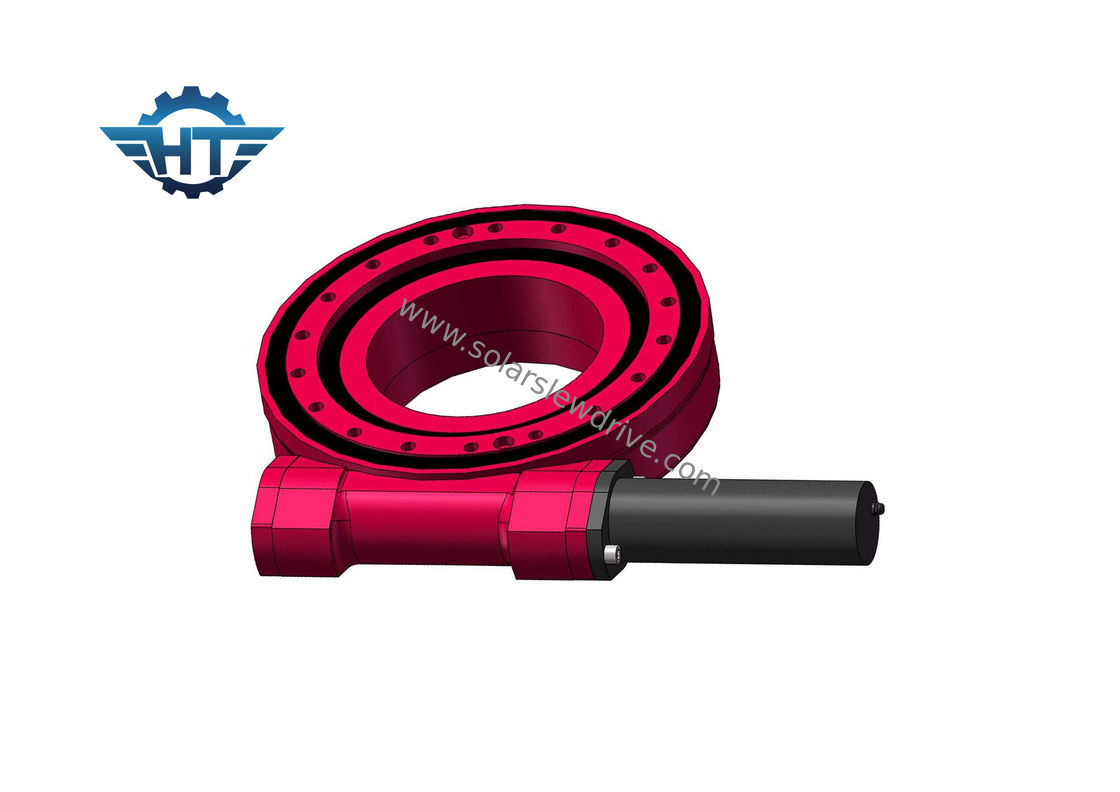

SE7 IP66 स्लीव ड्राइव गियरबॉक्स, पीवी ट्रैकर्स के लिए लो स्पीड और हाई टॉर्क के साथ थर्ड स्टेज रिड्यूसर
विवरण
संलग्न आवास स्लीविंग ड्राइव मुख्य रूप से धूल-प्रूफ, वर्षा-प्रूफ और जंग-रोधी अवसर के लिए उच्च आवश्यकता के लिए अपेक्षाकृत उच्च स्थिति पर लागू होती है।
ब्रांड नाम: Hangtuo
मॉडल संख्या: SE5A-37MHD-24RC-REV.A
सामग्री: 42CrMo, 50Mn
प्रमाण पत्र: CE, Iso9001 है
वारंटी: 10 साल
लाइफटाइम: 30 साल
पैकिंग: प्लाईवुड पैकेज है
एक उपयुक्त आस्तीन ड्राइव कैसे चुनें
कई प्रकार के स्लीव ड्राइव हैं, जिन्हें निम्नलिखित कारकों को ध्यान में रखते हुए चुना जा सकता है।
1. लोड क्षमता, दिशा और गुण: स्लीव ड्राइव हल्के भार वहन करने के लिए उपयुक्त है, और रोलर बीयरिंग भारी भार और प्रभाव भार के लिए उपयुक्त हैं।जब रोलिंग असर शुद्ध अक्षीय भार के अधीन होता है, तो थ्रस्ट बेयरिंग का चयन आम तौर पर किया जाता है, और जब रोलिंग असर शुद्ध रेडियल भार के अधीन होता है, तो गहरी नाली बॉल बेयरिंग या शॉर्ट बेलनाकार रोलर असर आमतौर पर चुना जाता है, और जब रोटरी डिवाइस होता है शुद्ध रेडियल भार के संपर्क में, एक छोटी अक्षीय भार भी है, आप गहरी नाली बॉल बेयरिंग, कोणीय संपर्क बॉल बेयरिंग, पतला रोलर बीयरिंग और सेंटिंग बॉल या सेंटिंग रोलर बियरिंग चुन सकते हैं।जब अक्षीय भार बड़ा होता है, तो कोणीय संपर्क बॉल बेयरिंग और पतला रोलर बीयरिंग के संपर्क कोण का चयन किया जा सकता है, या सेंट्रिपेटल बियरिंग्स और थ्रस्ट बियरिंग का उपयोग किया जा सकता है, जो विशेष रूप से उच्च अक्षीय भार या बड़े अक्षीय के लिए विशेष आवश्यकताओं के लिए उपयुक्त है। कठोरता।
2. अनुमत गति: अलग-अलग चालक प्रकार के स्लीव ड्राइव के लिए, सामान्य तौर पर, छोटे घर्षण और कम ताप क्षमता वाले बीयरिंग उच्च गति के लिए उपयुक्त होते हैं।डिजाइन को अपनी अंतिम घूर्णी गति से नीचे की परिस्थितियों में काम करने के लिए रोटरी रोलिंग बीयरिंग के लिए प्रयास करना चाहिए।
3. कठोरता: जब स्लीव ड्राइव यूनिट का बीयरिंग भार वहन करता है, तो असर वाली रिंग और रोलिंग बॉडी का संपर्क स्थान लोचदार विरूपण का उत्पादन करेगा, विरूपण राशि लोड के लिए आनुपातिक है, और इसका अनुपात असर कठोरता का आकार निर्धारित करता है।असर की कठोरता को आमतौर पर असर के पूर्व-कसने से बेहतर किया जा सकता है।इसके अलावा, असर समर्थन डिजाइन में, बीयरिंग के संयोजन और व्यवस्था पर विचार करने से भी असर समर्थन कठोरता में सुधार हो सकता है।
4. ट्यूनिंग प्रदर्शन और स्थापना त्रुटि: असर के काम की स्थिति में लोड होने के बाद, खराब स्थापना और स्थिति विनिर्माण त्रुटियों के कारण होगी।इस समय, शाफ्ट मछली पकड़ने और थर्मल विस्तार और अन्य कारणों के कारण, असर बहुत अधिक भार सहन करता है, जिससे प्रारंभिक क्षति होती है।स्वचालित केंद्रित बीयरिंग अपने आप स्थापना त्रुटियों के कारण उत्पन्न दोषों को दूर कर सकते हैं और इसलिए ऐसे उपयोगों के लिए उपयुक्त हैं।
5. स्लीव ड्राइव इंस्टॉलेशन और डिसएफ़ॉर्म: पतला रोलर बीयरिंग, रोलर बीयरिंग और पतला रोलर बीयरिंग, इत्यादि, आंतरिक और बाहरी रिंग के होते हैं, उन्हें असर प्रकार (यानी तथाकथित अलग-अलग बीयरिंग) से अलग किया जा सकता है, स्थापित करना और अलग करना आसान है ।
एसई स्लीविंग ड्राइव की प्रदर्शन तालिका
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
आवेदन की गुंजाइश
विशिष्ट अनुप्रयोगों में सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट्स, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस और ऑटोमोटिव लिफ्ट शामिल हैं।
हमारी सेवाएं और शक्ति
1. विश्वसनीय आपूर्तिकर्ताओं से कच्चे माल;
2. उत्पादन प्रक्रिया iso9001 गुणवत्ता प्रबंधन प्रणाली के साथ सख्त अनुसार है।
3. सख्त गुणवत्ता नियंत्रण और प्रसव से पहले 100% तैयार उत्पाद निरीक्षण;
4. तृतीय पक्ष उत्पाद निरीक्षण ग्राहक के अनुरोध पर स्वीकार्य हैं।
5. आवेदन विश्लेषण के लिए मानकीकृत उत्पाद डिजाइन प्रक्रिया और एपीक्यूपी, पीपीएपी, फेमा को अपनाना।
