| Brand Name: | HangTuo |
| Model Number: | वीई 7 |
| MOQ: | एक टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल / सी, टी / टी, वेस्टर्न यूनियन |

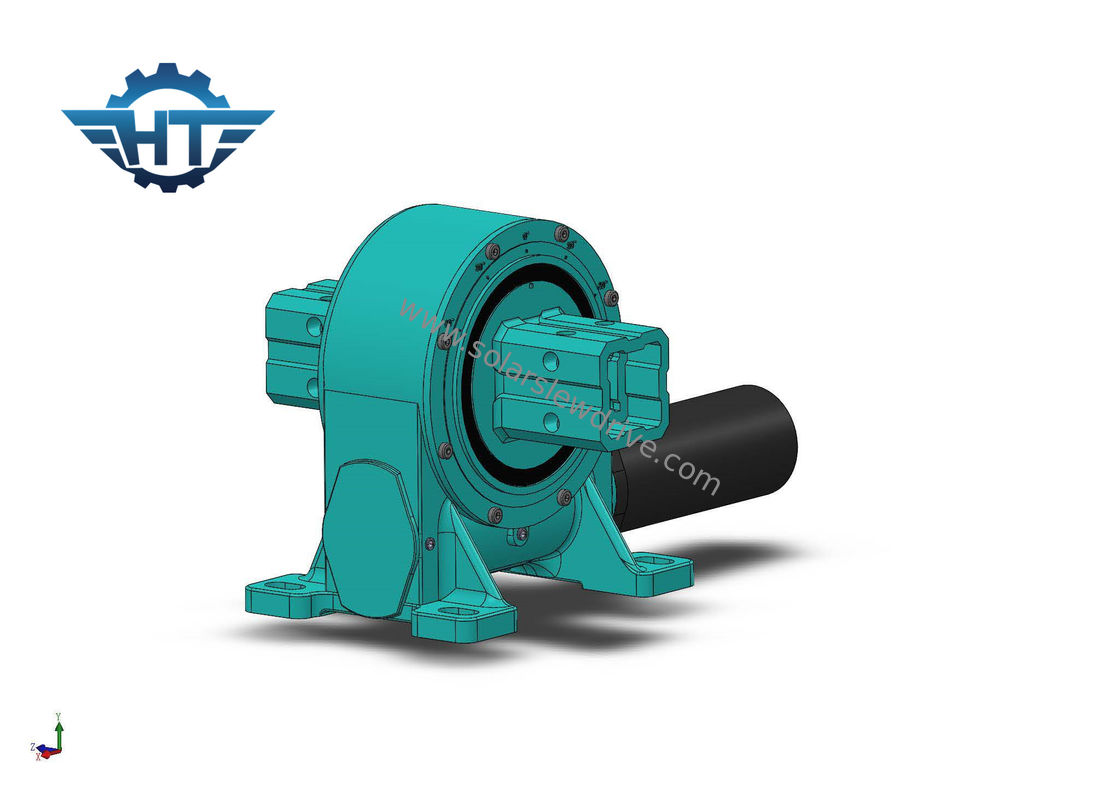

VE7 लिफाफा वर्म गियर स्लीव ड्राइव, 24VDC मोटर क्षैतिज सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए चालित
विवरण
स्लीविंग ड्राइव एप्लाइड सोलर ट्रैकिंग सिस्टम हर समय सूरज की रोशनी का सबसे अच्छा कोण रखता है।फिक्स्ड पावर स्टेशनों की तुलना में, फ्लैट सिंगल-एक्सिस ट्रैकिंग वार्षिक बिजली उत्पादन को 10 ~ 30% (अक्षांश परिवर्तन के आधार पर) बढ़ा सकती है;इच्छुक एकल-अक्ष 30% से अधिक बढ़ सकता है;दोहरी-अक्ष ट्रैकिंग लगभग 40 ~ 50% तक बढ़ सकती है।
वीई सीरीज के प्रदर्शन पैरामीटर्स
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | १३ |
| 5" | 37:1 | 637.5 | 5000 | 16 | २७ | 9200 | 40% | 0.1 | हाँ | १८ |
| 7" | 57:1 | १७५० | 7000 | 34 | 58 | १३२०० | 40% | 0.1 | हाँ | 28 |
| 8" | 51:1 | २२५० | ११२०० | 50 | 80 | 20400 | 40% | 0.1 | हाँ | 35 |
| 9" | ६१:१ | 4300 | 16000 | 60 | 130 | २७२०० | 40% | 0.1 | हाँ | 51 |
| 12" | ७८:१ | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | ६१ |
| 14" | 85:1 | 6750 | 48000 | 110 | २३० | ४४२०० | 40% | 0.1 | हाँ | ७८ |
| 17" | 102:1 | ९४६० | 67000 | १४२ | 390 | 53040 | 40% | 0.1 | हाँ | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | १८५ |
| 25" | १५०:१ | २१४५० | ११२००० | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 244 |
आवेदन
फोटोवोल्टिक बिजली उत्पादन प्रणालियों जैसे कि फ्लैट एकल अक्ष, गर्त बिजली उत्पादन, केंद्रित बिजली उत्पादन, आदि की पिच स्थिति के रोटेशन के लिए उपयोग किया जाता है।
फ्लैट सिंगल-एक्सिस ट्रैकिंग सिस्टम उत्तर-दक्षिण और पूर्व-पश्चिम ट्रैकिंग में व्यवस्थित ट्रैकिंग ब्रैकेट का एक रूप है।खगोलीय एल्गोरिदम के अनुसार, मोटर सौर पैनलों को सूर्य के दिगंश को ट्रैक करने, फोटोवोल्टिक मॉड्यूल की सतह पर सीधे सूर्य के प्रकाश को बढ़ाने और बिजली उत्पादन को बढ़ाने के लिए ब्रैकेट चलाता है।
विशेषताएं
1 ब्लाइंड होल डिज़ाइन और कंकाल तेल सील सीलिंग संरचना का उपयोग करते हुए, सीलिंग प्रदर्शन विश्वसनीय है, सील सीधे धूप से बच सकती है, प्रभावी रूप से धूल और पानी को रोक सकती है, और सुरक्षा स्तर IP65 तक पहुंच सकता है।यह बाहरी उपयोग के लिए उपयुक्त है और सिंगल या डबल फ्लैंग्स के साथ आउटपुट हो सकता है।
2डबल आवरग्लास वर्म, मल्टी-टूथ कॉन्टैक्ट, बड़ा टॉर्क ट्रांसमिट करता है, बड़ा अक्षीय बल, रेडियल फोर्स और टिल्टिंग मोमेंट को सहन कर सकता है
3 उत्पाद डिजाइन देश और विदेश में सामान्य आकार को अपनाता है, जो बाद में प्रतिस्थापन के लिए सुविधाजनक है
4 डबल रेसवे समर्थन संरचना, मजबूत कठोरता, बड़े भार रेडियल बल और पलटने के क्षण का सामना कर सकती है, विशेष रूप से स्वतंत्र रूप से संचालित दोहरे अक्ष फोटोवोल्टिक के लिए उपयुक्त, ब्रैकेट पिचिंग अज़ीमुथ और अन्य कामकाजी परिस्थितियों को ध्यान में रखते हुए
5 डबल-पक्षीय समाक्षीय आउटपुट निकला हुआ किनारा, सममित संरचना, उच्च विधानसभा दोष सहिष्णुता, छोटे अक्षीय आकार, अंतरिक्ष की बचत, खोखले आउटपुट शाफ्ट संरचना, तारों और संरचनात्मक लेआउट के लिए सुविधाजनक
साइट पर प्रदूषण को रोकने के लिए 6 आयातित डबल-होंठ कंकाल सील की अंगूठी
