अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | वीई 7 |
| न्यूनतम आदेश मात्रा: | एक टुकड़ा |
|---|---|
| मूल्य: | USD 280/ pc |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
| सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | वीई 7 |
|---|---|---|---|
| गियर अनुपात: | 51: 1 | सामान्य उत्पादन टोक़: | 5100 एनएम |
| टोर्क पकड़ना: | 39 kNm | झुका हुआ टोक़: | 5 KNm |
| अधिकतम टोर्क: | 7650 एनएम | मानक रंग: | RAL 9006 |
| हाई लाइट: | सिंगल एक्सिस सोलर स्लीव ड्राइव,टिल्टेड ट्रैकिंग सिस्टम सोलर स्लीव ड्राइव,50Mn सोलर स्लीव ड्राइव |
||

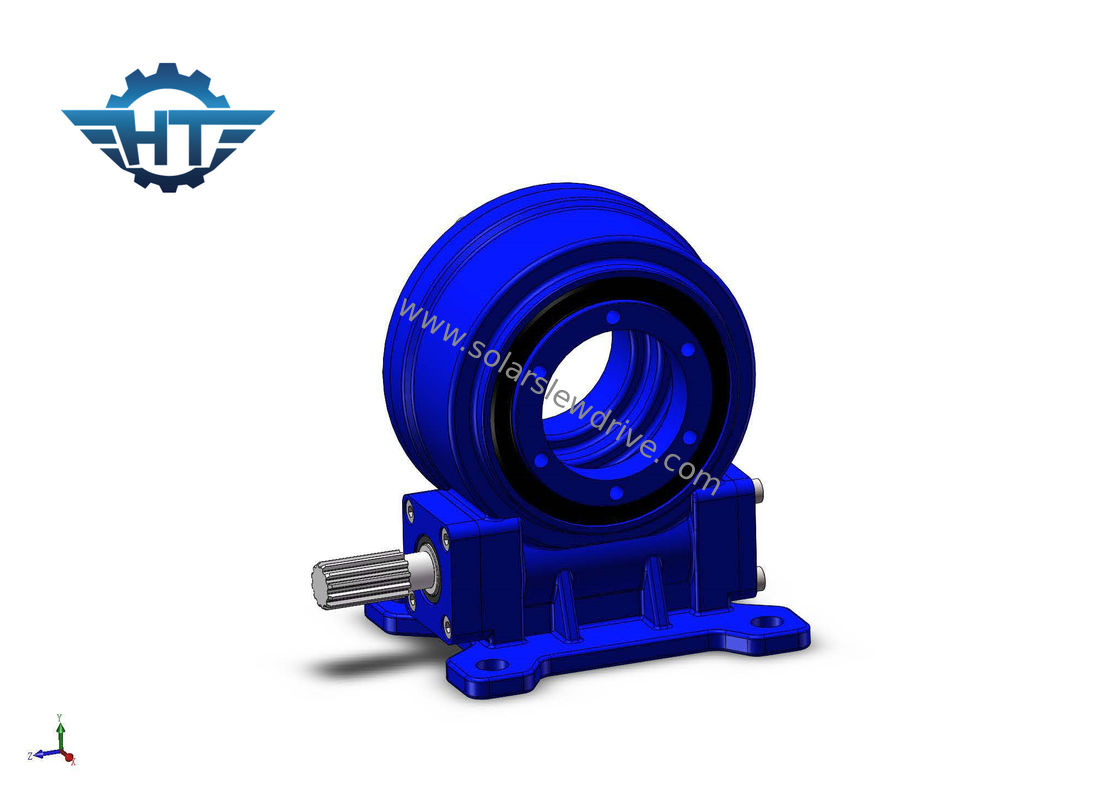

झुके हुए सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए VE7 सिंगल एक्सिस वर्म गियर स्लीविंग ड्राइव
विवरण
तिरछा सिंगल-एक्सिस ट्रैकिंग ब्रैकेट का रोटेशन अक्ष क्षैतिज तल पर एक झुकाव कोण पर स्थापित होता है, और यह एक-आयामी अक्ष के चारों ओर घूमता है।रोटेशन अक्ष की दिशा उत्तर-दक्षिण है, ताकि फोटोवोल्टिक मॉड्यूल की प्रकाश-प्राप्त सतह एक-आयामी दिशा में जितना संभव हो सके सूर्य के प्रकाश के घटना कोण के लंबवत हो।
लाभ
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़ torque
2. 360 डिग्री घूर्णन रेंज degree
3. लिफाफा कृमि ड्राइव अंदर
4. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क contact
5. स्व-लॉकिंग फ़ंक्शन
विशेषताएं
1. कम गति की स्थिति के तहत उच्च टोक़ आउटपुट, जो व्यापक अक्षीय बल, रेडियल बल और पलटने वाले क्षण को संचारित कर सकता है
2. पेचदार गियर और वर्म ड्राइव मोड।अच्छी अर्थव्यवस्था, अक्षीय आकार में मजबूत लचीलापन
3. लिफाफा घंटा का कीड़ा, बहु-दाँत संपर्क, मजबूत भार वहन क्षमता
4. उच्च प्रदर्शन घनत्व अनुपात
5. स्व-लॉकिंग प्रदर्शन या इनपुट ब्रेक जोड़ें
6. छोटे स्थान का अनुपात, सुविधाजनक स्थापना और जुदा करना
7. विविध आउटपुट फॉर्म
8. अंतराल मान को पूर्व-समायोजित करें और सीधे मशीन पर स्थापित करें
9. आईपी 66
वीई श्रृंखला के पैरामीटर्स
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | १८०० | 22 | 15 | 40% | 0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | २७ | 40% | 0.1 | हाँ | १८ |
| 7" | 57:1 | १७५० | 7000 | १३२०० | 34 | 58 | 40% | 0.1 | हाँ | 32 |
| 8" | 51:1 | २२५० | ११२०० | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
| 9" | ६१:१ | २२५० | 16000 | ३०८०० | 60 | 130 | 40% | 0.1 | हाँ | 52 |
| 12" | ७८:१ | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | ४४२०० | 110 | २३० | 40% | 0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | १४२ | 390 | 40% | 0.1 | हाँ | १३५ |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | १९२ |
| 25" | १५०:१ | २१४५० | ११२००० | 89000 | 476 | 950 | 40% | 0.1 | हाँ | २५१ |
टिप्पणी: अधिक विस्तृत आयामों और मापदंडों के लिए, कृपया हमारे बिक्री चित्र देखें।
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
