| Brand Name: | HangTuo |
| Model Number: | 9 इंच |
| MOQ: | एक टुकड़ा |
| कीमत: | USD 100~380/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |
सौर ऊर्जा के लिए मानक वर्म गियर आयाम सौर ट्रैकर स्लीव ड्राइव
कमी ड्राइव गियरबॉक्स विवरण
चीन के चांगझौ में स्थित Hangtuo, शंघाई अंतर्राष्ट्रीय हवाई अड्डे से ट्रेन द्वारा केवल 30 मिनट की दूरी पर है।हमारे पास स्लीविंग ड्राइव की डिजाइनिंग, विकास और निर्माण पर समृद्ध और विशेषज्ञ ज्ञान है।हमारे पास 10 से अधिक वर्षों का अनुभव है।हमारी टीम उस विशेष क्षेत्र में शोध और विकास में विशिष्ट है।हमारे अनुभव में फोटोवोल्टिक सिस्टम, मैकेनिकल इंजीनियरिंग, स्लीविंग ड्राइव तकनीक के लिए ट्रैकिंग तकनीकों के क्षेत्र शामिल हैं।

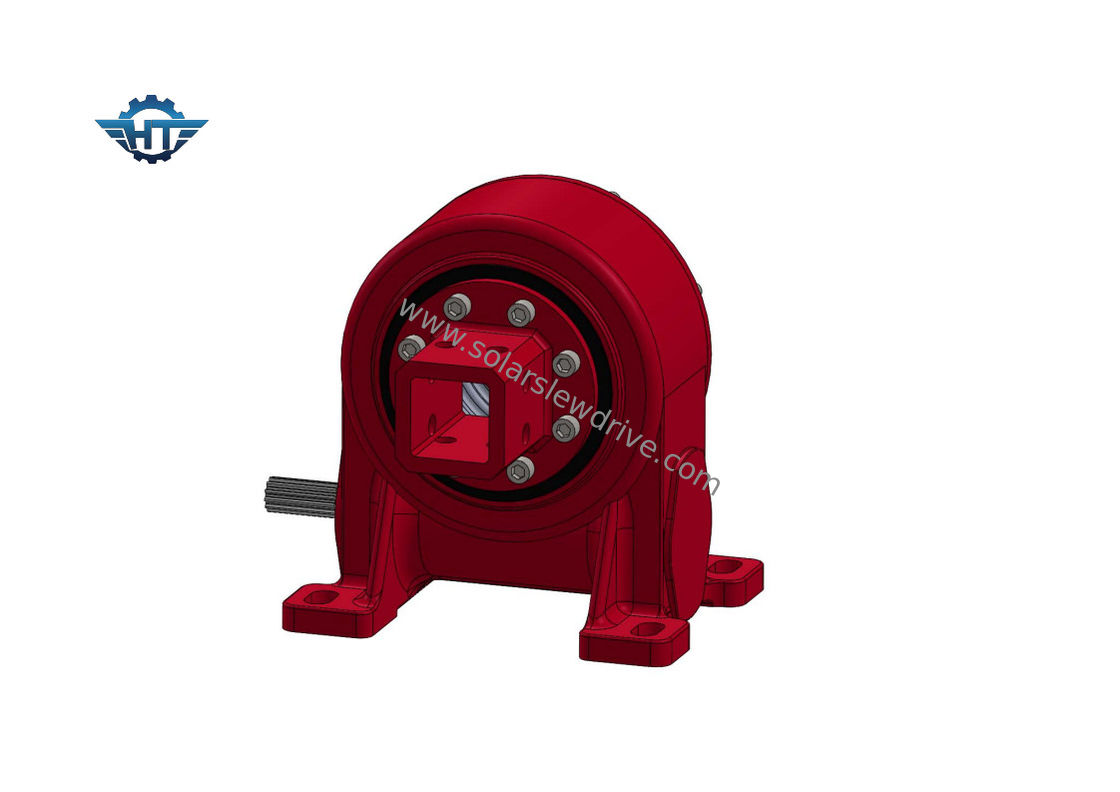

VE7 स्लीविंग ड्राइव का चित्र
हमारे फायदे
त्वरित प्रतिक्रिया टाइम्स
बड़े पैमाने पर उत्पादन के साथ-साथ ग्राहक-उन्मुख उत्पाद विकास के लिए बुद्धिमान-प्रक्रिया नियंत्रण में दीर्घकालिक अनुभव।
उत्पाद लाभ
स्लीविंग ड्राइव (एनक्लोज्ड टाइप, वर्टिकल टाइप, डुअल एक्सिस टाइप, प्रिसिजन टाइप) ऑवरग्लास वर्म स्लीविंग ड्राइव मजबूत टिल्टिंग मोमेंट टॉर्क और स्टैटिक सेल्फ-लॉकिंग फंक्शन के साथ स्लीविंग बियरिंग पर आधारित है।बहुत अधिक दांत संपर्क सतह को विशेष रूप से उच्च भार को चलाने के लिए डिज़ाइन किया गया है।
स्थिर गुणवत्ता
संयंत्र के माध्यम से क्रिटिकल क्वालिटी इंस्पेक्शन पॉइंट, कुल 9 पद स्थापित करें।हम महत्वपूर्ण गुणवत्ता निरीक्षण बिंदु स्थापित करते हैं, मुख्य प्रक्रिया में सख्ती से नियंत्रित करने के लिए गुणवत्ता निरीक्षण निर्देश बनाते हैं।हम उच्च परिशुद्धता और माप गेज अंशांकन का उपयोग करते हैं।
परिक्षण
उन्नत माप उपकरण
माप को अंशांकित किया जाना चाहिए, जाँच की जानी चाहिए और केवल योग्य गेज का उपयोग किया जा सकता है।
वीई सीरीज स्लीविंग ड्राइव की तकनीकी शीट
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हां | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हां | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हां | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हां | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हां | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हां | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हां | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हां | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हां | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हां | 251 |
अधिक विस्तृत उत्पाद तकनीकी मानकों के लिए, उत्पाद सूची और विस्तृत बिक्री चित्र के लिए हमसे संपर्क करें।
आवेदन
डुअल-एक्सिस स्लीविंग ड्राइव्स के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कंसंट्रेट फोटोवोल्टिक्स (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट्स, रोबोटिक आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
