उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE5" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
गियर अनुपात: | 37:1 | प्रकार: | संलग्न करना |
---|---|---|---|
आवेदन पत्र: | उच्च टोक़ निर्माण मशीनरी | चालक: | हाइड्रोलिक मोटर |
आईपी ग्रेड: | IP66 | रंग: | के रूप में अनुरोध किया |
दक्षता: | 40% | प्रतिक्रिया: | 0.1° |
हाई लाइट: | वर्म गियर वाली हाइड्रोलिक स्लीविंग ड्राइव,निर्माण मशीन के लिए हाइड्रोलिक स्लीविंग ड्राइव,हाई टॉर्क हाइड्रोलिक स्लीविंग ड्राइव |

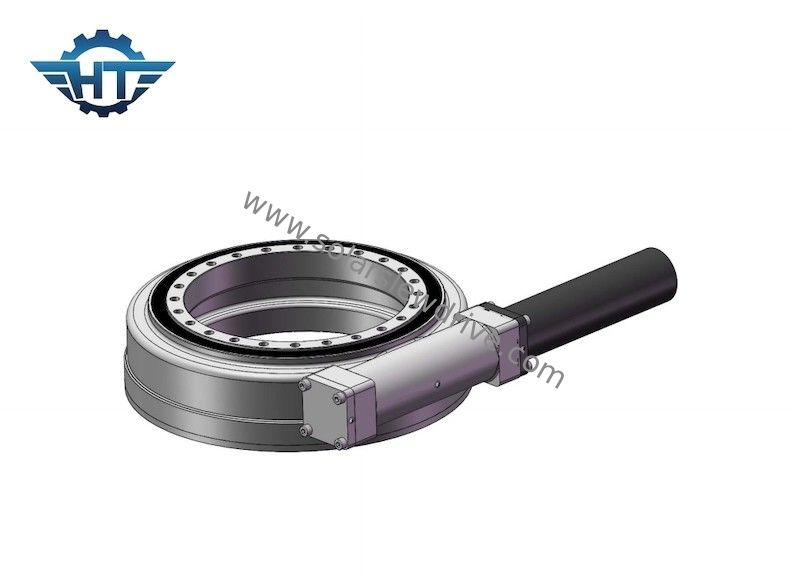

उच्च टोक़ निर्माण मशीनरी के लिए कृमि गियर हाइड्रोलिक स्लीविंग ड्राइव
वर्म गियर वाली हाइड्रोलिक स्लीविंग ड्राइव विवरण:
उद्योग में, विभिन्न श्रृंखलाओं के साथ रोटरी ड्राइव के कई मॉडल हैं।एसई श्रृंखला एक सामान्य श्रेणी है।स्लीविंग ड्राइव की इस श्रेणी में आमतौर पर लिप सील, स्लीविंग रिंग असेंबलियों, 360-डिग्री रोटेशन और एक सेल्फ-लॉकिंग गियर सेट के साथ एक कम लागत वाला संलग्न डिज़ाइन होता है।चुनिंदा मॉडलों में बढ़ी हुई टॉर्क क्षमता के लिए डुअल वर्म गियर डिज़ाइन की सुविधा है।इसके अलावा, डिवाइस उच्च आर्द्रता वाले वातावरण में भी एप्लिकेशन आवश्यकताओं को पूरा कर सकता है, ताकि यह गीले मौसम या यहां तक कि भारी बारिश से आसानी से प्रभावित न हो।
इसके अलावा, एसई स्लीविंग ड्राइव ऑवरग्लास वर्म ड्राइव तकनीक का उपयोग करता है और अच्छे प्रभाव प्रतिरोध के साथ एक मल्टी-गियर कॉन्टैक्ट ऑवरग्लास वर्म संरचना को अपनाता है, जो अधिकतम गियर टॉर्क और सबसे स्थिर रोटेशन प्राप्त करने के लिए अधिक सटीक अनुप्रयोगों के लिए उपयुक्त है।एक मानक स्विंग ड्राइव एक खुले आवास और एक सेल्फ-लॉकिंग ऑवरग्लास वर्म से सुसज्जित है।जब पावर इनपुट को न्यूट्रल में वापस कर दिया जाता है, तो वर्म बिना किसी बाहरी ब्रेकिंग के लोड को लॉक कर देगा।यह डिज़ाइन एसई स्लीविंग ड्राइव को दो वस्तुओं के सापेक्ष रोटेशन के मिलान के लिए एक आदर्श समाधान बनाता है।
एसई सीरीज के प्रदर्शन पैरामीटर्स
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हां | किलोग्राम | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हां | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | 0.1 | हां | 9 |
5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हां | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | 0.1 | हां | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | 0.1 | हां | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हां | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | 0.1 | हां | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | 0.1 | हां | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | 0.1 | हां | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | 0.1 | हां | 182 |
लाभ
1. कुशलता से तेल रिसाव से बचने के लिए कंकाल तेल सील का उपयोग करें
2. डिज़ाइन किया गया माउंटिंग आयाम कई अनुप्रयोगों से मेल खा सकता है।
3. आसान रखरखाव
4. वर्म गियर संरचना को अपनाएं जिसमें मजबूत आसंजन और ड्राइविंग टॉर्क हो
