| Brand Name: | HangTuo |
| Model Number: | SE3" |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

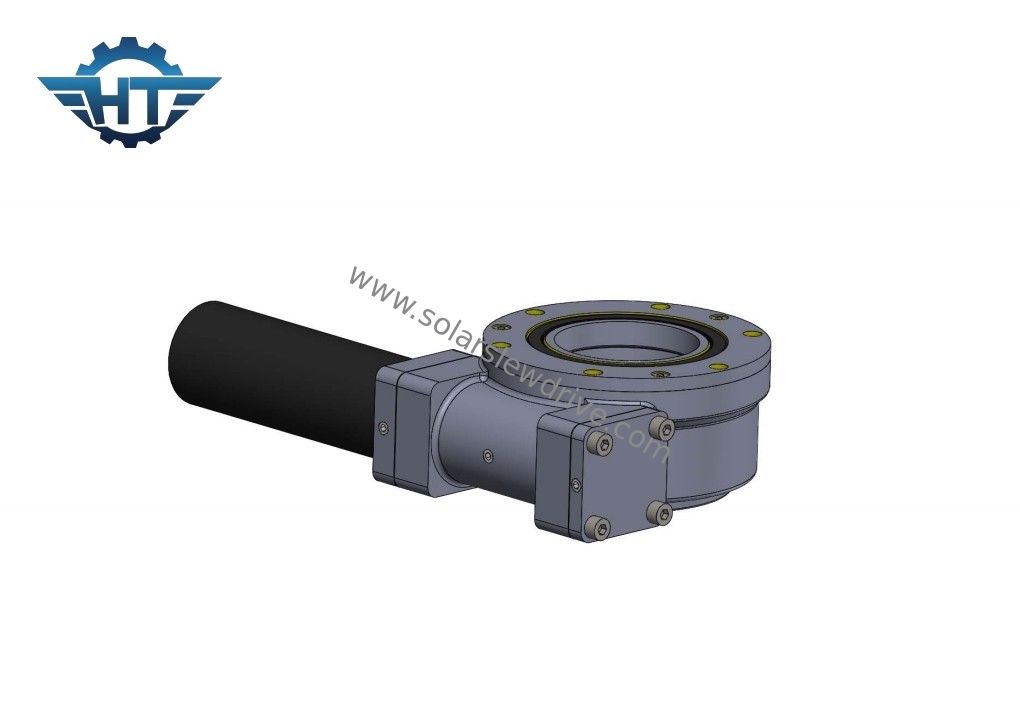

लिंगकेज सोलर ट्रैकिंग सिस्टम के लिए वर्म गियर स्मॉल साइज स्लीविंग रिंग बियरिंग्स:
छोटे आकार की स्लीविंग रिंग बियरिंग्सविवरण
रोटरी रेड्यूसर एक पूर्ण-चक्र रोटरी मंदी संचरण तंत्र है जो एक ड्राइविंग शक्ति स्रोत को एकीकृत करता है।यह ट्रांसमिशन फॉलोअर और मैकेनिज्म अटैचमेंट के रूप में स्लीविंग बेयरिंग का उपयोग करता है।ड्राइविंग स्रोत और आवरण, और दूसरी अंगूठी का उपयोग ट्रांसमिशन अनुयायी और संचालित काम करने वाले हिस्से के कनेक्शन आधार दोनों के रूप में किया जाता है, ताकि स्लीविंग असर स्वयं एक पूर्ण-परिधि स्लीविंग कनेक्शन हो, और ड्राइविंग पावर स्रोत और मुख्य ट्रांसमिशन पार्ट्स इसे एक सार्वभौमिक मंदी संचरण तंत्र बनाते हैं जो रोटेशन, मंदी और ड्राइविंग के कार्यों को एकीकृत करता है, और साथ ही साथ एक सरल संरचना होती है और निर्माण और रखरखाव के लिए सुविधाजनक होती है।
एसई स्लीव रिंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हाँ | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | हाँ | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | हाँ | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | हाँ | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | हाँ | 204 |
फ़ायदा
1. रोटेशन प्राप्त करने के लिए एक वर्म गियर नियोजित करें, जो गति में धीमी हो लेकिन बहुत अधिक अनुपात में एक इनपुट टोक़ को बढ़ा सकता है और उच्च टोक़ की आवश्यकता वाले अनुप्रयोगों में उपयोग किया जाता है
2. संलग्न डिजाइन, IP66 सुरक्षा ग्रेड जो बाहरी कठोर परिस्थितियों जैसे बंदरगाह, खनन आदि के लिए एकदम सही है।
3. सेल्फ-लॉक फीचर जो इसे सेफ्टी पार्ट बनाता है
4. बड़े ट्रांसमिशन गियर अनुपात हासिल करने के लिए विभिन्न गियर मोटर संलग्न कर सकते हैं, इस प्रकार पूरी इकाई को उच्च टोक़ के साथ कम गति प्रदान कर सकते हैं
