अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE3" |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 100~1100/ pc |
| पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
| गियर अनुपात: | 31:1 | सामान्य आउटपुट टॉर्क: | 533 एनएम |
|---|---|---|---|
| उत्पत्ति के प्लेस: | चांगझौ, चीन | टोर्क पकड़ना: | 7000 एनएम |
| झुकाव टोक़: | 744 एनएम | रेटेड आउटपुट टॉर्क: | 0.065 आरपीएम |
| प्रयोग: | सौर ट्रैकर्स | फ़ीचर को सुरक्षित रखें: | IP66 |
| हाई लाइट: | SE3 सोलर वर्म गियर स्लीविंग ड्राइव,7000 एनएम सोलर वर्म गियर स्लीव ड्राइव,सोलर ट्रैकिंग सिस्टम गियर स्लीव ड्राइव |
||

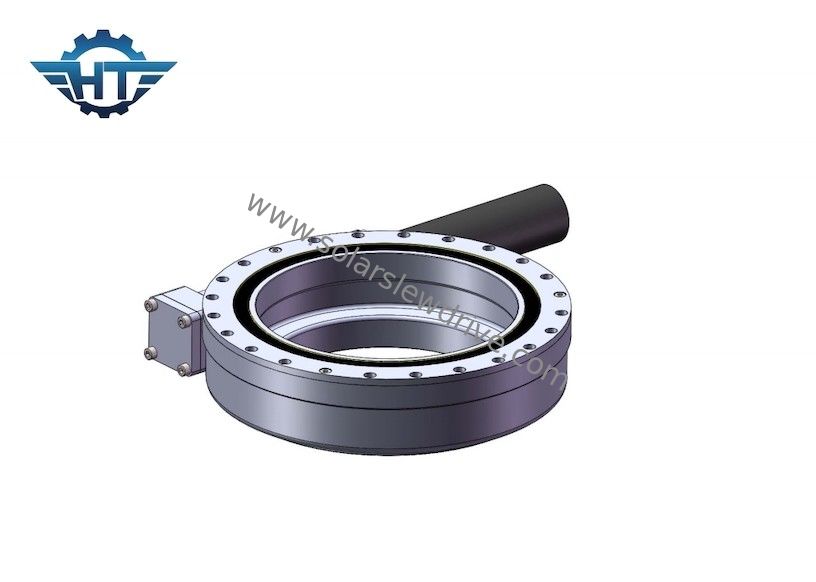

पीवी माउंटिंग ट्रैकिंग सिस्टम के लिए SE3 छोटा सोलर वर्म गियर स्लीविंग ड्राइव
वर्म गियर स्लीविंग ड्राइवडीलेखन
Changzhou Hangtuo की कॉम्पैक्ट वर्म ड्राइव अपने उच्च शक्ति घनत्व के लिए जानी जाती है।वर्म ड्राइव स्लीविंग रिंग में टॉर्क का संचरण सुनिश्चित करता है।यह डिज़ाइन विशेष रूप से उच्च बलों और सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त है, जैसे क्रेन और भारी वाहनों के चेसिस के लिए स्टीयरिंग गियरबॉक्स, लोडिंग क्रेन, निर्माण और कृषि और वानिकी मशीनरी।
एसई क्षैतिज स्लीविंग ड्राइव के पैरामीटर
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | क्षमता | शुद्धता | स्व ताला | वज़न |
| एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हाँ | किलोग्राम | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | 0.1 | हाँ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हाँ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | 0.1 | हाँ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | 0.1 | हाँ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | 0.1 | हाँ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | 0.1 | हाँ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | 0.1 | हाँ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | 0.1 | हाँ | 182 |
स्लीविंग ड्राइव डीसी मोटर
1. आउटपुट शाफ्ट के लिए दोहरी सहायक संरचना को अपनाएं ताकि गियरबॉक्स का अधिकतम टॉर्क बहुत बढ़ जाए।
2. सन व्हील और प्लेनेटरी व्हील स्पलाइन से जुड़े होते हैं जो गियरबॉक्स के अधिकतम टॉर्क को बढ़ाते हैं और जीवन को लंबा करते हैं।
3. हम इनपुट चरण में पेचदार गियर का उपयोग करते हैं जो शोर को कम और उच्च गति में सुचारू रूप से चलाते हैं।आंतरिक गियर रिंग को अलग किया जाता है ताकि हम अधिक अनुपात बना सकें और डिजाइन लचीला हो।गियरबॉक्स और मोटर अक्षीय में स्क्रू द्वारा सीम फिक्स द्वारा स्थित होते हैं जो मिलान परिशुद्धता को बढ़ाते हैं और शोर को कम करते हैं।
4. हम ग्रहों के पहिये के अंदर रोलिंग पिन धारक का उपयोग करते हैं। हम पीसने के बजाय रोलिंग पिन पीसने का उपयोग करते हैं ताकि गियरबॉक्स का जीवन अधिक लंबा हो।
5. डबल सहायक संरचना;प्लेनेटरी गियर्स के आंतरिक बोर पर आंतरिक पीस, जिससे आंतरिक बोर की गोलाई 0.003 मिमी से कम हो जाती है; फिसलने के बजाय लुढ़क कर चलना;HRC60 गियर सतह सटीक स्क्रैपिंग; इन सभी तकनीकों को अपनाने से सुपर शांत और स्थिर संचालन और 10000 घंटे से अधिक का लंबा जीवनकाल सुनिश्चित होता है।
