उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE21" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
सामग्री: | क्यूटी | नमूना: | SE21" |
---|---|---|---|
गियर अनुपात: | 125:1 | रेटेड आउटपुट टॉर्क: | 16 kNm |
झुकाव टोक़: | 205 kNm | क्षमता: | 40% |
रंग: | आरएएल 9006 या अनुरोध के अनुसार | आवेदन पत्र: | स्वचालन मशीन |
हाई लाइट: | संलग्न वर्म गियर सोलर स्लीव ड्राइव,ऑटोमेशन मशीन के लिए सोलर स्लीव ड्राइव,16 kNm सोलर स्लीव ड्राइव |

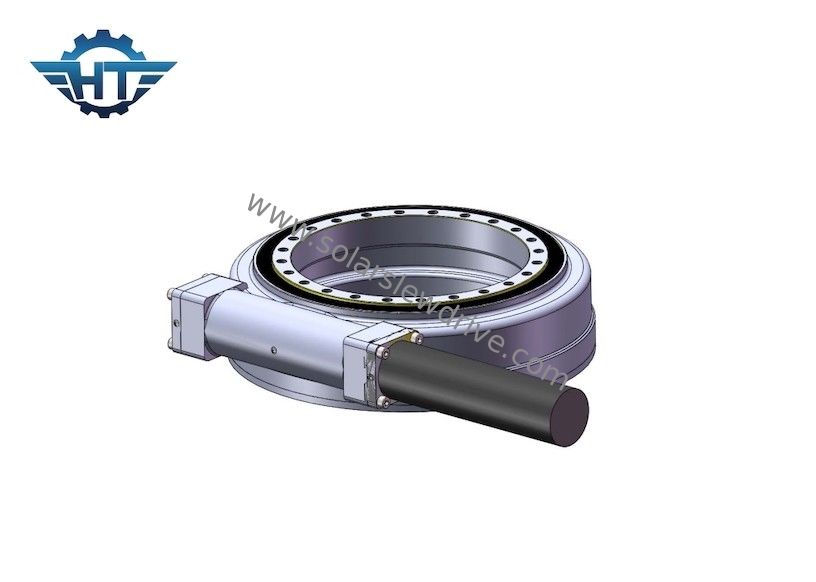

ऑटोमेशन मशीन और सौर ऊर्जा के लिए बड़े आकार के संलग्न वर्म गियर स्लीव ड्राइव
बिग साइज स्लीव ड्राइवविवरण
हमारे बड़े आकार के स्लीविंग ड्राइव में एक बड़ा ट्रांसमिशन अनुपात है और कंपित एक्सल ओब्लिक गियर तंत्र की तुलना में अधिक कॉम्पैक्ट है।लाइन संपर्क के लिए टू व्हील मेशिंग टूथ सरफेस ताकि असर क्षमता बहुत अधिक हो और बैकलैश छोटा और कम शोर हो।बड़े आकार के स्लीविंग ड्राइव में सेल्फ-लॉकिंग की सुविधा होती है और यह रिवर्स सेल्फ-लॉकिंग का एहसास कर सकता है, यानी वर्म व्हील को चलाने के लिए केवल वर्म।इस सुविधा के साथ, भारी मशीनरी में प्रयुक्त कृमि तंत्र सुरक्षा सुरक्षा भूमिका निभा सकता है।
एसई सीरीज स्लीविंग ड्राइव के पैरामीटर्स
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हाँ | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | हाँ | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | हाँ | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | हाँ | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | हाँ | 204 |
उत्पाद विवरण
उद्गम-स्थान: जिआंगसू, चीन (मुख्यभूमि)
ब्रांड का नाम: हैंगटूओ
स्थिर अक्षीय रेटिंग:1600 केएन
स्टेटिक रेडियल रेटिंग: 640 KN
गतिशील अक्षीय रेटिंग: 385 KN
गतिशील रेडियल रेटिंग: 335 KN
स्थितिः नई
आउटपुट टॉर्क: 16 kNm
गियर अनुपात: 125:1
टिल्टिंग मोमेंट टॉर्क: 205 KN.m
होल्डिंग टॉर्क: 105 KN.m
मोटर:125CC,160CC,200CC हाइड्रोलिक मोटर
बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स
Hangtuo स्लीविंग ड्राइव और स्लीविंग बियरिंग/रिंग का उपयोग निर्माण उपकरण और ऑटोमेशन रोबोटिक्स सिस्टम, जैसे ट्रक माउंटेड क्रेन, ऑफशोर कार्नेस, एक्सकेवेटर के लिए किया जा सकता है।
लाभ
1. मजबूत उलट पल
2. लिफाफा कृमि ड्राइव को अपनाएं
3. बहु दांत संपर्क, उच्च भार क्षमता
4. सेल्फ-लॉकिंग फंक्शन
