| Brand Name: | HangTuo |
| Model Number: | SE9 |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

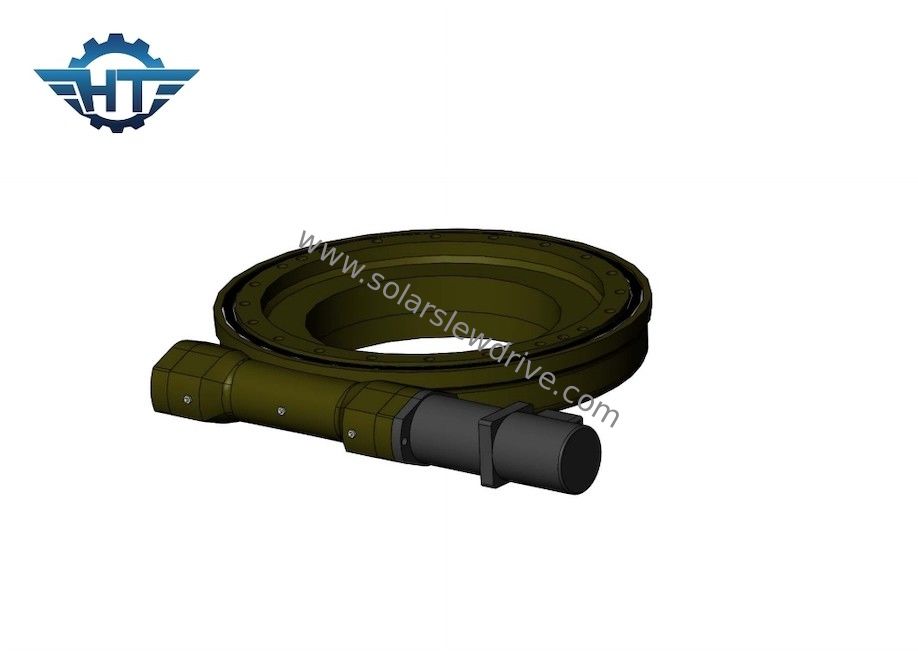

उच्च प्रेसिजन सौर ट्रैकिंग सिस्टम के लिए स्टेपर मोटर और एन्कोडर्स के साथ स्लीविंग ड्राइव
स्लीविंग ड्राइवविवरण
सिंगल-एक्सिस स्लीविंग ड्राइव के साथ हॉरिजॉन्टल सिंगल-एक्सिस सिस्टम
सिंगल-एक्सिस ट्रैकिंग सिस्टम 30 डिग्री से कम अक्षांश वाले क्षेत्रों में उपयोग के लिए उपयुक्त है, और बिजली उत्पादन को 20% -30% तक बढ़ा सकता है।
सिंगल-एक्सिस स्लीविंग ड्राइव के साथ इंक्लूड सिंगल-एक्सिस सिस्टम
ओब्लिक सिंगल-एक्सिस ट्रैकिंग और वर्टिकल सिंगल-एक्सिस ट्रैकिंग 40 डिग्री से अधिक अक्षांश वाले क्षेत्रों में उपयोग के लिए उपयुक्त हैं, जो बिजली उत्पादन को 25% -35% तक बढ़ा सकते हैं।
डुअल एक्सिस स्लीविंग ड्राइव का उपयोग करते हुए डुअल एक्सिस ट्रैकिंग सिस्टम
प्रणाली में दो दिशाओं में घूर्णन की धुरी होती है।सूर्य के अज़ीमुथ के साथ-साथ उसकी ऊँचाई में भी सूर्य को ट्रैक करने के लिए पैनल बनाए जा सकते हैं।ताकि यह प्राप्त किया जा सके कि पैनल सूर्य की किरणों के लंबवत रहें।दोहरे अक्ष ट्रैकिंग 40 डिग्री से अधिक अक्षांश वाले क्षेत्रों में उपयोग के लिए उपयुक्त है, जो बिजली उत्पादन को 35-45% तक बढ़ा सकता है।
एसई स्लीविंग ड्राइव के पैरामीटर
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | क्षमता | शुद्धता | स्व ताला | वज़न |
| एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हाँ | किलोग्राम | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | 0.1 | हाँ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | हाँ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | 0.1 | हाँ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | 0.1 | हाँ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | 0.1 | हाँ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | 0.1 | हाँ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | 0.1 | हाँ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | 0.1 | हाँ | 182 |
हमारे बारे में
आप एक मूल प्रकार (ओपन गियर) या पूरी तरह से संलग्न प्रकार का ऑर्डर कर सकते हैं।हम एक टू-एक्सिस स्लीव ड्राइव (एकल रोटरी ड्राइव दोनों दिशाओं में एक साथ घूमते हैं) और एक सिंगल-शाफ्ट डुअल ड्राइव (दो ड्राइव वर्म्स एक ही शाफ्ट पर एक ही स्लीविंग बेयरिंग ड्राइव करते हैं) की पेशकश करते हैं।
विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर ऊर्जा संयंत्र, पवन टरबाइन, ट्रक क्रेन, हवाई कार्य वाहन, उपयोगिता उपकरण, हाइड्रोलिक उपकरण, पेट्रोलियम उपकरण, व्हील स्टीयरिंग उपकरण, उत्खनन और स्वचालित उठाने वाले उपकरण शामिल हैं।ऐसे कई अन्य अनुप्रयोग हैं जिन्हें विस्तृत रूप से सूचीबद्ध नहीं किया गया है, क्योंकि स्लीविंग ड्राइव उन अनुप्रयोगों के लिए सबसे अच्छा विकल्प है जो एक ही ट्रांसमिशन पर उच्च भार और उच्च टोक़ प्रदान करते हैं।
हम कई अलग-अलग प्रकार के स्लीव ड्राइव का उत्पादन करते हैं और कई प्रकार के स्लीव ड्राइव और ड्राइव घटकों की पेशकश करते हैं।हमारे स्लीव ड्राइव सेल्फ-लॉकिंग या बैक-ड्राइव हो सकते हैं।स्व-लॉकिंग स्लीव ड्राइव रिवर्स नहीं होता है जब रिवर्स फोर्स को स्लीविंग रिंग से वर्म में प्रेषित किया जाता है, और एक अलग ब्रेक स्थापित करने की कोई आवश्यकता नहीं होती है।सेल्फ-लॉकिंग के बजाय, इसे रिवर्स में चलाया जा सकता है।हाइड्रोलिक अनुप्रयोगों के लिए, हम अपने ग्राहकों को हाइड्रोलिक मोटर्स की आपूर्ति करते हैं।बिजली के उपकरणों के लिए, हम अपने ग्राहकों के लिए गियरबॉक्स और विभिन्न मोटरों की आपूर्ति कर सकते हैं।
