उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई9" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~380/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
नमूना: | 9 इंच | गियर अनुपात: | 61:1 |
---|---|---|---|
क्षमता: | 40% | शुद्धता: | 0.1 डिग्री से कम |
चालक: | इलेक्ट्रिक डीसी मोटर | टाइप: | लंबवत घुड़सवार |
आवेदन पत्र: | सौर ट्रैकिंग प्रणाली | रंग: | के रूप में अनुरोध किया |
हाई लाइट: | वर्टिकल वर्म गियर स्लीविंग ड्राइव,9 इंच स्लीव गियर स्लीविंग ड्राइव,हाई होल्डिंग टॉर्क गियर स्लीविंग ड्राइव |

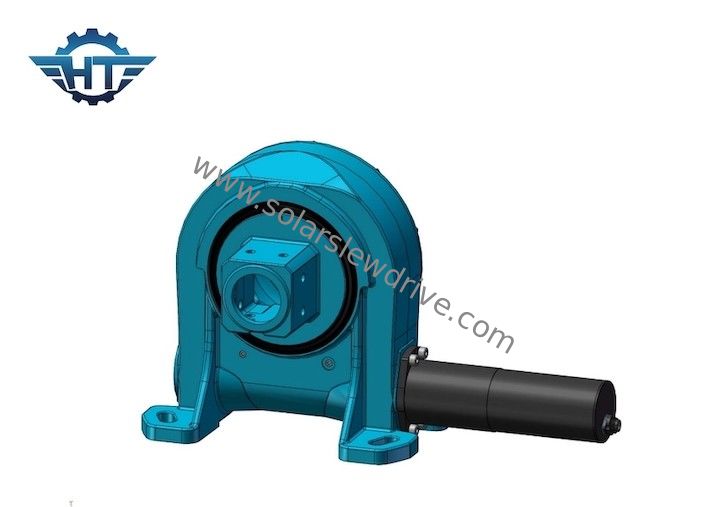

हाई होल्डिंग टॉर्क सोलर ट्रैकिंग सिस्टम के लिए 9 इंच वर्टिकल वर्म गियर स्लीविंग ड्राइव
वर्म गियर स्लीविंग ड्राइवविवरण
चूंकि स्लीविंग ड्राइव रिड्यूसर का उपयोग आमतौर पर बड़े पैमाने के उपकरणों के एक सामान्य घटक के रूप में किया जाता है, स्लीविंग ड्राइव रिड्यूसर उत्पाद एक घटक असेंबली स्थिति में होता है जब इसे उपयोगकर्ता को दिया जाता है, और इसे आने पर होस्ट के साथ कनेक्ट और असेंबल करने की आवश्यकता होती है। पूरी मशीन के निर्माता पर।इस प्रक्रिया में, विशेष रूप से एक बंद संरचना के साथ स्लीविंग ड्राइव के लिए, क्योंकि बाहरी आवरण और आंतरिक ट्रांसमिशन भाग के बीच का कनेक्शन और संपूर्ण स्लीविंग ड्राइव और होस्ट के बीच का कनेक्शन कनेक्टिंग होल के एक ही सेट का उपयोग करता है, स्लीविंग ड्राइव पूर्व है - कारखाने से बाहर निकलने पर बाहरी आवरण और आंतरिक संचरण भाग के बीच जुड़ा हुआ है।इस कनेक्शन में स्लीविंग ड्राइव के आंतरिक ट्रांसमिशन भागों की ट्रांसमिशन क्लीयरेंस और स्थिति समायोजन शामिल है, इसलिए होस्ट के साथ कनेक्ट करते समय, इन पूर्व-कनेक्शन को निकला हुआ किनारा छेद के एक ही समूह में बनाए रखना आवश्यक है, और उपयोगकर्ताओं के लिए आरक्षित अन्य छेदों का उपयोग करना आवश्यक है। रोटरी ड्राइव निर्माता द्वारा।इसे मेजबान के साथ एक साथ स्थापित किया जाना चाहिए।इस प्रक्रिया के दौरान, स्लीविंग ड्राइव का मूल असेंबली फॉर्म क्षतिग्रस्त नहीं होना चाहिए, ताकि इसकी ट्रांसमिशन दक्षता को नुकसान न पहुंचे।फ़ैक्टरी छोड़ने से पहले उपयोगकर्ता को दी गई स्लीविंग ड्राइव को चिकनाई वाले तेल से भर दिया गया है।जब मुख्य इंजन उपयोगकर्ता को दिया जाता है, तो उपयोगकर्ता को नियमित रूप से चिकनाई वाला तेल जोड़ने और स्लीविंग ड्राइव के उपयोग के नियमों के अनुसार इसे बनाए रखने के लिए सूचित किया जाना चाहिए।
वीई श्रृंखला के पैरामीटर्स
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
लाभ
1. ± 60 डिग्री घुमाएं, अंदर कठिन रोकें
1. स्लीविंग रिंग के आधार पर मजबूत पलटने वाला क्षण
2. लिफाफा कृमि ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
आवेदन पत्र
अनुप्रयोगों में सौर ट्रैकर्स, पवन टर्बाइन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस, ऑटोमोटिव लिफ्ट और पवन टरबाइन, व्यंजन, उपग्रह एंटीना आदि शामिल हैं।
