उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई9" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
नमूना: | वीई9" | गियर अनुपात: | 61:1 |
---|---|---|---|
आवेदन पत्र: | सौर ट्रैकिंग प्रणाली | उत्पत्ति के प्लेस: | चांगझौ, चीन |
चालक: | ग्रहीय गियरबॉक्स | प्रमाणपत्र: | आईएसओ 9 001, सीई |
रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1° |

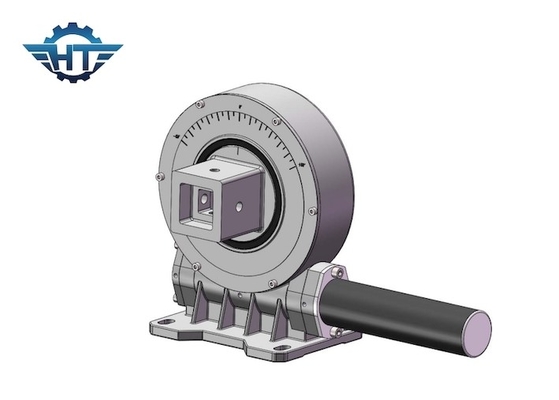

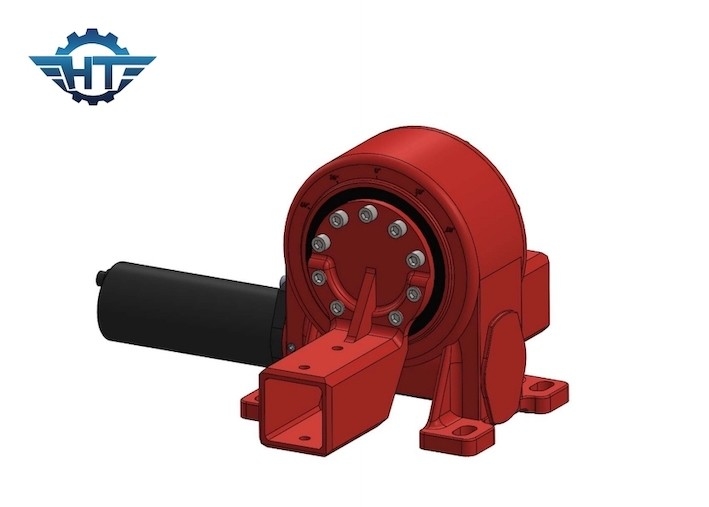

ऑटो सोलर ट्रैकिंग सिस्टम के लिए लार्ज स्लीविंग रेश्यो वर्म गियर स्लीविंग बेयरिंग
वर्म गियर स्लीविंग बेयरिंगविवरण
हमारे स्लीविंग ड्राइव का उपयोग लगभग किसी भी एप्लिकेशन में किया जा सकता है जिसके लिए पूर्ण-चक्र या सीमित-कोण गति की आवश्यकता होती है।स्लीविंग ड्राइव को उच्च घूर्णी टोक़ के साथ रेडियल या अक्षीय भार को संभालने के लिए डिज़ाइन किया गया है।खनन, निर्माण, धातु के काम और अन्य अनुप्रयोग जिन्हें अविश्वसनीय ताकत और निर्दोष परिशुद्धता की आवश्यकता होती है, सुरक्षा और सटीकता के लिए रोटरी तकनीक का उपयोग करते हैं।
हमारे स्विंग ड्राइव के विकल्प इस प्रकार हैं:
सिंगल वर्म ड्राइव
डबल वर्म ड्राइव
हाइड्रोलिक मोटर
विद्युत मोटर
एयर मोटर
एनकोडर
ट्रैकिंग सटीकता
खुल घर
बंद घर
मापदंडों
नमूना: | वीई9 | उत्पत्ति का स्थान | चांगझौ, चीन |
ब्रैंड | हांग्तुओ | टाइप | संलग्न करना |
सामग्री | 42CrMo, 50Mn | आउटपुट टॉर्क | 4300 एनएम |
टिल्टिंग मोमेंट टॉर्क | 16 के एनएम | टोर्क पकड़ना | 27.2 के एनएम |
स्थिर अक्षीय रेटिंग | 60 केएन | स्टेटिक रेडियल रेटिंग | 130 केएन |
गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
गियर अनुपात | 61:1 | क्षमता | 40% |
वीई सीरीज स्लीव ड्राइव तकनीकी डेटा
नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | 13 किलो |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | हाँ | 18 किलो |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | हाँ | 28 किग्रा |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | हाँ | 35 किग्रा |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | हाँ | 51किग्रा |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | 61 किग्रा |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | हाँ | 78 किग्रा |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | हाँ | 105 किग्रा |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | 185 किग्रा |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 244 किलो |
