उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई9" |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~400/ pc |
पैकेजिंग विवरण: | परतदार लकड़ी वाला बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 पीसी प्रति माह |
नमूना: | वीई9" | स्व ताला: | हाँ |
---|---|---|---|
प्रमाणपत्र: | आईएसओ 9 001, सीई | गारंटी: | 5~10 वर्ष |
सामग्री: | क्यूटी | आवेदन पत्र: | क्षैतिज सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम |
परीक्षण: | टॉर्क टेस्ट, लाइफ ड्यूटी आदि। | शुद्धता: | 0.1 |

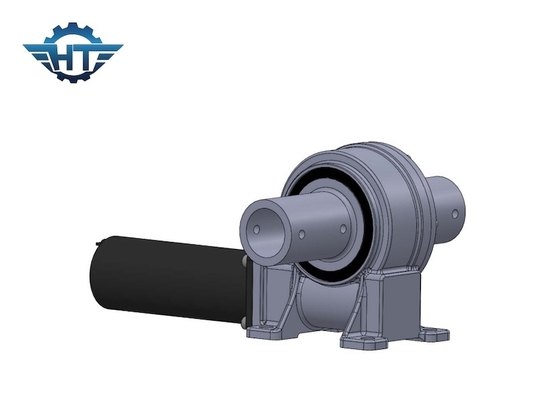

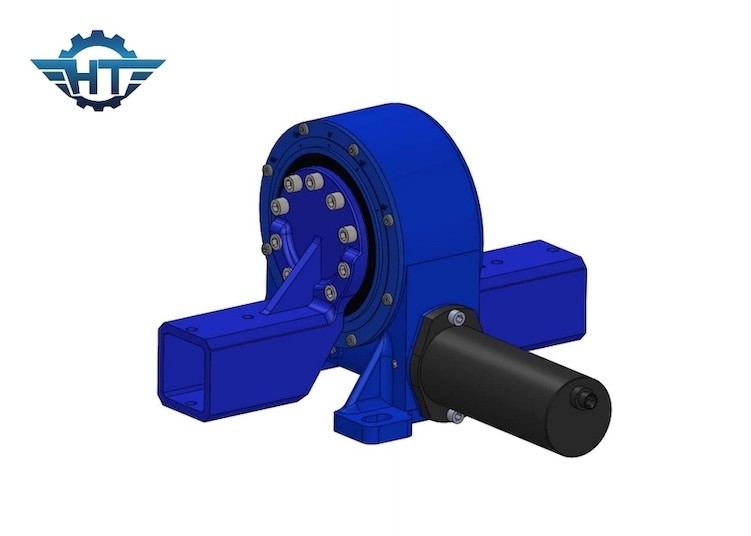

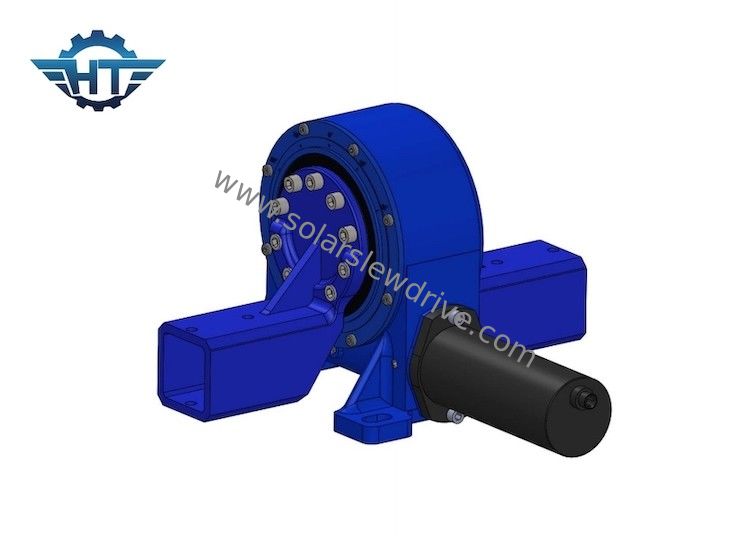

क्षैतिज सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए छोटे आकार का हैवी ड्यूटी स्लीव ड्राइव
हैवी ड्यूटी स्लीव ड्राइवविवरण
HT Slewing Drive एक गियरबॉक्स है जिसे उच्च घूर्णी टोक़ के साथ रेडियल या अक्षीय भार को संभालने के लिए डिज़ाइन किया गया है।इसके अलावा, ड्राइव के दिल में असर वाली स्लीविंग रिंग इसे उच्च ब्रैकट या पल भार का सामना करने में सक्षम बनाती है।"वर्म" लीड स्क्रू के वंशज, रोटरी ड्राइव निर्माण मशीनरी, निर्माण, सैन्य उपकरण, और कई अन्य अनुप्रयोगों में पाए जाते हैं जहां ताकत और सटीकता की आवश्यकता होती है।
वीई सीरीज स्लीविंग ड्राइव का प्रदर्शन
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | क्षमता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | हाँ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | हाँ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | हाँ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | हाँ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | हाँ | 251 |
विशेषताएँ
सामग्री से तैयार उत्पाद तक, हमारे वर्म ड्राइव ग्राहकों की विशेष आवश्यकताओं के अनुसार दक्षता की सटीकता पर नज़र रखने के लिए डिज़ाइन, परीक्षण और गारंटीकृत हैं।
स्लीविंग ड्राइव असीमित परिधीय रोटेशन और गति में कमी का एहसास कर सकता है, और बड़े अक्षीय बल, रेडियल बल और उलटा बल का सामना कर सकता है।इसमें उच्च सटीकता, कॉम्पैक्ट संरचना और बड़ी वहन क्षमता के फायदे हैं।
अनुप्रयोग
स्लीविंग ड्राइव की भौतिकी उन्हें कई अनुप्रयोगों के लिए एक बहुमुखी समाधान बनाती है।ऑपरेशन में, स्लीविंग ड्राइव की अक्षीय गति, या इसकी धुरी के बारे में गति, रेडियल टॉर्क उत्पन्न करने के लिए परस्पर क्रिया करती है।यह क्रिया क्षैतिज कृमि के खांचे को ऊर्ध्वाधर गियर के दांतों से मेश करके होती है।मुड़ते समय, वर्म गियर की अक्षीय गति प्रवर्धित टोक़ बल को रेडियल गियर में स्थानांतरित करती है।कृमि पर धागों की संख्या और परस्पर क्रिया करने वाले गियर की संख्या इकाई के गति अनुपात को निर्धारित करेगी।स्लीविंग ड्राइव उन अनुप्रयोगों के लिए सबसे उपयुक्त हैं जहां उच्च टोक़ सटीक स्थिति और घूर्णी सटीकता उत्पन्न कर सकता है।यह डिज़ाइन न्यूनतम निकासी के साथ इकाई को सुचारू रूप से और शक्तिशाली रूप से चालू रखता है।
