| Brand Name: | HangTuo |
| Model Number: | वीई9" |
| MOQ: | 1 टुकड़ा |
| कीमत: | USD 100~1600/ pc |
| Delivery Time: | 15 ~ 45 दिन |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

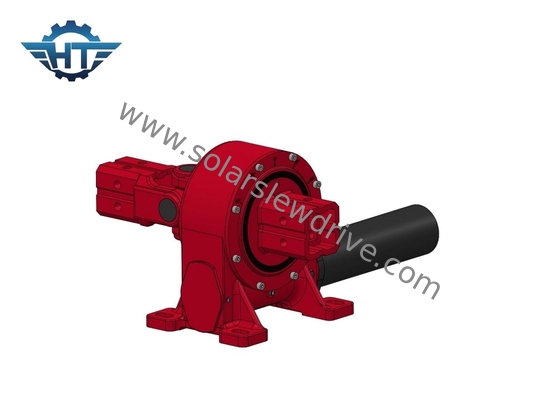

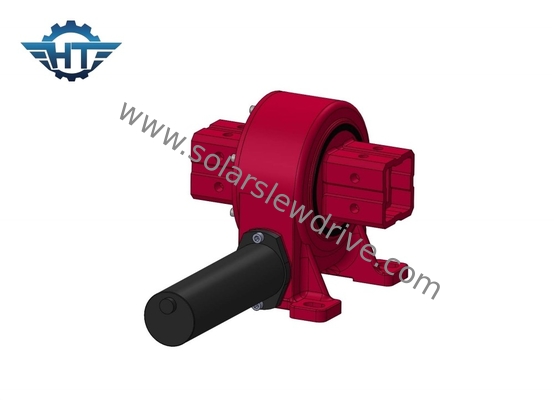

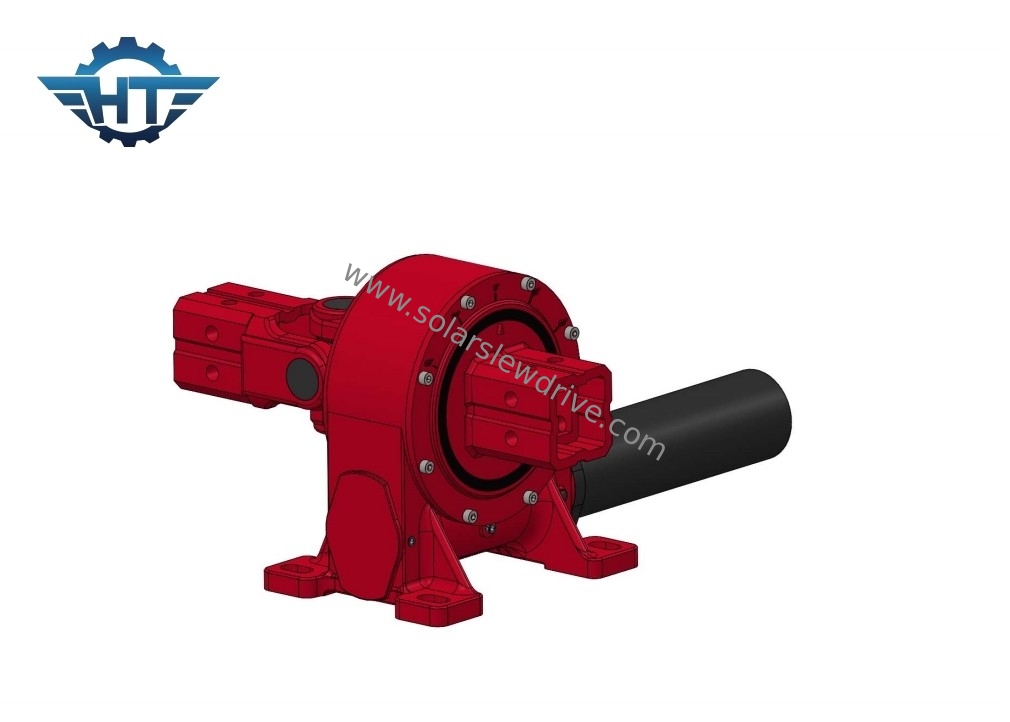

ऊर्ध्वाधर एकल अक्ष सौर स्लीव ड्राइव कीड़ा गियर पीवी ट्रैकर्स के लिए संलग्न घर
सौर स्लेव ड्राइवविवरण
बंद घर प्रकार क्षैतिज घुमावदार ड्राइव reducer एक घर प्रकार आधार, एक घुमावदार गियर, एक कीड़ा और अन्य सहायक भागों से इकट्ठा किया जाता है। यह एक इलेक्ट्रिक मोटर का उपयोग कर सकते हैं,स्टेपर मोटर या एक हाइड्रोलिक मोटर एक बिजली इनपुट स्रोत के रूप में reducer घुमावदार या विरोधी घुमावदार घुमावदार करने के लिए ड्राइव करने के लिएचूंकि डबल इन्वॉल्विंग वर्म एंग गियर का उपयोग मुख्य डिजाइन घटकों के रूप में किया जाता है, इसलिए डिवाइस में धीमी गति से चलने वाले अनुप्रयोगों में एक मजबूत पलटने का क्षण और अक्षीय बल होता है।एक ही मापदंडों के साथ reducer के साथ तुलना में, उपकरण का आकार छोटा है और इसे स्थापित करना और बनाए रखना आसान है।
वीई सीरीज स्लीविंग ड्राइव डेटा शीट
| मॉडल | अनुपात | नामित आउटपुट टॉर्क ((एन.एम.) | झुकाव टोक़ ((एन.एम.) | रखरखाव टोक़ ((एन.एम.) | अक्षीय भार ((kN) | रेडियल लोड ((kN) | दक्षता | स्व-लॉकिंग | वजन ((किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | हाँ | 251 |
आवेदन
अपनी उच्च भार क्षमता के कारण, घुमावदार रिंग बीयरिंगों का उपयोग कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है।सौर ऊर्जा के लिए एंटीना.
