| ब्रांड नाम: | HT |
| मॉडल नंबर: | वीई7" |
| एमओक्यू: | 1 |
| डिलीवरी का समय: | 7～15 दिन |
| भुगतान की शर्तें: | टी/टी |

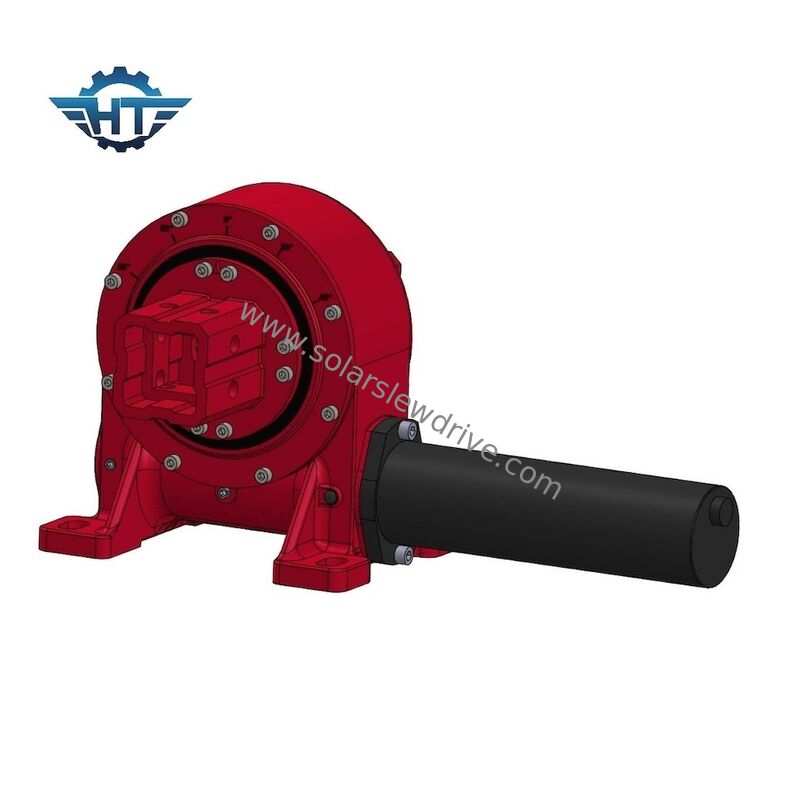

सौर ट्रैकिंग सिस्टम के लिए स्प्लिट-टाइप स्विविंग ड्राइव के साथ स्क्वायर-ट्यूब संरचना एक मॉड्यूलर कॉन्फ़िगरेशन के साथ डिज़ाइन की गई है जो ड्राइव यूनिट को समर्थन संरचना से अलग करती है,साइट पर तेजी से विघटन और कुशल रखरखाव की अनुमति देता हैयह डिजाइन डाउनटाइम को काफी कम करता है और भागों के प्रतिस्थापन को सरल बनाता है, जिससे यह बड़े पैमाने पर फोटोवोल्टिक प्रतिष्ठानों के लिए विशेष रूप से उपयुक्त है जहां परिचालन विश्वसनीयता महत्वपूर्ण है।
उच्च शक्ति वर्ग-ट्यूब फ्रेम उत्कृष्ट मोड़ कठोरता और यांत्रिक स्थिरता प्रदान करता है, कठोर पर्यावरण और लोडिंग परिस्थितियों में विश्वसनीय संचालन सुनिश्चित करता है।यह प्रणाली लंबे समय तक बाहरी अनुप्रयोगों के लिए डिज़ाइन की गई है और अत्यधिक तापमान में स्थिर प्रदर्शन बनाए रखती है, तेज हवाएं, और निरंतर यांत्रिक तनाव।
सटीक ट्रैकिंग क्षमता और मजबूत संरचनात्मक अखंडता के साथ, प्रणाली सेवा जीवन का विस्तार करते हुए ट्रैकिंग सटीकता में सुधार करती है और ऊर्जा उत्पादन को बढ़ाती है।इसके टिकाऊ डिजाइन से रखरखाव की आवृत्ति कम होती है और फोटोवोल्टिक संयंत्रों के लिए कुल स्वामित्व लागत कम होती है.
| मॉडल | अनुपात | नामित आउटपुट टॉर्क (एन.एम.) | झुकाव टोक़ (एन.एम.) | रखरखाव टोक़ (एन.एम.) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | सटीकता (°) | स्व-लॉकिंग | वजन (किलो) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ४०% | ≤0.1 | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ४०% | ≤0.1 | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ४०% | ≤0.1 | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ४०% | ≤0.1 | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ४०% | ≤0.1 | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ४०% | ≤0.1 | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ४०% | ≤0.1 | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ४०% | ≤0.1 | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ४०% | ≤0.1 | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ४०% | ≤0.1 | हाँ | 251 |
| तकनीकी पैरामीटर | विवरण |
|---|---|
| संरचना का प्रकार | स्क्वायर-ट्यूब स्प्लिट-टाइप स्विविंग ड्राइव |
| आवेदन | सौर ट्रैकिंग सिस्टम |
| ड्राइव शक्ति | ≤ 150 W |
| नामित आउटपुट टॉर्क | ≥ 7,500 एनएम |
| रखरखाव टोक़ | ≥ 45 kNm |
| सुरक्षा वर्ग | IP66 |
| परिचालन तापमान | -40°C से +80°C |
| घूर्णन कोण | 0°360° |
| ट्रैकिंग सटीकता | ≤ 0.5° |
| स्थापित करने की विधि | फ्लैंज की स्थापना |
| रखरखाव मोड | मॉड्यूलर प्रतिस्थापन |
| सतह उपचार | क्षरण रोधी कोटिंग |
| स्नेहन | दीर्घायु वसा |
| प्रमाणन | सीई |
तेजी से असेंबलिंग और रखरखाव के लिए मॉड्यूलर स्प्लिट-टाइप संरचना
कॉम्पैक्ट ड्राइव सिस्टम में उच्च आउटपुट टॉर्क
कठोर बाहरी परिस्थितियों के लिए उत्कृष्ट पर्यावरण प्रतिरोध
उच्च धारण क्षमता के साथ कम बिजली की खपत
न्यूनतम रखरखाव आवश्यकताओं के साथ लंबी सेवा जीवन
अंतरराष्ट्रीय मानकों के अनुरूप CE प्रमाणित
