| ब्रांड नाम: | HANGTUO |
| मॉडल नंबर: | VE5" |
| एमओक्यू: | 1 पीसी |
| कीमत: | 145~226 USD/PC |
| डिलीवरी का समय: | 15 ~ 30 दिन |

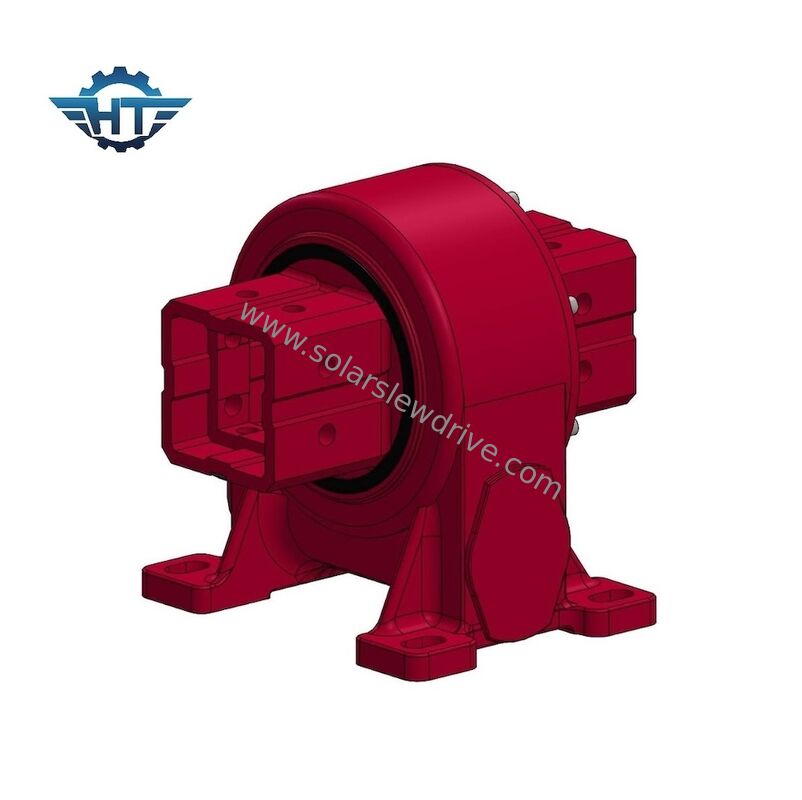

VE5 सौर ट्रैकर स्लीविंग ड्राइव पैराबोलिक ट्रफ पावर प्लांट (PTPP) के लिए डिज़ाइन किया गया एक उच्च-सटीकता वाला रोटरी एक्चुएटर है। 24VDC इलेक्ट्रिक प्लैनेटरी गियरबॉक्स के साथ डिज़ाइन किया गया, यह मांग वाले बाहरी वातावरण में स्थिर और सटीक ट्रैकिंग प्रदर्शन प्रदान करता है।
यह वर्टिकल 5-इंच स्लीविंग ड्राइव वर्म गियर ट्रांसमिशन को एक मजबूत स्लीविंग बेयरिंग के साथ एकीकृत करता है, जो सौर ऊर्जा कैप्चर को अधिकतम करने के लिए पैराबोलिक रिफ्लेक्टर की सटीक स्थिति सुनिश्चित करता है। इसकी कॉम्पैक्ट संरचना, उच्च टॉर्क आउटपुट और सेल्फ-लॉकिंग क्षमता इसे बड़े पैमाने पर सौर तापीय अनुप्रयोगों के लिए आदर्श बनाती है।
सौर तापीय प्रणालियों में, गलत ट्रैकिंग और अस्थिर स्थिति ऊर्जा रूपांतरण दक्षता को काफी कम कर सकती है। सामान्य समस्याओं में शामिल हैं:
कम स्थिति सटीकता जिसके कारण सूर्य के प्रकाश का संकेंद्रण कम हो जाता है
अपर्याप्त होल्डिंग टॉर्क के कारण हवा के भार के तहत रिफ्लेक्टर का बहाव
खराब सीलिंग प्रदर्शन के कारण सेवा जीवन का छोटा होना
ये चुनौतियाँ PTPP परियोजनाओं में बिजली उत्पादन दक्षता और परिचालन विश्वसनीयता को सीधे प्रभावित करती हैं।
VE5 स्लीविंग ड्राइव अनुकूलित यांत्रिक डिजाइन और सटीक निर्माण के माध्यम से इन चुनौतियों का समाधान करता है:
उच्च सटीकता (≤0.1°) सटीक सौर ट्रैकिंग सुनिश्चित करती है
मजबूत होल्डिंग टॉर्क (9200 Nm) भार के तहत रिवर्स रोटेशन को रोकता है
सेल्फ-लॉकिंग फ़ंक्शन सुरक्षा और स्थिरता को बढ़ाता है
उच्च IP सुरक्षा कठोर बाहरी वातावरण में स्थायित्व में सुधार करती है
यह संयोजन लगातार रिफ्लेक्टर संरेखण सुनिश्चित करता है, तापीय ऊर्जा संग्रह और सिस्टम दक्षता को अधिकतम करता है।
| पैरामीटर | मान |
|---|---|
| मॉडल | VE5 वर्टिकल स्लीविंग ड्राइव |
| रेटेड आउटपुट टॉर्क | 800 Nm |
| टिल्टिंग टॉर्क | 5000 Nm |
| एक्सियल लोड | 16 kN |
| रेडियल लोड | 27 kN |
| होल्डिंग टॉर्क | 9200 Nm |
| दक्षता | 40% |
| सटीकता | ≤0.1° |
| सेल्फ-लॉकिंग | हाँ |
| वजन | 18 किग्रा |
| मोटर प्रकार | 24VDC इलेक्ट्रिक प्लैनेटरी गियरबॉक्स |
VE5 सौर ट्रैकर ड्राइव का व्यापक रूप से उपयोग किया जाता है:
पैराबोलिक ट्रफ सौर ऊर्जा संयंत्र (PTPP)
सौर तापीय ऊर्जा प्रणालियाँ
लीनियर फ्रेस्नेल रिफ्लेक्टर सिस्टम
औद्योगिक सौर हीटिंग परियोजनाएँ
यह विशेष रूप से उन वातावरणों के लिए उपयुक्त है जिनमें उच्च सटीकता ट्रैकिंग और दीर्घकालिक बाहरी संचालन की आवश्यकता होती है।
स्लीविंग ड्राइव 24VDC मोटर द्वारा संचालित वर्म गियर तंत्र के माध्यम से संचालित होता है। मोटर घूर्णी बल को वर्म शाफ्ट में संचारित करता है, जो स्लीविंग रिंग गियर के साथ जुड़ता है।
यह तंत्र मोटर इनपुट को रिफ्लेक्टर संरचना की नियंत्रित घूर्णी गति में परिवर्तित करता है। सेल्फ-लॉकिंग सुविधा रिवर्स गति को रोकती है, यह सुनिश्चित करती है कि रिफ्लेक्टर हवा या कंपन जैसे बाहरी भार के तहत भी अपनी स्थिति बनाए रखे।
सौर ट्रैकर स्लीविंग ड्राइव का चयन करते समय, निम्नलिखित कारकों पर विचार करें:
टॉर्क आवश्यकताएँ: सुनिश्चित करें कि रेटेड और होल्डिंग टॉर्क सिस्टम लोड मांगों को पूरा करते हैं
सटीकता स्तर: सौर ट्रैकिंग दक्षता के लिए उच्च सटीकता (≤0.1°) महत्वपूर्ण है
पर्यावरण संरक्षण: बाहरी स्थायित्व के लिए उच्च IP-रेटेड उत्पादों का चयन करें
मोटर संगतता: नियंत्रण प्रणालियों के आधार पर उपयुक्त मोटर प्रकार (इलेक्ट्रिक, हाइड्रोलिक, स्टेपर) का चयन करें
अनुकूलन आवश्यकताएँ: अनुरूप डिजाइन और RAL रंग विकल्पों की उपलब्धता सत्यापित करें
1. VE5 सौर ट्रैकिंग प्रणालियों के लिए उपयुक्त क्या बनाता है?
इसकी उच्च सटीकता, मजबूत होल्डिंग टॉर्क और सेल्फ-लॉकिंग क्षमता स्थिर और सटीक रिफ्लेक्टर स्थिति सुनिश्चित करती है।
2. क्या मोटर प्रकार को अनुकूलित किया जा सकता है?
हाँ, परियोजना की आवश्यकताओं के आधार पर स्लीविंग ड्राइव को इलेक्ट्रिक, हाइड्रोलिक या स्टेपर मोटर्स के साथ मिलाया जा सकता है।
3. सेल्फ-लॉकिंग सुरक्षा में कैसे सुधार करता है?
यह रिवर्स रोटेशन को रोकता है, यह सुनिश्चित करता है कि बिजली की हानि या बाहरी बल के दौरान भी सिस्टम स्थिर रहे।
4. क्या यह कठोर बाहरी वातावरण के लिए उपयुक्त है?
हाँ, उच्च IP रेटिंग और मजबूत डिजाइन धूल, नमी और तापमान भिन्नता के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं।
5. सौर ऊर्जा के अलावा किन उद्योगों में इस उत्पाद का उपयोग किया जा सकता है?
इसका उपयोग स्वचालन प्रणालियों, निर्माण मशीनरी और सटीक रोटेशन नियंत्रण की आवश्यकता वाले ट्रैकिंग उपकरणों में भी किया जा सकता है।
