| ब्रांड नाम: | HangTuo |
| मॉडल नंबर: | वीई7" |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD 100~1600/ pc |
| डिलीवरी का समय: | 15 ~ 45 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
सौर ट्रैकिंग अनुप्रयोगों के लिए उच्च विश्वसनीयता वाला स्लीव ड्राइव समाधान

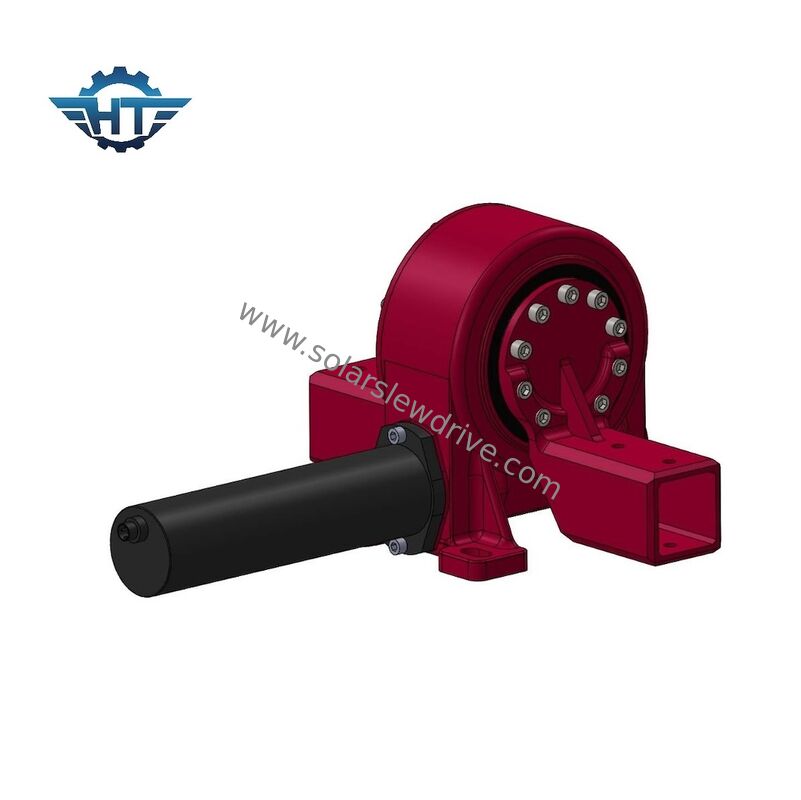

हैंगटुओ सिंगल एक्सिस स्लीव ड्राइव गियरबॉक्स विशेष रूप से सौर ट्रैकिंग सिस्टम के लिए डिज़ाइन किया गया है, जिसमें विश्वसनीय रोटेशन प्रदर्शन, लंबी सेवा जीवन और मजबूत पर्यावरणीय प्रतिरोध की आवश्यकता होती है। पूरी तरह से संलग्न IP66 सुरक्षा आवास और वर्म गियर ट्रांसमिशन संरचना की विशेषता वाले हमारे स्लीव ड्राइव, धूल, बारिश, रेत और कठोर बाहरी परिस्थितियों से उत्कृष्ट सुरक्षा प्रदान करते हैं।
कॉम्पैक्ट डिज़ाइन, उच्च टॉर्क आउटपुट और अंतर्निहित सेल्फ-लॉकिंग क्षमता के साथ, हैंगटुओ स्लीव ड्राइव गियरबॉक्स सौर ट्रैकर्स को स्थिर पैनल पोजिशनिंग प्राप्त करने में मदद करते हैं, जबकि रखरखाव की आवश्यकताओं को कम करते हैं और सिस्टम की विश्वसनीयता में सुधार करते हैं।
VE मॉडल स्लीव ड्राइव डेटाशीट
| मॉडल | अनुपात | रेटेड आउटपुट टॉर्क (N.m) | टिल्टिंग टॉर्क (N.m) | होल्डिंग टॉर्क (N.m) | एक्सियल लोड (kN) | रेडियल लोड (kN) | दक्षता | सेल्फ-लॉकिंग | वजन (किलोग्राम) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | हाँ | 251 |
सौर ट्रैकर्स के लिए हैंगटुओ स्लीव ड्राइव गियरबॉक्स क्यों चुनें?
बाहरी वातावरण के लिए IP66 पूरी तरह से संलग्न सुरक्षा
सौर ट्रैकर्स चुनौतीपूर्ण वातावरण में काम करते हैं, जिसमें रेगिस्तानी क्षेत्र, तटीय क्षेत्र और उच्च-आर्द्रता वाले स्थान शामिल हैं। हैंगटुओ स्लीव ड्राइव धूल और पानी के प्रवेश को रोकने के लिए एक सील एन्क्लोजर डिज़ाइन अपनाते हैं, जो गंभीर मौसम की स्थिति में विश्वसनीय संचालन सुनिश्चित करता है।
सेल्फ-लॉकिंग फ़ंक्शन के साथ वर्म गियर ट्रांसमिशन
वर्म गियर और वर्म व्हील संरचना कई टूथ एंगेजमेंट प्रदान करती है, जो उच्च टॉर्क क्षमता और स्थिर ट्रांसमिशन प्रदर्शन प्रदान करती है।
एकीकृत सेल्फ-लॉकिंग फ़ंक्शन बाहरी भार जैसे हवा के बल के कारण रिवर्स मूवमेंट को रोकने में मदद करता है, जिससे सौर ट्रैकिंग सिस्टम की सुरक्षा और स्थिरता में सुधार होता है।
लाभों में शामिल हैं:
उच्च टॉर्क घनत्व के साथ कॉम्पैक्ट डिज़ाइन
हैंगटुओ VE श्रृंखला स्लीव ड्राइव एक कॉम्पैक्ट संरचना प्रदान करते हैं जबकि उच्च आउटपुट टॉर्क प्रदान करते हैं, जिससे वे सिंगल-एक्सिस सौर ट्रैकर्स के लिए उपयुक्त होते हैं जहां स्थापना स्थान और विश्वसनीयता महत्वपूर्ण कारक हैं।
पारंपरिक ड्राइव समाधानों की तुलना में, हमारा स्लीव ड्राइव गियरबॉक्स प्रदान करता है:
उच्च टॉर्क-टू-वेट अनुपात आसान स्थापना कम सिस्टम जटिलता कम संचालन और रखरखाव लागत
VE श्रृंखला स्लीव ड्राइव पैरामीटर
| मॉडल | अनुपात | रेटेड आउटपुट टॉर्क (N.m) | टिल्टिंग टॉर्क (N.m) | होल्डिंग टॉर्क (N.m) | एक्सियल लोड (kN) | रेडियल लोड (kN) | दक्षता | सेल्फ-लॉकिंग | वजन (किलोग्राम) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | हाँ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | हाँ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | हाँ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | हाँ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | हाँ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | हाँ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | हाँ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | हाँ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | हाँ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | हाँ | 251 |
सौर ट्रैकर अनुप्रयोग
हैंगटुओ VE श्रृंखला स्लीव ड्राइव गियरबॉक्स का व्यापक रूप से उपयोग किया जाता है:
फोटोवोल्टिक सौर ट्रैकिंग सिस्टम
सिंगल-एक्सिस सौर ट्रैकर्स के लिए डिज़ाइन किया गया, हमारे स्लीव ड्राइव सौर ऊर्जा कटाई दक्षता में सुधार के लिए सटीक और विश्वसनीय पैनल पोजिशनिंग प्रदान करते हैं।
विशिष्ट अनुप्रयोग:
अन्य औद्योगिक अनुप्रयोग
सौर ट्रैकिंग से परे, हैंगटुओ स्लीव ड्राइव का उपयोग इसमें भी किया जाता है:
अनुकूलित स्लीव ड्राइव समाधान उपलब्ध
प्रत्येक एप्लिकेशन में टॉर्क, गति, माउंटिंग आयाम, संक्षारण संरक्षण और नियंत्रण प्रणाली के संबंध में विभिन्न आवश्यकताएं होती हैं।
हैंगटुओ प्रदान करता हैOEM और अनुकूलित स्लीव ड्राइव समाधान, जिसमें शामिल हैं:
हमारी इंजीनियरिंग टीम आपके यांत्रिक डिजाइन और ऑपरेटिंग स्थितियों के अनुसार अनुकूलित स्लीव ड्राइव समाधान विकसित कर सकती है।
